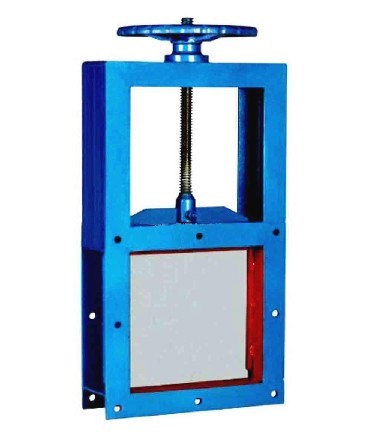

手動閘板閥主要技術參數和性能：
公稱通徑：200×200、....、1000×1000
適用溫度：-10~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、軟密封
配套附件：1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關
氣源壓力：0.4~0.6MPa
電磁閥電壓：DC24V、AC220V
行程開關控制電壓：DC24V、AC220V
手動閘板閥用途：
閘板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食。動螺旋閘閥通常于卸料器配套使用，手動閘板閥的直徑與卸料器進料口配套，有方形和圓形兩種。
聯系人：朱保華 聯系號碼：15888215509
手動閘板閥結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。閘板閥驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。氣動裝置可安裝空氣過濾器、電磁閥、感應器、如安裝以上驅動裝置，氣動裝置在合同中注明。
聯系人：朱保華 聯系號碼：15888215509
手動閘板閥安裝于有壓力的各種粉粒體物料管道上起開通及關斷的作用。其最大使用壓力可達1MPa.手動插板閥具有,密封性好無內外漏的特點,易磨損的部位采用耐磨材料制成. 同時閥門的結構充分考慮了粉粒體物料的特點,使閥門很少出現被物料卡住閥板不能滑動的現象.
手動閘板閥主要連接尺寸： 注：可來圖來樣定作非標的手動閘板閥
聯系人：朱保華 聯系號碼：15888215509
類別Category
A×A
B×B
C×C
L
H
D0
n-d
單向
One-way220×200
256×256
296×296
100
820
300
8-φ12
250×250
306×306
346×346
100
930
340
8-φ14
300×300
356×356
396×396
100
1050
380
8-φ14
400×400
456×456
496×496
100
1140
445
12-φ14
450×450
510×510
556×556
120
1450
530
12-φ18
500×500
560×560
606×606
120
1610
580
16-φ18
雙向
Two-way600×600
660×660
706×706
120
1830
450
16-φ18
700×700
770×770
820×820
140
2130
450
20-φ18
800×800
870×870
920×920
140
2440
450
20-φ18
900×900
974×974
1030×1030
160
2660
450
24-φ23
1000×1000
1074×1074
1130×113
160
2870
450
24-φ23
說明Specification
LMD-單向
LMD one-wayⅠ-手輪
I hand wheel鏈條節數M=0.105×-113（×是絲桿中心離地面高度）距地面小于1.7米用于手輪大于1.7米用鏈輪
Number of chain nodes M = 0.105×-113 (× means the distance of lead screw center from surface); use hand wheel if the height is less than 1.7 m; use chain wheel if the height is more than 1.7 m.LMD-雙向
LMD two-wayⅡ-鏈條
II chain
