一、產品描述

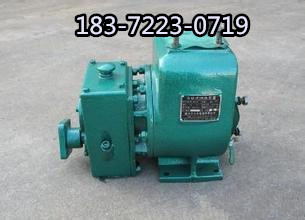

QZB（F）系列灑水車泵，是在多年研制自吸式離心泵經驗的基礎上研制成功的國家專利產品。并在多年生產80QZ的基礎上作了較大的改進，泵的結構更可靠，使用維修更方便，較60/90體積更小，泵性能符合部頒標準《灑水車技術條件》QC/T29114－93中對泵規定的要求。該泵也可用來輸送汽油、煤油、柴油等石油產品。當輸送石油產品時，訂貨時必須說明。本產品具有結構簡單、運行平穩、效率高、使用可靠等優點。

65QZ-40/45N型灑水車泵，是在多年研制自吸式離心泵經驗的基礎上研制成功的產品。 泵性能符合機械部標準《灑水車技術條件》QC/T29114-93中對泵規定的要求。該泵特別適用于5t以下改裝車使用。本產品具有結構簡單，運行平穩，效率高，使用可靠等優點。

二、自吸式灑水車泵型號及參數

80QZB(F)-60/90N(S)、65QZ-40/45N、80QZ-40/32N(S)、80QZ-40/42N(S)、50QZ-12/32N(S)、50QZ-8/25N(S)、80QZB(F)-60/80N、80QZB(F)-40/90N(S)、80QZB(F)-60/62N(S)、80QZ-60/25N(S)、65QZB(F)-50/110N、65QZB(F)-40/120N、65QZB(F)-30/130N……

型號: 80QZB(F)-60/90N(S)灑水泵 泵進口直徑:80mm 泵具有自吸能力 流量(m3/h): 60 揚程(m): 90 輸入軸轉速(r/min):B型1480、F型1180 軸功率(kw) : 22.5 自吸高度(m): 6.5 自吸時間(min/4m): 1.5 效率:65% 備注: 左、右旋轉

型號: 65QZ-40/45N灑水泵 泵進口直徑:65mm 泵具有自吸能力 流量(m3/h): 40 揚程(m): 45 輸入軸轉速(r/min): 1450 軸功率(kw) : 9.25 自吸高度(m): 6.5 自吸時間(min/4m): 1.5 效率:65%

型號:80QZB(F)-60/80N灑水泵 泵進口直徑:80mm 泵具有自吸能力 流量(m3/h): 60揚程(m): 80 輸入軸轉速(r/min): B型1480、F型1180 軸功率(kw) : 20.5 自吸高度(m): 6.5 自吸時間(min/4m): 1.5 備注：左旋 效率:65%

型號:80QZB(F)-40/90N灑水泵流量(m3/h):40揚程(m): 90輸入軸轉速(r/min): B型1480、F型1180軸功率(kw) :18自吸高度(m): 6.5 自吸時間(min/4m): 1.5 效率:60% 備注: 左、右旋轉

型號:80QZB(F)-40/90S灑水泵流量(m3/h):40揚程(m): 90輸入軸轉速(r/min): B型1480、F型1180軸功率(kw) :18自吸高度(m): 6.5 自吸時間(min/4m): 1.5 效率:60% 備注: 左、右旋轉

型號:65QZB(F)-50/110N灑水泵流量(m3/h):50揚程(m): 110輸入軸轉速(r/min): B型1480、F型1180軸功率(kw) :24自吸高度(m): 6.5 自吸時間(min/4m): 1.5 效率:60% 備注: 左旋轉

型號:65QZB(F)-40/120N灑水泵流量(m3/h):40揚程(m): 120輸入軸轉速(r/min): B型1480、F型1180軸功率(kw) :20自吸高度(m): 6.5 自吸時間(min/4m): 1.5 效率:58% 備注: 左旋轉

型號:65QZB(F)-30/130N灑水泵流量(m3/h):30揚程(m): 130輸入軸轉速(r/min): B型1480、F型1180軸功率(kw) :18自吸高度(m): 6.5 自吸時間(min/4m): 1.5 效率:55% 備注: 左旋轉

銷售經理：郭夢月

聯系電話：18372230719

廠家熱線：15997912428

公司地址：湖北省隨州市南郊平原崗程力汽車工業園

三、水泵工作原理

灑水車灑水泵工作前，泵內的液體存量必須高于泵軸，因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭，快速接頭中心線必須高于泵軸中心線300毫米；進口管路系統必須保證不漏氣；吸水管的吸入頭必須浸沒于水下，以免空氣吸入水管；出口管道與泵出口連接時必須保證直管長度≥200毫米后再接彎管。

灑水車灑水泵采用外混式自吸結構，泵內應存有適量的液體。泵啟動后，葉輪旋轉，葉輪進口處形成負壓，吸入管路中的氣體與泵內液體混合，通過壓出室進入氣液分離室。由于氣液的比重差，氣體從液體中分離出來，從出口管中排出，液體在氣液分離室中下沉，經多次循環，直到吸入管內的氣體排凈而充滿液體，完成自吸過程，泵開始正常輸液。

四、結構特點

1、該系列泵為帶有增速箱的自吸離心泵，主要由泵體、葉輪、機械密封、軸、增速箱等部件組成。

　　2、泵工作時需要的動力直接由汽車發動機通過取力器提供。

　　3、泵的吸入管路不必安裝底閥。具有結構緊湊，操作維護方便，效率高等優點。吸入管進口應置于網罩內，網罩通孔總面積應大于 300 cm2 ，網孔直徑應小于6mm。

　　4、泵的軸封采用機械密封，因此泵運行可靠、壽命長。

五、維護保養：

1.該泵增速箱體中的軸承和齒輪是用注入齒輪油的方法進行潤滑的，用戶在使用時，應先看油尺，是否在標準的油位范圍。如不符，則應加入或放出齒輪油。

2.泵工作前，檢查泵內儲液是否已充滿，如不足需向泵內加滿儲液，不準缺液進行，以免損壞機械密封，并打開吸入管路和輸出管路的閥。

3.嚴格檢查吸入管路的安裝，絕不允許吸入管路中有漏氣現象存在，否則無法自吸。

4.注意檢查旋轉方向是否正確。

5.注意壓力表與真空表的讀數，泵啟動后，壓力表與真空表的讀數經一段時間的波動而指示穩定后，說明泵中已經上液，泵即進入正常的輸液。

6.泵工作時如發生強烈震動和噪音，有可能是汽蝕現象發生所至，產生汽蝕的原因主要是因流量過大或吸程太高。流量過大可調節輸出管路控制閥，升高壓力表讀數，吸程太高即應設法盡量降低吸入高度。

7.泵結束工作時，先漸關閉輸出管路控制閥，然后停止原動機。

8.低溫季節，泵不工作時應將泵內儲液由放水閥門放出，以防凍裂箱體。

9.泵送汽油易燃易爆介質時，應做好泵及管路的防止靜電接地工作，確保安全。

10.泵如長期停止使用，則應拆開清洗零件，并在各加工面上涂一層防銹油，然后組裝以便妥善保管。

11.機械密封在不泄漏的情況下，不必拆開檢查，拆裝機械密封應輕拿輕放，注意清潔，保護好動、靜環表面，嚴禁碰撞。機械密封漏液的主要原因多為動、靜環鏡面拉毛所致。修復方法可對密封端面進行研磨，使鏡面恢復。另外，若像膠密封圈安裝不當或老化也可使機械密封漏液。此時則應重新仔細安裝、調整或更換新的橡膠密封圈。

12.泵拆裝順序

（1) 旋下放油螺絲，打開放水閥門，放盡泵內剩液和齒輪箱內潤滑油。拆除管道和機座螺栓，將泵取下。

（2） 拆去進口法蘭。

（3）擰去葉輪螺母，拆下第一級葉輪（右旋泵，為左旋螺母）。若難拆下葉輪，則待下一步拆第二級葉輪時一同拆下。

（4）拆去齒輪箱與泵體的聯接螺母。用M12螺栓在頂開螺孔中旋入M12螺栓，二個螺栓要均勻地慢慢地把泵體和齒輪箱頂開，此時第一級葉輪能自動脫出（注意：第一級葉輪的螺母一定要旋掉，右旋泵為左旋螺母，左旋泵為右旋螺母），然后是第二級葉輪，機械密封隨齒輪箱一起與泵體分離。

（5）拆去中間套管，拉出第二級葉輪，并拆下機械密封和密封座，注意保護機械密封的動、靜環境面，不得有擦傷。

（6）拆去齒輪箱蓋及輸入軸承蓋后，從泵體側將輸入軸從箱體中打出，主動齒輪從箱體上方取出。

裝配順序與以上拆卸順序相反，凡有三角密封圈處需使四周間隙一致，葉輪不擦泵箱體。

六、售后服務

我公司本著“質量是我們的生命”“用戶至上”的原則，保證為用戶提供最優質的產品和完善的售后（售前）服務，在此我公司鄭重承諾：

一、幫助用戶做好產品的選型工作，提供產品樣本，性能參數，安裝尺寸等。

二、如用戶需要可到現場指導用戶正確安裝及調試。

三、公司售出產品質量質保期為一年。在質保期內實行“三包”。質保期內在按照說明書使用或無人損壞的情況下，出現的質量問題由供方負責免費維修。

四、超過質保期，由供方負責維修，需要更換配件只收取成本費。

銷售經理：郭夢月

聯系電話：18372230719

廠家熱線：15997912428

QQ線：2922430264

公司地址：湖北省隨州市南郊平原崗程力汽車工業園

特別提醒：

1.泵工作前必須將泵內灌滿引水，否則機械密封損壞造成漏水；

2.氣溫低于零度時，工作完成后，必須放干泵內水，否則因結冰脹破泵箱體；

3.當水源含有泥砂、長纖維雜物、取水時應嚴防吸入泵內損壞機械密封及葉輪；

4.在正常自吸高度內，泵啟動后2分鐘，還未出水，請立即停機檢查！
