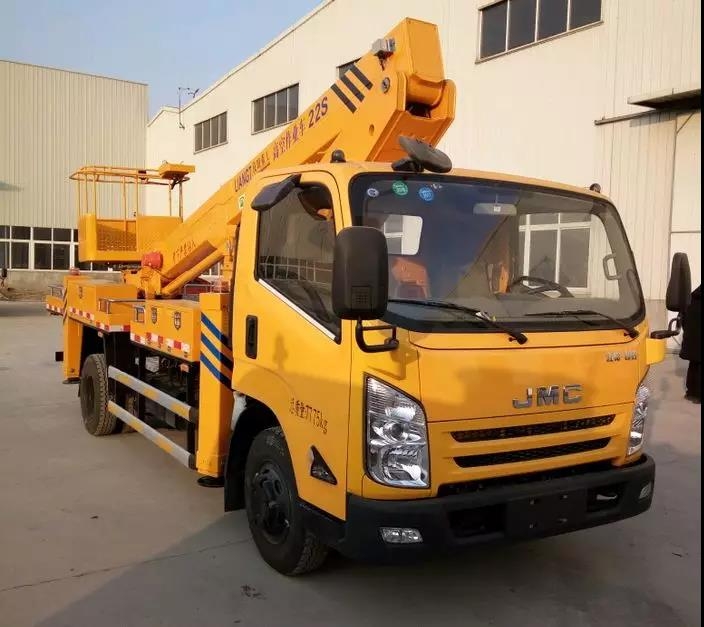

伸縮式
高 空 作 業 車
江鈴國六底盤22米
主要技術參數：
|
22米高空作業車主要技術參數 |
||||
|
類別 |
項目 |
單位 |
數據 |
|
|
尺寸參數 |
總長 |
mm |
7750 |
|
|
總寬 |
mm |
2160 |
||
|
總高 |
mm |
3150 |
||
|
質量參數 |
乘坐人數（含駕駛員） |
人 |
3 |
|
|
總質量 |
kg |
7775 |
||
|
主要性能參數 |
工作平臺額定載荷 |
kg |
200 |
|
|
作業高度 |
m |
22 |
||
|
作業高度時作業幅度 |
m |
3.6 |
||
|
作業幅度 |
m |
12.6 |
||
|
作業幅度時作業高度 |
m |
5.36 |
||
|
支腿跨距 |
橫向 |
mm |
4160/4200 |
|
|
縱向 |
mm |
4530/4770 |
||
|
臂架變幅時間 |
s |
100 |
||
|
臂架回轉速度 |
s/r |
75 |
||
|
支腿收放時間 |
s |
40 |
||
|
行駛參數 |
前懸 |
mm |
1155 |
|
|
后懸 |
mm |
2070 |
||
|
后伸 |
mm |
610/300 |
||
|
軸距 |
mm |
3815 |
||
|
行駛速度 |
Km/h |
98 |
||
|
小離地間隙 |
mm |
195 |
||
|
接近角 |
. |
20 |
||
|
離去角 |
. |
11 |
||
配置說明
|
部件名稱 |
簡要說明 |
|
底盤 |
江鈴JX1083TK25 |
|
發動機 |
柴油發動機，功率112KW，國五排放 |
|
駕駛室 |
單排座，可乘坐3人，駕駛室配置空調，方向助力 |
|
圍板及走臺板 |
不銹鋼圍欄及防滑走臺板 |
|
取力系統 |
氣動操作 |
|
工作平臺 |
1200x650x1150 |
|
臂架形式 |
四節六邊型工作臂，同步伸縮 |
|
回轉裝置 |
360度連續回轉 |
|
支腿 |
前V后H型，單獨可調 |
|
操作 |
工作平臺和地面遙控器電氣操作 |
|
控制系統 |
電液比例控制系統，也可選裝負載比例系統，實現雙動作同步，實現無級調速 |
|
調平系統 |
液壓自動調平 |
基本功能及配置
|
22米高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，作業高度22米，作業幅度12.6米。 |
|
|
名稱 |
簡要說明 |
|
上下車自動互鎖裝置 |
用于上下車互鎖，防止誤操作發生危險 |
|
支腿檢測功能 |
當支腿出現不受力情況，智能限動，保護安全， |
|
水平檢測功能 |
實時檢測整車是否水平 |
|
應急電動應急泵 |
當發動機及主泵發生故障時，可將工作人員送回到地面 |
|
緊急停止裝置 |
用于緊急停止操作 |
|
夜間安全示裝置 |
在車輛上有工程頻閃燈，照明燈 |
|
整車水平狀態測試儀 |
可檢測整車橫向縱向兩個方向傾斜狀態 |
|
發動機點火熄火 |
在地面和平臺處可對發動機進行點火，熄火控制 |
|
實時通訊 |
在平臺和地面配有無線對講 |
主要性能特點
前V后H型支腿，全封閉，穩定性好，可同時或單獨操作，適應多種工況。
主要配套液壓、電器件：平衡閥、控制器等均為進口件。
底盤采用江鈴國六底盤，配有空調，方向盤采用液壓助力。
下車支腿操作箱配備照明燈，方便晚上工作，配置整車水平儀，保證車輛水平，確全。
平臺左右回轉采用進口封閉式擺動缸形式或電機驅動形式，工作靈活方便，安全可靠。
電腦控制，自動限幅，危險工作報，安全性能。下車有顯示器，實時顯示整車作業工況。
六邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸外置，鏈條伸縮機構，更容易觀察故障點，方便維修。
整車電器采用CAN總線控制系統，線路整齊、簡易。整車有三處操作：平臺操作，也可在地面用有線或無線操作，更方便觀察作業空間，安全可靠，工作效率高。
回轉機構采用可調節式，方便調節。
工作曲線圖
進口關鍵件明細表
|
名稱 |
|
簡介 |
備注 |
|
電液比例閥 |
美國/德國 |
主要控制上車各動作供油量，用于調節速度、動作平穩 |
|
|
電器控制器 |
德國 |
CAN總線控制系統，（相當于電腦CPU）智能控制各動作及安全保護裝置，免維修
|
|
|
電磁換向閥 |
臺灣 |
上車各動作選擇切換，各動作自動互鎖，安全可控性 |
|
|
雙向平衡閥 |
意大利 |
自鎖功能，防止油管爆裂工作臂、平臺自動下落，安全保護，還可以保證動作平穩 |
|
|
電動泵 |
臺灣 |
整車動作的應急動力源，承載壓力高、效率高、壽命長 |
|
|
接近開關 |
日本 |
檢測轉臺回轉角度 |
|
|
行程開關 |
德國 |
上、下車互鎖，動作限位 |
|
|
回轉擺動缸 |
意大利 |
帶動平臺回轉 |
|
進口件證明
關鍵結構件鋼材檢驗報告
制作結構設備（機器人焊接）
售后服務承諾
本公司以質量和高新技術應用作為公司發展前提，以超前的服務理念與服務模式取信于客戶。以人為本創企業；以專業精神滿足客戶所需；以求精理念塑造國際品牌的宗旨，給我們的客戶作如下鄭重承諾：
客戶說好的產品——才是真正可靠的產品
、質量承諾
1、公司所有系列的產品交付客戶年內實行“三包”服務。
2、產品符合和超過和行業相關標準
二、服務承諾
1、給客戶提供貼心、增值的售前、售中及售后服務是公司的追求；
2、產品在保修期內實行“三包”服務；設備出現故障后，在接到通知后1小時內提供解決方案，并安排人員及時趕往現場,三包期內的所有服務、配件等全部免費。
3、產品保修期滿后，公司派專業的服務工程師前去維修，維修時如更換零部件只收取零部件成本費，免收服務費；非人為因素上裝結構部分終身質保。
4、車輛售出至客戶處免費進行結構原理、液壓原理、控制原理及整車安全操作培訓，周內電話回訪服務；
5、車輛售出季度內，服務工程師主動上門服務；
6、服務工程師每月保持與客戶的電話回訪服務，及時解決客戶使用中的任何問題。
7、車輛售出半年，服務工程師再次上門服務；
8、車輛售出年，服務工程師對整車進行免費檢查及保養；
9、三包期外，服務工程師不定期進行電話跟蹤服務及主動上門服務；
10、當客戶購買的其它企業的高空作業車產品出現故障時，我公司免費提供故障診斷或現場指導客戶進行車輛維修。
服務電話：0516-83537718
隨車配件及隨車工具
|
序號 |
代號 |
名稱 |
數量 |
備注 |
|
1 |
|
保險絲15A |
2 |
|
|
2 |
GB1235-76 |
O型密封圈16×2.4 |
20 |
|
|
3 |
GB1235-76 |
O型密封圈30×3.1 |
2 |
|
|
4 |
GB1235-76 |
O型密封圈40×3.1 |
2 |
|
|
1 |
底盤隨車工具 |
|
套 |
1 |
|
2 |
安全帶 |
|
副 |
2 |
|
3 |
內六方扳手 |
|
套 |
1 |
|
4 |
開口扳手 |
13-16 |
把 |
1 |
|
5 |
開口扳手 |
17-19 |
把 |
1 |
|
6 |
開口扳手 |
22-24 |
把 |
1 |
|
7 |
開口扳手 |
27-30 |
把 |
1 |
|
8 |
開口扳手 |
41 |
把 |
1 |
|
9 |
梅花扳手 |
19-22 |
把 |
1 |
|
10 |
梅花扳手 |
22-24 |
把 |
1 |
|
11 |
活動扳手 |
12寸 |
把 |
1 |
|
12 |
小平口螺絲刀 |
總長120mm |
把 |
1 |
|
13 |
黃油槍 |
|
把 |
1 |
|
14 |
工具包 |
|
個 |
1 |
|
15 |
示燈 |
LTD1-1201/12 |
個 |
1 |
|
16 |
密封包 |
|
袋 |
1 |
|
17 |
對講機 |
|
件 |
2 |
