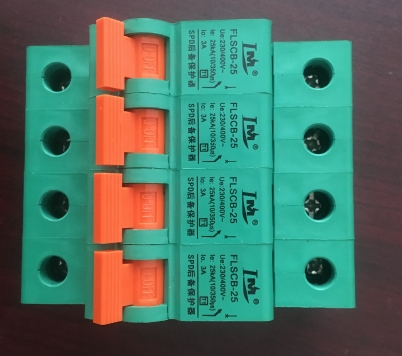

防雷浪涌scb后備保護器，產品描述

產品根據的要求而設計，保護電氣設備免受各種電壓浪涌的危害。

其中內含一個有高非線性特性（α＞30）的氧化鋅壓敏電阻。該器件具有響應時間短、保護水平低、高通流量和長壽命的優點，特別當雷擊電涌通過保護器后，后續電流不會出現。

如果浪涌保護器由于過載發生損壞，內置的斷路裝置將及時動作，中斷與電源的連接，同時故障指示顯示窗的顏色由綠色變為紅色。

防雷浪涌scb后備保護器，參數

標稱工作電壓Un 220/380VAC

持續工作電壓Uc 385VAC

標放電電流ln（8/20μS） 20KA 10KA

放電電流lmax（8/20μS） 40KA 20KA

保護水平Up（8/20μS，20KA） ≤1.5KV

響應時間Ta ≤25ns后備保護器

保護模式 4：L1/L2/L3/N-PE 3+N:L1/L2/L3-N,N-PE 2:L/N-PE 1+N:L-N,N-PE

遙信告警（可選）NC:常閉 NO：常開 COM：公共點

外形尺寸 90*72*65mm 90*36*65mm 90*72*65mm 90*36*65mm

外殼材料 阻燃

防護等級IP20

工作環境 溫度：-40-+85℃ 濕度：≤95%

安裝方式 35mm導軌

spd-浪涌scb后備保護器等級，緊湊小巧， 尺寸模數化， 每極寬度僅 18mm， 大大節省了安裝空間。由于雷擊過電壓而導致浪涌保護器產生工頻續流，浪涌保護器會老化，過熱，短路，起火爆炸，從而影響整個供電系統的安全，因此需要安裝過流保護裝置，斷路器或者熔斷器，兩者搭配使用，在浪涌保護器產生短路時及時將其從配電系統中脫離出來，從而避免事故發生。

主要適用于總電源部分，如配電室、配電柜和其它重要場所總電源,作為電源系統第Ⅰ級(B級）、第Ⅱ級（C級）防雷保護。廣泛適用于移動通信基站、微波通信局/站、電信機房、工廠、民航、金融、證券等系統的主電源防護。

主要特點：

1.體積小，通流容量大

2.采用最新滅弧技術，避免火災

3.采用特殊焊接工藝，安全性能優異4.單片式結構，組合使用靈活

5.遠程告警干接點，便于遠程監控

6.可選配雷電計數器，準確記錄雷擊次數

7.帶有模塊告警指示，提供模塊劣化指示

  技術指標

標稱工作電壓 Un220/380V220/380V220/380V

最大持續工作電壓 Uc420V385V385V

保護水平 Up2300V2500V2000V

響應時間 Ta≤25ns≤25ns

≤25ns外形尺寸 mm90×45×6590×27×68

標稱放電電流（8/20μs）In100kA50KA40KA

最大通流容量（8/20μs）Imax200kA100KA80KA

三相交流電源防雷器（3+NPE保護模式）

Imax=100KA,Uc=385V,3+NPE保護模式

Imax=100KA,Uc=385V,3+NPE保護模式

單相交流電源防雷器Imax=200KA,Uc=420V

Imax=100KA,Uc=385VImax=80KA,Uc=385V

工作環境環境溫度：-40℃～+85℃；相對濕度：≤95%安裝支架

35mm電氣安裝導軌  型號命名規則：

型號列表： 三相交流電源防雷器（4線對地保護模式）

Imax=200KA,Uc=420VImax=100KA,Uc=385VImax=80KA,Uc=385V

工頻過電流保護能力

spd-浪涌scb后備保護器等級：擁有更廣的工頻過電流保護范圍， 在高短路分斷、 低短路瞬動方面具有優異的綜合表現， 可保護 SPD 免受 TOV 損壞。 iSCB 可切斷幅值最高達100kA 的高短路電流， 并且可在極短的時間內切斷 3A 以上的低短路電流 .
