變頻器 ATV630廣州代理變頻器

施耐德ATV630變頻器廣州辦事處給您專業的指導

施耐德電氣ATV630變頻器廣州代理商

4.出廠設置：變頻器出廠設置的通用操作條件：

（1）顯示：當電機運行準備就緒時，變頻器[給定頻率] LFR也就緒且在電機運行時顯示電機頻率。

（2）DI2 至 DI6 數字輸入、 AI2 和 AI3 模擬輸入、 R2 和 R3 繼電器未賦值。

（3）檢測到故障時處于停止模式：自由停車。

（4）反向禁用

5.應用：深井泵、泵站、增壓站、抽水站

其它設備：風扇、壓縮機等。

6.基本功能：變頻器通風

（1）如果[風扇模式] FFM設置為：

[標準] Std，則風扇在電機的所有運行時間內將處于激活狀態。根據變頻器額定值，此設置可能是唯一的可用設置。

[始終] rUn，則風扇將始終處于激活狀態。

[經濟] ECo，則風扇將根據變頻器的內部熱狀態，僅在需要時才處于激活狀態。

（2）風扇速度和[風扇運行時間] FPbt為監測值：

風扇的異常低速會觸發警告[風扇反饋警告] FFdA。

[風扇運行時間] FPbt達到 45,000 小時預定義值后，會觸發警告[風扇計數器警告] FCtA。

[風扇運行時間] FPbt計數器可通過使用[計數器復位] rPr參數設置為 0。

7.圖形顯示終端 ：

簡介：圖形顯示終端 是一個本地控制單元，可以插在變頻器上或安裝在壁掛式或落地式外殼的門上。它有一條

帶有連接器的電纜，可以連接至變頻器前面的 Modbus 串行鏈路。圖形顯示終端 嵌入了一個實時時鐘，用

于標記需要時間信息的數據記錄以及需要時間信息的所有其它功能。

（1）STOP / RESET: 停車 / 復位。

（2） LOCAL / REMOTE: 用于變頻器的本地與遠程控制之間的切換。

（3）ESC: 放棄一個值、一個參數或一個菜單，返回以前的選擇。

（4）F1 到 F4：分別用于訪問變頻器的 id、QR 代碼、快速瀏覽以及子菜單的功能鍵。同時按下 F1 和 F4 鍵可在 圖形
顯示終端 內存中生成截屏文件。

（5）主頁：用于直接訪問主頁。

（6） Information（信息）：用于獲得更多關于菜單、子菜單以及參數的更多信息。信息頁面的第一行顯示了選定的參
數或菜單代碼。

（7）RUN: 若已配置，則執行相應功能。

（8）觸控輪 / 確定：用于保存當前數值或訪問選定的菜單/參數�？焖贊L動觸控輪即可進入菜單。在設置參數數值時，
可以通過按上/下箭頭來精確選擇，按右/左箭頭選擇數字。

（9）RJ45 Modbus 串行端口：用于遠程控制將 圖形顯示終端 與變頻器相連接。

（10）MiniB USB 端口：用于連接 圖形顯示終端 至一臺計算機。

（11）電池（10 年使用壽命。類型：CR2032）。電池的正極應朝向 圖形顯示終端 正面。

8.ATV系列變頻器其他型號產品介紹：

（1）功能：

> ATV61

- PID 控制
- 多泵應用
- 休眠& 喚醒功能
- 能量節約控制模式
> ATV71
- 防搖功能的控制卡
- 水平和垂直運行的抱閘邏輯控制
- 稱重功能
- 高速提升
- 低速滿轉矩
- 限位開關管理
- 高力矩高精度
- 負荷分配和電機并聯連接
- 速度和轉矩控制
（2）技術特點 :

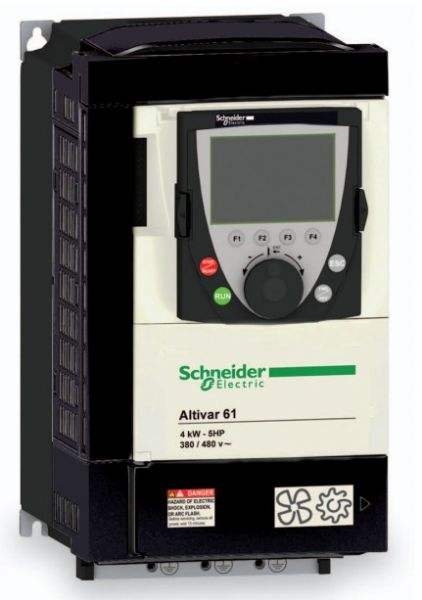

> ATV61
- 電壓等級500V至690V
- 功率2.2kW 至800kW（未來至2.4MW）
- 內置EMC濾波器
- 110kW以上需選裝進線電抗器
- 130%過力矩
- 電壓波動690V ＋10%
> ATV71
- 電壓等級500V至690V
- 功率1.3kW 至630kW（未來至2.2MW）
- 內置EMC濾波器
- 110kW以上需選裝進線電抗器
- 170%過力矩
- 電壓波動690V ＋10%
