施耐德EA9電涌保護器的廣泛應用

施耐德EA9電涌保護器廣州代理商

4.電涌保護器主要應用:

（1）●  典型背景概況

○  居民小區，電纜進出線

○  高層住宅，兩梯四戶

○  有良好的外部防雷裝置

○  變電所或配電房在室內，低壓采用TT系統

○  等電位聯結良好

（2）●  電涌保護配置單線圖

（3）●  電涌保護配置方案

○  電源系統電涌保護器配置方案

第一級 SPD1 EA9L65kA 3P+N

第二級 SPD2 EA9L20kA 3P+N / EA9L20kA 1P+N

○  第二級 SPD 配置，戶內終端箱單線圖

（4）●  斷路器的分斷能力必須大于該處最大短路電流。

（5）●  使用施耐德電氣公司的電涌保護器，必須加裝本公司的斷路器作后備保護，否則會產生電涌保護器損壞等嚴重后果。

（6）●  電涌保護器每極都必須設置保護。

例如: 1P+N的電涌保護器必須用2極的斷路器保護

5.施耐德導軌插座EA9X 導軌插座
2P    EA9X210
2P+E  EA9X310
16    EA9X316
3P+E  EA9X416
25    EA9X425

6.施耐德配電箱天鑫 (EA9F) 全金屬暗裝配電箱
8  EA9F1X8
12  EA9F1X12
16  EA9F1X16
20  EA9F1X20

7.小知識時間：

（1）電涌保護器 (SPD) 的功能是什么?

答：SPD 的功能是通過泄放電涌電流來限制電壓，起到瞬態過電壓的防護作用。

（2）哪些情況下要使用電涌保護器 (SPD)?

答：SPD 主要用來限制在電源線路中由雷電引起的瞬態過電壓，即雷電電涌。也可限制大部分的操作電涌。雷電電涌可以通過電源或信號線路侵入設備，可以由于雷擊時地電位升高反擊設備，也可以因雷擊建筑物本身 (或在附近) 產生的脈沖電磁場在電纜和金屬環路中感應產生。因此，即使有了良好的避雷針、引下線和接地裝置等外部防雷措施，還需要安裝 SPD。因為避雷針無法防止電涌電流沿線的傳導侵入，實際的接地裝置也難以有效防止反擊。特別是如果建筑物內有價值較高、影響較大信息電子設備和/或電力電子設備，其耐受電涌沖擊的能力大大低于常規電氣設備，更必須采用 SPD。

（3）電涌保護器 SPD 如何分類?

答：SPD 可以按其用途分類為電源 SPD、信號 SPD、天饋線SPD。有的把最后一種并入信號 SPD。

SPD 可以按其結構原理和動作特性 (與保護元件有關) 分類為電壓限制型、電壓開關型、混合型。

SPD 可以從安裝方式上分類，如固定式、插拔式、移動式(SPD 裝在電源插座或插板中) 這種分類與原理結構和用途無關。

施耐德電氣 Easy 9 系列 SPD 為電源 SPD，電壓限制型，安裝方式為固定式。

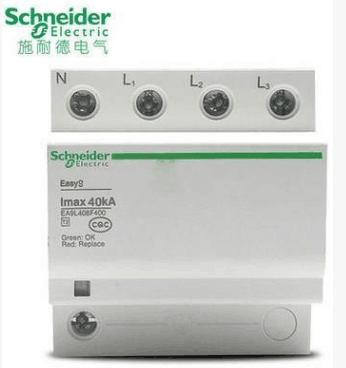

8.EA9L 電涌保護器可限制電源中由雷電引起的瞬態過電壓，保護配電系統及電子設備等免受雷電侵襲。

9.用途：

有進線保護（EA9L65kA）、二級保護（EA9L20kA、EA9L40kA）

10.產品型號：

1P+N
EA9L209F230
EA9L409F230
EA9L659F230

3P+N
EA9L208Fr400
EA9L208F400
EA9L408Fr400
EA9L408F400
EA9L658Fr400
EA9L658F400

以上是EA9電涌保護器的產品型號
