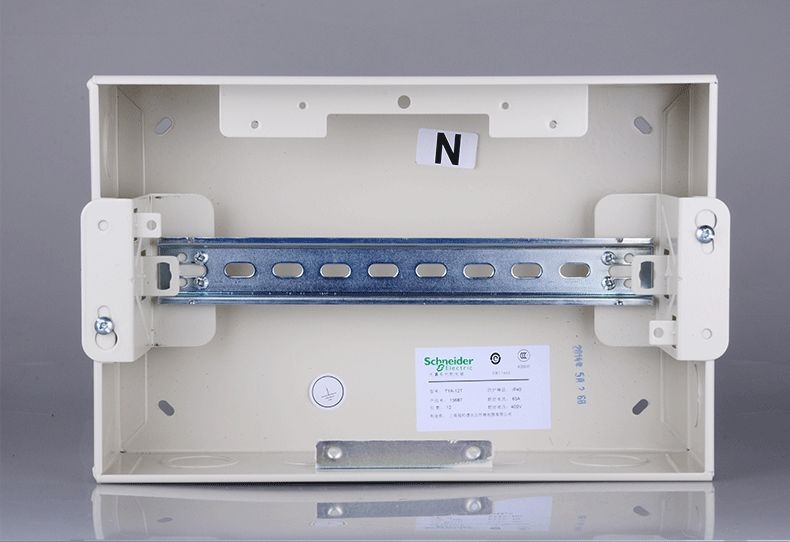

4.施耐德暗裝不透明門單排配電箱：
（1）一款是施耐德“天翼”系列明裝/暗裝配電箱是施耐德電氣全新推出的戶內終端配電箱，體現了許多終端配電箱設計新理念

額定電流高達125 A，1~3排，8~36位

材料：塑料面蓋，金屬底箱

優勢：整體設計線條流暢，內部空間較傳統產品更大更便于安裝

應用：可廣泛應用于別墅、公寓、商住樓及酒店商場等各類場所的室內終端配電，可安裝施耐德電氣的各類終端配電產品

單排: 8位, 12位, 16位, 20位

多排: 24位 (2排), 36位 (3排)

配電箱額定電流：單排: 63A；2排-3排: 125A

微弧形透明門/不透明門：

單排: 箱門向上開啟110度

多排: 箱門向左或向右開啟180度塑料面蓋: 絕緣、環保型耐燃自熄式材料

顏色: 白色；RAL 9003

箱體組成：

暗裝: 采用1.0mm鋼板制造，內折邊設計。表面通過靜電噴涂技術處理，堅固耐用，具有極好的耐腐蝕性，適合暗裝使用

明裝: 主體結構采用1.2mm鋼板制造，表面通過靜電噴涂技術處理，堅固耐用，具有極好的耐腐蝕性

單排: 箱體左右側采用ABS塑料側板，更具美觀性

多排: 箱體上下側為ABS塑料側板，更具美觀性

為加位而設的可敲落片，左右各4×9mm

12, 16, 20, 24, 36位配電箱分別可安裝兩個零排

零排端子主要參數

配電箱 零排長度 零排孔數 寬度 長度

位數 (mm) (個) (mm) (mm)
8 73.6 7 x ?4.5 + 1 x ?5.5 6.5 9
12 64.1 (3 x ?4 + 2 x ?5 + 1 x ?6) x 2 6.5 9
16 81.1 (5 x ?4 + 2 x ?5 + 1 x ?6) x 2 6.5 9
20 89.6 (6 x ?4 + 2 x ?5 + 1 x ?6) x 2 6.5 9
24 115.0 (8 x ?4 + 2 x ?5 + 1 x ?6) x 2 6.5 9
36 162.7 (10 x ?4 + 4 x ?5 + 2 x ?6) x 2 6.5 9
地排端子主要參數
配電箱 地排長度 地排孔數 寬度 長度
位數 (mm) (個) (mm) (mm)
8 82.6 7 x ?4.5 + 1 x ?5.5 6.5 9
12 110.2 5 x ?4 + 4 x ?5 + 1 x ?6 6.5 9
16 144.7 9 x ?4 + 4 x ?5 + 1 x ?6 6.5 9
20 170.2 12 x ?4 + 4 x ?5 + 1 x ?6 6.5 9
24 194.8 15 x ?4 + 4 x ?5 + 1 x ?6 6.5 9
36 250.5 18 x ?4 + 6 x ?5 + 2 x ?6 6.5 9
天翼系列暗裝/明裝配電箱
類型 排數 位數 型號 產品號
(18 mm/位)
暗裝 不透明門 1 8 TYA-08 13678
1 8 TYA-08-W 13678W
1  12 TYA-12 13679
1  12 TYA-12-W 13679W
1  16 TYA-16 13680
1  16 TYA-16-W 13680W
1 20 TYA-20 13681
1 20 TYA-20-W 13681W
2 24 TYA-24 13684
2 24 TYA-24-W 13684W
3 36 TYA-36 13685
3 36 TYA-36-W 13685W
類型 排數 位數 型號 產品號
(18 mm/位)
暗裝 透明門 1 8 TYA-08T 13686
1 8 TYA-08T-W 13686W
1  12 TYA-12T 13687
1  12 TYA-12T-W 13687W
1  16 TYA-16T 13688
1  16 TYA-16T-W 13688W
1 20 TYA-20T 13689
1 20 TYA-20T-W 13689W
2 24 TYA-24T 13690
2 24 TYA-24T-W 13690W
3 36 TYA-36T 13694
3 36 TYA-36T-W 13694W
類型 排數 位數 型號 產品號
(18 mm/位)
明裝 不透明門 1 8 TYM-08 13695
1  12 TYM-12 13696
1  16 TYM-16 13697
1 20 TYM-20 13698
2 24 TYM-24 13699
3 36 TYM-36 13701
類型 排數 位數 型號 產品號
(18 mm/位)
明裝 透明門 1 8 TYM-08T 13705
1  12 TYM-12T 13706
1  16 TYM-16T 13711
1 20 TYM-20T 13715
2 24 TYM-24T 13716
3 36 TYM-36T 13720

（2）一款是施耐德“天翔”系列暗裝配電箱是裹挾浪漫優雅的法國設計理念，兼具美觀實用的樸實之風，最新登陸中國市場的又一款配電箱

材料：全系列金屬底

規格：共有36, 54, 72, 96位四種規格

電流：最大額定電流達160A，可兼容模數化小型斷路器、塑殼斷路器和其他非模數化元器件

優勢：“天翔”系列配電箱功能強大，設計人性化，堅固與美觀兼備，可用作樓層箱及照明箱使用，部分場合可實現簡單動力箱功能

應用：為公寓、別墅等中高端民用住宅用戶所青睞，是酒店、寫字樓等公共建筑的安全保障，房地產開發商、盤廠、終端用戶的理想選擇

多排：36位 (2排18位)；54位 (3排18位)；72位 (4排18位)；96位 (4排24位)

配電箱額定電流：36, 54位: 125A；72, 96位: 160A

門的種類和材料：

36位, 54位及72位配電箱種類：白色不透明門、無色透明門或茶色透明門

材料：全進口塑材，絕緣環保，耐燃自熄

96位配電箱種類：白色不透明門或無色透明門

材料：全金屬或金屬邊框，鋼化玻璃

門的開啟：向左或向右開啟180度

暗裝箱體組成：采用1.5mm鋼板制造，表面通過靜電噴涂技術處理，堅固耐用，具有極好的耐腐蝕性，適合暗裝使用

天翔系列暗裝配電箱
類型 排數 位數 (18 mm /位) 總位數 型號
暗裝 白色不透明門 2 18 36 TXA-36
3 18 54 TXA-54
4 18 72 TXA-72
     4 24 96 TXA-96
類型 排數 位數 (18 mm /位) 總位數 型號
暗裝 無色透明門 2 18 36 TXA-36T
      3 18 54 TXA-54T
    4 18 72 TXA-72T
    4 24 96 TXA-96T
類型 排數 位數 (18 mm /位) 總位數 型號
暗裝 茶色透明門 2 18 36 TXA-36CT
    3 18 54 TXA-54CT
4 18 72 TXA-72CT
