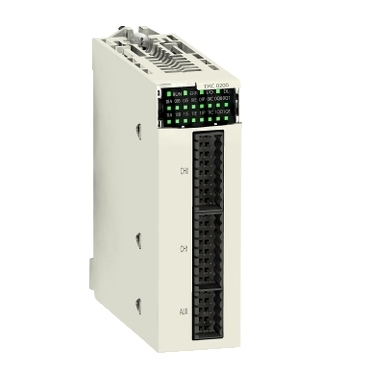

廣州施耐德數字量模塊BMXDDM16025混合離散量輸入輸出模塊

施耐德數字量模塊BMXDDM16025一級代理商

施耐德數字量模塊BMXDDM16025廠家直供輸出輸入模塊

混合離散量輸入/輸出模塊，8點輸入24VDC，漏型，IEC3類；8點輸出DC/AC繼電器輸出，24VDC,24-240VAC,3A；20點端子塊
產品類型 數字量 I/O 模塊
離散量輸入數量 8
輸入類型 漏型 (正邏輯)
離散量輸入電壓 24 V 直流 Positive
離散量輸入電流 3.5 mA
輸入兼容 帶有2線/3線接近傳感器 符合 IEC 60947-5-2
離散量輸出數量 8
固態輸出類型 繼電器

離散量輸出電壓

24 V 19...30 V 直流

24...240 V 10...264 V 交流
離散量輸出電流 2000 mA
傳感器電源 19...30 V
保證電壓狀態為"1" >= 11 V
當前狀態保證1 >= 2 mA
保證電壓狀態為"0" <= 5 V
當前狀態保證0 <= 1.5 mA
輸入阻抗 6800 ?
絕緣電阻 > 10 M? 500 V 直流
功耗W <= 3.1 W
DC 典型值濾波時間 4 ms
DC 最大濾波時間 7 ms
輸出反應時間 <= 10 ms 關閉、<= 12 ms 激活
并聯輸入 否
典型功耗 100 mA 在…上 3.3 V 直流
MTBF 可靠性 912167 H

保護類型

每個或每組輸出通道1個外部熔斷器 速熔

輸入反極性保護

每組輸入通道1個外部熔斷器 0.5 A 速熔

電壓監測閾值

< 14 V 直流 互感器 故障

> 18 V 直流 互感器 OK

最小開關電流 [Imin] 1 mA 5 V 直流

最大開關電壓 125 V 直流

264 V 交流

機械壽命 20000000 次

電氣壽命

100000 次 AC-14 240 VA 240 V 0.7

100000 次 AC-14 300 VA 200 V 0.7
100000 次 AC-15 120 VA 240 V 0.35
100000 次 AC-15 200 VA 200 V 0.35
100000 次 DC-13 24 W 24 V
300000 次 AC-14 72 VA 240 V 0.7
300000 次 AC-14 80 VA 200 V 0.7
300000 次 AC-15 36 VA 240 V 0.35
300000 次 AC-15 60 VA 200 V 0.35
300000 次 DC-13 7.2 W 24 V
開關頻率 1 Hz

LED狀態

LED 紅色 適用 模塊錯誤 (ERR)

LED 綠色 適用 模塊操作 (RUN)

每個通道 1 個

LED 綠色 適用 通道診斷

LED 紅色 適用 模塊 I/O
產品重量 0.135 kg

符合指令

2012/19/EU - WEEE指令

2014/30/EU - electromagnetic compatibility
2014/35/EU - low voltage directive
IP 防護等級 IP20
產品認證 CE、CSA、UL、RCM、商船、EAC

符合標準

EN 61000-6-2

EN 61000-6-4

EN 61131-2

EN 61010-2-201

絕緣性能

1500 V AC 在…上 50/60 Hz 1分鐘，主/二次

2830 V AC 在…上 50/60 Hz 1分鐘，輸出繼電器
500 V DC 1分鐘，I/O組之間
抗振動 3 gn
抗沖擊 30 gn
貯存環境溫度 -40...85 °C
運行溫度 0...60 °C
相對濕度 5...95 % 無冷凝 55 °C
保護處理 TC
工作海拔 0...2000 m
2000...5000 m (帶降額因素)

REACh法規 有毒有害物質含量均在REACH規定的范圍之內

施耐德電氣作為法國工業先鋒之一

始終堅持一個產品十分保護的原則

為客戶提供優質的產品以及一流的技術服務

我司現在可大量訂購此數字輸出輸入模塊，價格好

如需了解更多輸出模塊或者其他產品，歡迎咨詢我們
