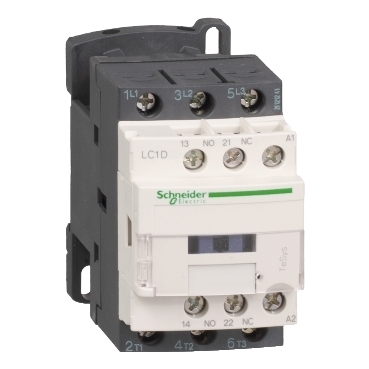

廣州施耐德LC1D50M7C交流接觸器220V三極接觸器LC1D

產品價格：￥面議（人民幣）

規格：LC1-D50M7C

發貨地：廣州

品牌：

最小起訂量：1只

QQ洽談點擊詢價進入商鋪

廣州市諧程電氣設備有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：廣州市諧程電氣設備有限公司

商鋪名稱：廣州市諧程電氣設備有限公司

聯系人：樊（）

聯系手機：

固定電話：

企業郵箱：1194956807@qq.com

聯系地址：廣州市天河區新塘大街橫崗頭28號

郵編：510663

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

廣州施耐德LC1D50M7C交流接觸器220V三極接觸器LC1D

施耐德LC1D50M7C交流接觸器切斷接通電路保護接觸器

廣東施耐德LC1D50M7C交流接觸器廠家供貨質量好

含義：接觸器廣義上指工業電工中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器

應用：應用于電力、配電與用電場合

接觸器應用領域

應用于功率因數大于等于0.95的交流負載中

應用于接通分斷正常啟動的鼠籠電機
使用類別 AC-1、AC-3、AC-4
極數 3P
回路觸點類型 3 NO
額定工作電流 [Ie] 50 A (AC-1, Ue<= 440 V, θ<= 60 °C)
80 A (AC-3, Ue<= 440 V, θ<= 60 °C)
控制回路電壓 220 V, AC 50/60 Hz
輔助觸點類型 1 NO + 1 NC

額定工作電壓 [Ue]

電源回路 : <= 690 V

電源回路 : <= 300 V
電動機功率 (kW) 30 kW (500 V) AC-3
25 kW (415 V) AC-3
30 kW (440 V) AC-3
15 kW (220/240 V) AC-3
22 kW (380/400 V) AC-3
33 kW (660/690 V) AC-3
11 kW (400 V) AC-4
電氣壽命 2 百萬次 (AC-3)
1.5 百萬次 (AC-3)
1.2 百萬次 (AC-1)
機械壽命 6 kA2.s
最大工作速度 3600 次/小時 (環境溫度 <= 60 °C)
動作時間閉合 : 20...26 ms
分斷 : 8...12 ms
控制電壓限額釋放 : 0.3...0.6 Uc 50/60 Hz
運行 : 0.8...1.1 Uc 50 Hz
運行 : 0.85...1.1 Uc 60 Hz
(~50Hz保持)功耗 (VA) 26 VA 60 Hz
26 VA 50 Hz
約定發熱電流 [Ith] 信號回路 : 10 A (θ<= 60 °C)
電源回路 : 80 A （θ<= 60 °C)
平均阻抗 1.5 m? (Ith 50 Hz)
熱消散 6...10 W (50/60 Hz)

額定短時耐受電流 [Icw]

信號回路: 100 A, 持續時間: 1 s

信號回路: 120 A, 持續時間: 500 ms
信號回路: 140 A, 持續時間: 100 ms
電源回路: 400 A, 持續時間: 10 s (<= 40 °C)
電源回路: 208 A, 持續時間: 1 分鐘 (<= 40 °C)
電源回路: 84 A, 持續時間: 10 分鐘 (<= 40 °C)
電源回路: 810 A, 持續時間: 1 s (<= 40 °C)
與繼電器配合使用的熔絲電源回路 : gG 100 A, 1 型, U<= 690 V
信號回路 : gG 10 A, 符合 IEC 60947-5-1
電源回路 : gG 100 A, 2 型, U<= 690 V
過電壓類別 III
額定絕緣電壓 [Ui] 信號回路 : 690 V, 符合 IEC 60947-1
電源回路 : 1000 V, 符合 IEC 60947-4-1
浪涌抑制模塊無內置浪涌抑制模塊
輔助觸點類型機械連接 : 1 NO + 1 NC, (符合 IEC 60947-5-1)
與主觸頭狀態成鏡像 : 1 NC, (符合 IEC 60947-4-1)
信號回路頻率 25...400 Hz
最小開關電流 [Imin] 信號回路 : 5 mA
不重迭時間失電 : 1.5 ms (NC及NO觸點之間)
得電 : 1.5 ms (NC及NO觸點之間)
絕緣電阻 > 10 M? (信號回路)
安裝方式底板安裝、導軌安裝

接線能力

控制回路 : 螺栓緊固,1 電纜 1...4 mm2, 軟線, 不帶篐線端子.

控制回路 : 螺栓緊固,2 電纜 1...4 mm2, 軟線, 不帶篐線端子.
控制回路 : 螺栓緊固,2 電纜 1...2.5 mm2, 軟線, 帶篐線端子.
控制回路 : 螺栓緊固,1 電纜 1...4 mm2, 硬線, 不帶篐線端子.
控制回路 : 螺栓緊固,2 電纜 1...4 mm2, 硬線, 不帶篐線端子.
控制回路 : 螺栓緊固,1 電纜 1...2.5 mm2, 軟線, 帶篐線端子.
電源回路 : 接線端,1 電纜 2.5...25 mm2 接線片外徑?: 13 mm, 軟線, 不帶篐線端子.
電源回路 : 接線端,2 電纜 2.5...16 mm2 接線片外徑?: 13 mm, 軟線, 不帶篐線端子.
電源回路 : 接線端,1 電纜 2.5...25 mm2 接線片外徑?: 13 mm, 軟線, 帶篐線端子.
電源回路 : 接線端,2 電纜 2.5...10 mm2 接線片外徑?: 13 mm, 軟線, 帶篐線端子.
電源回路 : 接線端,1 電纜 2.5...25 mm2 接線片外徑?: 13 mm, 硬線, 不帶篐線端子.
電源回路 : 接線端,2 電纜 2.5...16 mm2 接線片外徑?: 13 mm, 硬線, 不帶篐線端子.
緊固扭矩電源回路 : 5 N.m (? 8 一字)
控制回路 : 1.2 N.m (No 2 十字螺絲)
電源回路 : 5 N.m (No 3 十字螺絲)
控制回路 : 1.2 N.m (? 6 平口)
電源回路 : 5 N.m (? 6...8 mm 一字)
高度 127 mm
寬度 75 mm
深度 119 mm
控制回路特性 AC 50/60 Hz

額定沖擊耐受電壓 [Uimp] 6 kV (符合 IEC 60947)

保護蓋無

(~50Hz吸合)功耗 (VA)

245 VA 在…上 20 °C 50 Hz

245 VA 在…上 20 °C 60 Hz
產品重量 1.4 kg
接觸器兼容特性 M2
符合標準 IEC 60947-4-1、GB 14048.4
產品認證 CCC
污染等級 3
防護措施 TH (符合 IEC 60068-2-30)
IP 保護等級 IP2x 前面板主回路適用符合 IEC 60529
運行溫度 -5...60 °C
貯存環境溫度 -60...80 °C
周圍空氣溫度 -40...70 °C （Uc下允許）
工作海拔 3000 m （無)
耐火及耐異常高溫能力 850 °C (符合 IEC 60695-2-11)
抗沖擊、震動性能抗震性能（觸頭打開）： 2 gn (5...300 Hz)
抗沖擊性能 (觸頭打開): 8 gn 11 ms
抗沖擊性能 (觸頭閉合狀態): 10 gn 11 ms
抗震性能（觸頭閉合狀態）： 3 gn (5...300 Hz)

部分產品型號

TESSICA LC1-D0601B5N 三極接觸器 (N型) 24V控制電壓
TESSICA LC1-D0601B7N 三極接觸器 (N型) 24V控制電壓
TESSICA LC1-D0601CC5N 三極接觸器 (N型) 36V控制電壓
TESSICA LC1-D0601F5N 三極接觸器 (N型) 110V控制電壓
TESSICA LC1-D0601F7N 三極接觸器 (N型) 110V控制電壓
TESSICA LC1-D0601M5N 三極接觸器 (N型) 220V控制電壓
TESSICA LC1-D0601M7N 三極接觸器 (N型) 220V控制電壓
TESSICA LC1-D0601Q5N 三極接觸器 (N型) 380V控制電壓
TESSICA LC1-D0610B5N 三極接觸器 (N型) 24V控制電壓
TESSICA LC1-D0610B7N 三極接觸器 (N型) 24V控制電壓
TESSICA LC1-D0610CC5N 三極接觸器 (N型) 36V控制電壓
TESSICA LC1-D0610F5N 三極接觸器 (N型) 110V控制電壓
TESSICA LC1-D0610F7N 三極接觸器 (N型) 110V控制電壓
TESSICA LC1-D0610M5N 三極接觸器 (N型) 220V控制電壓
TESSICA LC1-D0610M7N 三極接觸器 (N型) 220V控制電壓
TESSICA LC1-D0610Q5N 三極接觸器 (N型) 380V控制電壓
TESSICA LC1-D0901B5C 三極接觸器 24V控制電壓
TESSICA LC1-D0901B5N 三極接觸器 (N型) 24V控制電壓
TESSICA LC1-D0901B7C 三極接觸器 24V控制電壓
TESSICA LC1-D0901B7N 三極接觸器 (N型) 24V控制電壓
TESSICA LC1-D0901CC5N 三極接觸器 (N型) 36V控制電壓
TESSICA LC1-D0901F5C 三極接觸器 110V控制電壓
TESSICA LC1-D0901F5N 三極接觸器 (N型) 110V控制電壓
TESSICA LC1-D0901F7C 三極接觸器 110V控制電壓
TESSICA LC1-D0901F7N 三極接觸器 (N型) 110V控制電壓
TESSICA LC1-D0901M5C 三極接觸器 220V控制電壓
TESSICA LC1-D0901M5N 三極接觸器 (N型) 220V控制電壓
TESSICA LC1-D0901M7C 三極接觸器 220V控制電壓
TESSICA LC1-D0901M7N 三極接觸器 (N型) 220V控制電壓
TESSICA LC1-D0901P7C 三極接觸器 230V控制電壓
TESSICA LC1-D0901Q5C 三極接觸器 380V控制電壓
TESSICA LC1-D0901Q5N 三極接觸器 (N型) 380V控制電壓
TESSICA LC1-D0901V7C 三極接觸器 400V控制電壓
TESSICA LC1-D0910B5C 三極接觸器 24V控制電壓
TESSICA LC1-D0910B5N 三極接觸器 (N型) 24V控制電壓
TESSICA LC1-D0910B7C 三極接觸器 24V控制電壓
TESSICA LC1-D0910B7N 三極接觸器 (N型) 24V控制電壓
TESSICA LC1-D0910CC5N 三極接觸器 (N型) 36V控制電壓
TESSICA LC1-D0910F5C 三極接觸器 110V控制電壓
TESSICA LC1-D0910F5N 三極接觸器 (N型) 110V控制電壓
TESSICA LC1-D0910F7C 三極接觸器 110V控制電壓
TESSICA LC1-D0910F7N 三極接觸器 (N型) 110V控制電壓
TESSICA LC1-D0910M5C 三極接觸器 220V控制電壓
TESSICA LC1-D0910M5N 三極接觸器 (N型) 220V控制電壓
TESSICA LC1-D0910M7C 三極接觸器 220V控制電壓
TESSICA LC1-D1810F7C 三極接觸器 110V控制電壓
TESSICA LC1-D1810F7N 三極接觸器 (N型) 110V控制電壓
TESSICA LC1-D1810M5C 三極接觸器 220V控制電壓
TESSICA LC1-D1810M5N 三極接觸器 (N型) 220V控制電壓
TESSICA LC1-D1810M7C 三極接觸器 220V控制電壓
TESSICA LC1-D1810M7N 三極接觸器 (N型) 220V控制電壓
TESSICA LC1-D1810Q5C 三極接觸器 380V控制電壓
TESSICA LC1-D1810Q5N 三極接觸器 (N型) 380V控制電壓
TESSICA LC1-D1810Q7N 三極接觸器 (N型) 380V控制電壓
TESSICA LC1-D115006M5C 三極接觸器 220V控制電壓
TESSICA LC1-D11500F5C 三極接觸器 110V控制電壓
TESSICA LC1-D11500F7C 三極接觸器 110V控制電壓
TESSICA LC1-D11500M5C 三極接觸器 220V控制電壓
TESSICA LC1-D11500M7C 三極接觸器 220V控制電壓
TESSICA LC1-D11500Q5C 三極接觸器 380V控制電壓
TESSICA LC1-D15000F7C 三極接觸器 110V控制電壓
TESSICA LC1-D15000M7C 三極接觸器 220V控制電壓
施耐德接觸器分為交流接觸器和直流接觸器，在工業電氣中用處非常廣泛
