電源電涌保護器依據IEC和GB標準設計，電涌保護器具備強大的電涌泄放能力，每位的最大放電電流 20kA(8/20μs)，適用于低壓配電系統的各級保護。
高能電涌保護內置瞬間過流斷路裝遙信報警接口 （可選）可插拔更換模塊失效檢測指示單模塊最大放電電流20kA(8/20μs)標準模塊化安裝內置過熱斷路裝置
反應速度：10-9秒級插拔防呆設計

        專用試驗項目如下：  a)工頻放電電壓試驗  高壓側的電流限止在0.1A以下，其放電電壓值用精度不低于1.0級的儀表測量，其三次讀數的算術平均值應符合上表中規定。  b)絕緣電阻試驗  用直流1000V搖表測量（均勻轉速為120r/min），不應擊穿（絕緣電阻不低于100MΩ）；用直流2500V搖表測量（均勻轉速為120r/min），應可靠擊穿（絕緣電阻不大于10MΩ）。注：絕緣電阻試驗不建議用電子式兆歐表測量。當窗口為紅色，即產品處于故障狀態，應立即更換。

 參數
標稱工作電壓Un
 220/380VAC
持續工作電壓Uc
 385VAC
標放電電流ln（8/20μS）
 20KA
 10KA
放電電流lmax（8/20μS）
 40KA
 20KA
保護水平Up（8/20μS，20KA）
 ≤1.5KV
 安裝方式
 35mm導軌
外殼材料
 阻燃
防護等級
 IP20
工作環境
 溫度：-40-+85℃ 濕度：≤95%
響應時間Ta
 ≤25ns
保護模式
 4：L1/L2/L3/N-PE
 3+N:L1/L2/L3-N,N-PE
 2:L/N-PE
 1+N:L-N,N-PE
前置斷路器
 63A
 32A
遙信告警（可選）
 NC:常閉 NO：常開 COM：公共點
F-MS25-PVT/FM 擊穿保險器安裝、使用與維護產品應固定安裝于35mm導軌上。產品一端接被保護設備線路中，如互感器的中性點上、或不接地的變壓器相線上，另一端接地（PE），接地電阻不應超過10Ω。遙信終端11、12為常開，11、14為常閉，根據需要接相應的報警裝置。
應用于三相四線和三相五線系統中的預裝配整體模塊。橋接件包含在整體模塊的供貨范圍內。
JK擊穿保險f-ms25-pvt/fm專用，可以將其直接并聯,配備有指示燈，它指示本器件是否正常工作。
其設計符合GB18802.1-2002IEC61643-1:1998技術標準，外殼設計安裝在35mm電氣導軌上，該產品內置失效脫離裝置，當電源保護因過流過熱，擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示模塊可在有工作電壓情況下更換。
二次側中性點擊穿保險器

間隙接地裝置正常時跟地之間是不通的，只有二次側出現過電壓的時候，才把間隙接地裝置擊穿，這時大地才跟間隙接地裝置接通，所以N600還是要接地的。間隙接地裝置的作用的是防止二次側過電壓。

1、產品描述：

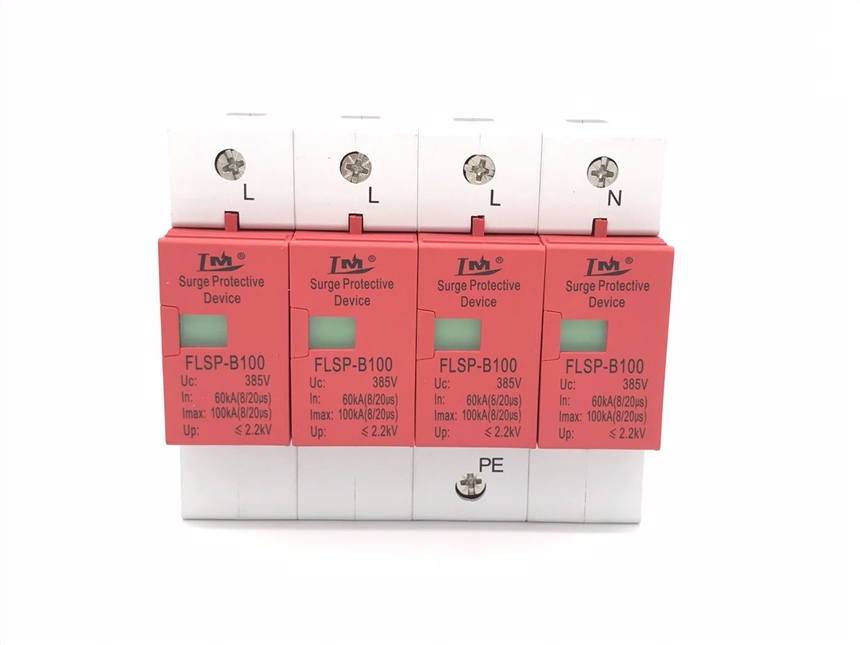

三相交流電源模塊浪涌保護器由三個壓敏電阻型電源模塊和一個放電管模塊組成，用于 L1, L2, L3-N, N-PE的第一級保護。該電源模塊浪涌保護器應用于低壓交流配電系統，并聯在交流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。

產品詳細說明：

一、產品描述：

本產品采用“3+1”防護電路，內置過熱過流保護功能，可為低壓供配電系統與用電設備提供C級(Ⅱ級分類試驗)防雷保護。產品采用一體化底座外形設計，便于安裝及維護，并帶有遙信告警接口(干接點)，便于遠端控。

二、性能指標：

項目
 技術參數

標稱工作電壓-Un
 230V/400V AC

額定工作頻率
 48~62Hz

大持續運行電壓-Uc
 385V(L-N)/255V(N-PE)

標稱放電電流-In(8/20μs)
 20kA(L-N;N-PE)

大放電電流-Imax(8/20μs)
 40kA(L-N;N-PE)

電壓保護水平-Up(20kA 8/20μs )
 ≤1.8kV(L-N)/≤1.0kV(N-PE)

限制電壓-Up(5kA 8/20μs )
 ≤1.3kV(L-N)/≤0.8kV(N-PE)

暫時過電壓(TOV)特性-UT
 385V/5sec (L-N), 400V/5sec (L-PE),

暫時過電壓故障特性(TOV)
 1430V/200ms(L-PE)，1200V/200ms(N-PE)

耐受短路電流
 25kArms

端子接線范圍
 1.5 mm2~25mm2(柔性)/35mm2(剛性)

告警端口最大工作電流
 250V/0.5A(AC)0.1A(DC); 125V/1A(AC)0.5(DC)

外殼阻燃等級
 UL94 V-0

外殼防護等級
 IP20

產品認證
 CE、TUV、UL
安裝說明：

本產品安裝于防雷分區概念里的LPZ0A-1或更同界面，一般安裝于樓層配電箱或一級主配電箱中。
