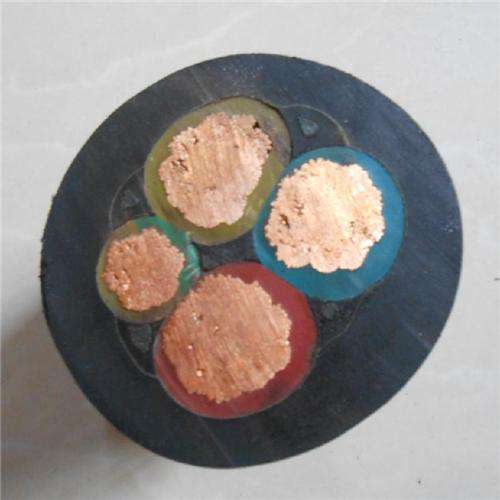

礦用橡套電纜結構特點：
一：導電線芯。柔軟性要求以電鉆電纜，采掘機電纜為最高；導線結構采取如下措施：
1， 采用較軟的細直徑銅單線、以小節距束合、復絞。整根電纜的彎曲扭轉性還受到絕緣、護套結構的影響，因此不能認為單絲越細，節距越小越好。
2， 采用同向束絞和復絞可提高柔軟性。
3， 為了便于導線在絕緣層中的相對滑動和便于安裝維修。電鉆電纜和小截面的采掘機電纜導線單絲應鍍錫，大截面采掘機電纜在導線外還用包紙帶隔離絕緣。
二：絕緣層 要求有足夠的電絕緣性能
1， 采用含膠量不低于百分之35的橡皮
2， 絕緣厚度比通用橡套電纜要厚
3， 采用電性好的橡皮，并采用好的擠橡工藝（如擠橡硫化連續生產線）
三：層
采用半導電橡皮做層，應使其過渡電阻達到標準要求，以保證繼電保護系統在事故狀態下可靠動作。
四：墊芯
1， 墊芯要充分起到在電纜收到沖砸、擠壓時的緩沖作用，又不能過大使外徑過大。要求設計合理填滿絕緣芯線間的空隙。
2， 機械性能應不低于絕緣橡皮的要求。
3， 不能與絕緣線芯產生粘連。
五：成纜結構
1， 要采用較小的節距倍數，改善電纜的柔軟性。
2， 為保證地線芯的機械強度，地線芯截面比通用電纜要大些，小截面產品，采用與主線管相同截面。
3， 控制線芯先單獨絞合成組，再與主線芯一起成纜。
六：護層
1， 要求有足夠的機械強度，耐磨性好。井下電纜要求阻燃。因此采用氯丁膠，且含膠量不小于百分之五十。
2， 6KV移動橡套電纜要求護套有足夠的電絕緣性，改善護套的耐電暈開裂性能。
七:電纜要結構密實、緊湊，各元件有相對滑動性。
MY礦用橡套電纜（GB12972—91）

MY橡套電纜實用于交流額外電壓Uo/U為3.6/6KV及以下銅芯橡皮絕緣橡皮護套礦用軟電纜。

二、使用特性：

一、用處：

1、采煤機軟電纜（UC、UCP）、挪動橡套軟電纜（UY、UYP）

1）額外電壓為Uo/U辨別為0.38/0.66KV、0.66/1.14KV和1.9/3.3KV。

2）電纜導體的長期容許事情溫度為65℃。

3）電纜的最小彎曲半徑為電纜直徑的6倍。
2、采煤機監視加強型軟電纜（UCPJB）

1）額外電壓Uo/U為0.66/1.14KV

2）電纜導體的長期容許事情溫度為90℃。

3）電纜的最小彎曲半徑為電纜直徑的15倍。

4）電纜不得在日光下長期袒露。

3、采煤機金屬軟電纜（UCPT）

1） 額外電壓Uo/U為0.66/1.14KV

2） 電纜導體的長期容許事情溫度為90℃。

3） 電纜的最小彎曲半徑為電纜直徑的6倍。

4、監視型軟電纜（UYPJ）、橡套軟電纜（UYP、UYPT、UYPD）

1）額外電壓Uo/U為3.6/6KV。

2）電纜導體的長期容許事情溫度為90℃。

3）電纜的最小彎曲半徑為電纜直徑的6倍。

4）電纜不得在日光下長期袒露。

5）電纜的地線芯必須發好接地。
