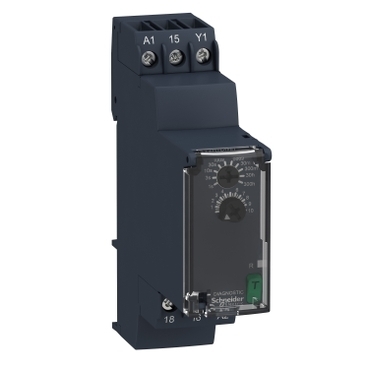

東莞施耐德時間繼電器RE17RMXMU時鐘控制延時導通繼電器RE17
施耐德RE17RMXMU時間繼電器總代理商時間繼電器
施耐德時間繼電器RE17RMXMU模塊化延時繼電器廠家供貨質量好
施耐德時間繼電器可以在設定的定時周期之前、期間或之后閉合或斷開觸點，是工業自動化系統中用于時間管理的裝置。
主要應用場所：自動門的打開；警報；衛生間照明；停車場欄桿
功能：延時導通/ 時鐘控制延時導通/通電單觸發延時OFF /通電上升沿觸發延時OFF /通電延時(累計) OFF /時鐘控制通電延時(累計) OFF / 由暫停和脈沖觸發占空時間比相等延時。
產品類型 模塊化延時繼電器
固態輸出類型 繼電器
寬度
17.5 mm
延時類型
Ad、Ah、N、O、P
Pt、Tl、Tt、W
延時范圍
0.1...1 s、1...10 h、1...10 min、1...10 s
10...100 h、6...60 min、6...60 s
額定輸出電流 8 A
觸點類型 1 C/O
觸點材料 無鎘
控制類型 選擇開關 在…上 面蓋
額定電源電壓 [Us]
24 V DC
24...240 V AC 在…上 50/60 Hz
電壓范圍 19...30 V
供電頻率 50...60 Hz (+/- 5 %)
輸入電壓 10 V
接線能力
螺釘端子, 夾緊力: 1 x 0.5...1 x 3.3 mm2 AWG 20...AWG 12 (硬線) 不帶篐線端子
螺
釘端子, 夾緊力: 2 x 0.5...2 x 2.5 mm2 AWG 20...AWG 14 (硬線) 不帶篐線端子
螺釘端子, 夾緊力: 1 x 0.2...1 x 2.5 mm2 AWG 24...AWG 14 (軟線) 帶篐線端子
螺釘端子, 夾緊力: 2 x 0.2...2 x 1.5 mm2 AWG 24...AWG 16 (軟線) 帶篐線端子
緊固扭矩 0.6...1 N.m 符合 IEC 60947-1
覆蓋材料 阻燃性
重復精度 +/- 0.5 % 符合 IEC 61812-1
溫度偏差 +/- 0.05 %/°C
電壓偏差 +/- 0.2 %/V
延時準確性設置 +/- 10 % 滿量程 在…上 25 °C 符合 IEC 61812-1
脈沖寬度 100 ms 帶有并聯負載 典型、30 ms 典型
絕緣電阻 100 M? 在…上 500 V 直流 符合 IEC 60664-1
復位時間 120 ms 放電 典型
負荷因數 100 %
功耗 VA 0...32 VA at 240 V AC
最大功耗(以瓦） <= 0.6 W 在…上 24 V 直流
最小開關電流 [Imin] 10 mA 在…上 5 V 直流
最大開關電流 8 A AC/DC
最大開關電壓 250 V 交流
分斷能力 <= 2000 VA
單位為Hz操作頻率 10 Hz
電氣壽命 100000 次 適用 阻性（負載） 量 (8 A 在…上 250 V 交流 最大值)
機械壽命 10000000 次
絕緣性能 2.5 kV 1 mA/1 minute 50 Hz 符合 IEC 61812-1
額定沖擊耐受電壓 [Uimp] 5 kV (1.2/50 μs)
響應延遲 < 100 ms
標識 CE
爬電距離 4 kV/3 符合 IEC 60664-1
安全可靠的數據 MTTFd = 296.8 years
B10d = 270000
安裝位置 任意位置 關于標準垂直安裝
安裝方式 35 mm DIN 軌 符合 EN/IEC 60715
本地信號指示
LED指示器 恒定: 繼電器加電, 不進行定時
LED指示器 閃光: 正在定時 (80 % 開& 20 % 關)
LED指示器 pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L) (5 % 開& 95 % 關)
產品重量 0.07 kg
抗瞬時斷電 <= 20 ms
符合標準
2004/108/EC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
IEC 61812-1
2006/95/EC
產品認證 CSA、CULus、GL
貯存環境溫度 -30...60 °C
運行溫度 -20...60 °C
IP 保護等級
IP20 (端子排) 符合 IEC 60529
IP40 (外殼) 符合 IEC 60529
IP50 (前面板) 符合 IEC 60529
抗振動 20 m/s2 (f = 10...150 Hz) 符合 IEC 60068-2-6
抗沖擊 15 gn (持續時間 = 11 ms) 符合 IEC 60068-2-27
相對濕度 93 % 無冷凝 符合 IEC 60068-2-30
電磁兼容性
靜電放電抗干擾, 觸點 在…上 6 kV 符合 IEC 61000-4-2 3級
靜電放電抗干擾, 空氣中 在…上 8 kV 符合 IEC 61000-4-2 3級
抗輻射, 80 MHz至1 GHz 在…上 10 V/m 符合 IEC 61000-4-3 3級
抗快速瞬變, 電容式連接夾 在…上 1 kV 符合 IEC 61000-4-4 3級
抗快速瞬變, 直連 在…上 2 kV 符合 IEC 61000-4-4 3級
抗浪涌, 差模 在…上 1 kV 符合 IEC 61000-4-5 3級
抗浪涌, 共模 在…上 2 kV 符合 IEC 61000-4-5 3級
抗導電, 0.15...80 MHz 在…上 10 V 符合 IEC 61000-4-6 3級
電壓下降與斷路抑制測試, 1 cycle 在…上 0 % 符合 IEC 61000-4-11
電壓下降與斷路抑制測試, 25/30 cycles 在…上 70 % 符合 IEC 61000-4-11
傳導和輻射干擾 符合 EN 55022 B級
部分產品型號
RE17LAMW
RE17LHBM
RE17LCBM
RE17LLBM
RE17LMBM
RE17RBMU
RE17RCMU
RE17RAMU
RE17RHMU
RE17RLMU
RE17RLJU
RE17RMJU
RE17RMMU
RE17RMMW
RE17RMMWS
RE17RMXMU
RE17RMEMU
PF121100A
RE17LAMW
PF121103B
RE17LLBM
RE17RpMp
我司施耐德繼電器有時間繼電器，固態繼電器，控制繼電器和中間繼電器等
全國擁有60多個倉庫，庫存充足，提貨速度快，價格公平公正
不管您是分銷商還是最終用戶，我們都會是您不二的選擇
如需了解更多施耐德產品歡迎咨詢我們
