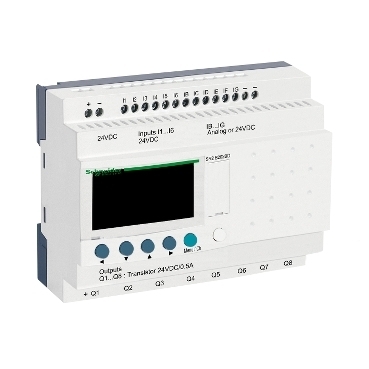

安徽施耐德SR2B122BD邏輯編輯器24V基本型邏輯編輯器

施耐德SR2B122BD邏輯編輯器廣州代理商

廣東施耐德SR2B122BD邏輯編輯器廠家供貨質量好

產品類型 緊湊型智能繼電器

本地顯示 有

控制線路數量

0...500 和 FBD 編程

0...240 和 梯形 編程

周期時間 6...90 ms

累計運行時間 10 年 在…上 25 °C

時鐘誤差

6 秒/月 在…上 25 °C

12 分鐘/年 在…上 0...55 °C
檢查 每次上電時的程序內存
額定電源電壓 [Us] 24 V 直流
電源電壓范圍 19.2...30 V
供電電流 100 mA (不帶擴展裝置)
功耗W 3 W 不帶擴展裝置
反極保護 有
離散量輸入數量 12 符合 EN/IEC 61131-2 類型 1
離散量輸入類型 電阻性
離散量輸入電壓 24 V 直流
離散量輸入電流 4 mA
計數頻率 1 kHz 適用 離散量輸入

電壓狀態1擔保

>= 15 V 適用 I1...IA和 IH...IR 離散量輸入電路

>= 15 V 適用 IB...IG 用作模擬量輸入電路

電壓狀態0擔保

<= 5 V 適用 I1...IA和 IH...IR 離散量輸入電路

<= 5 V 適用 IB...IG 用作模擬量輸入電路

當前狀態保證1

>= 1.2 mA 適用 IB...IG 用作模擬量輸入電路

>= 2.2 mA 適用 I1...IA和 IH...IR 離散量輸入電路

當前狀態保證0

<= 0.5 mA 適用 IB...IG 用作模擬量輸入電路

<= 0.75 mA 適用 I1...IA和 IH...IR 離散量輸入電路
輸入兼容 3 線接近傳感器 PNP (離散量輸入)
模擬量輸入數量 6
模擬量輸入類型 通用模式
模擬量輸入范圍 0...10 V、0...24 V
最大允許電壓 30 V (模擬量輸入電路)
模擬量輸入分辨率 8 位
LSB 值 39 mV (模擬量輸入電路)
轉換時間 智能繼電器循環時間 適用 模擬量輸入電路

轉換錯誤

+/- 5 % 在…上 25 °C 適用 模擬量輸入電路

+/- 6.2 % 在…上 55 °C 適用 模擬量輸入電路
重復精度 +/- 2 % 在…上 55 °C 適用 模擬量輸入電路
操作距離 10 m 工作站之間，帶屏蔽電纜(傳感器未絕緣) 適用 模擬量輸入電路

輸入阻抗

12 kOhm (IB...IG 用作模擬量輸入電路)

12 kOhm (IB...IG 用作模擬量輸入電路)
7.4 kOhm (I1...IA和 IH...IR 離散量輸入電路)
(輸出)通道數量 8 晶體管 輸出
輸出電壓 24 V (晶體管輸出)
輸出電壓限制 19.2...30 V DC (晶體管輸出)
負載電流 0.5...0.625 A (晶體管輸出)
殘壓 [Ures] <= 2 V 在 1 狀態 (晶體管輸出)
過載保護 有, 晶體管輸出
短路保護 有 晶體管輸出
過壓保護 有, 晶體管輸出
時鐘 有

響應時間

<= 1 ms (狀態從0到1) 適用 晶體管輸出

<= 1 ms (狀態從1到0) 適用 晶體管輸出

接線能力

螺釘端子, 夾緊力: 1 x 0.2...1 x 2.5 mm2 AWG 25 AWG 14… 半硬

螺釘端子, 夾緊力: 1 x 0.2...1 x 2.5 mm2 AWG 25 AWG 14… 硬線
螺釘端子, 夾緊力: 1 x 0.25...1 x 2.5 mm2 AWG 24...AWG 14 軟線 帶篐線端子
螺釘端子, 夾緊力: 2 x 0.2...2 x 1.5 mm2 AWG 24...AWG 16 硬線
螺釘端子, 夾緊力: 2 x 0.25...2 x 0.75 mm2 AWG 24...AWG 18 軟線 帶篐線端子
緊固力矩 0.5 N.m
過電壓種類 III 符合 EN/IEC 60664-1
產品重量 0.28 kg
抗瞬時斷電 <= 1 ms
產品認證 CSA、C-Tick、GL、GOST、UL

符合標準

EN/IEC 60068-2-27 Ea

EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 61000-4-2 級別 3
EN/IEC 61000-4-3
EN/IEC 61000-4-4 級別 3
EN/IEC 61000-4-5
EN/IEC 61000-4-6 級別 3

IP 保護等級

IP20 (端子排) 符合 IEC 60529

IP40 (前面板) 符合 IEC 60529

環境特征

EMC 指令 符合 EN/IEC 61000-6-2

EMC 指令 符合 EN/IEC 61000-6-3
EMC 指令 符合 EN/IEC 61000-6-4
EMC 指令 符合 EN/IEC 61131-2 區域 B
低壓指令 符合 EN/IEC 61131-2
輻射式/傳導式干擾 等級 B 符合 EN 55022-11 第 1 組
污染等級 2 符合 EN/IEC 61131-2

環境溫度 -

20...40 °C 在不通風的機柜中 符合 IEC 60068-2-1 和 IEC 60068-2-2

-20...55 °C 符合 IEC 60068-2-1 和 IEC 60068-2-2
貯存環境溫度 -40...70 °C
工作海拔 2000 m
高處傳輸 <= 3048 m

相對濕度 95 % 無冷凝或滴水

產品型號

SR2B121JD
SR2B201JD
SR2A101BD
SR2B121BD
SR2B122BD
SR2A201BD
SR2B201BD
SR2B202BD
SR2B121B
SR2B201B
SR2A101FU
SR2B121FU
SR2A201FU
SR2B201FU
SR2D101BD
SR2E121BD
SR2D201BD
SR2E201BD
SR2E121B
SR2E201B
SR2D101FU
SR2E121FU
SR2D201FU
SR2E201FU
SR2CBL01
SR2USB01
SR2MEM01
SR2MEM02
SR2COM01
SR2CBL07
SR2MOD01
SR2MOD02
SR3B101BD
SR3B102BD
SR3B261BD
SR3B262BD
SR3B101B
SR3B261B
SR3B101FU
SR3B261FU
SR3B261JD
SR3XT61BD
SR3XT101BD
SR3XT141BD
SR3XT61FU
SR3XT101FU
SR3XT141FU
SR3XT61B
SR3XT101B
SR3XT141B
SR3XT61JD
SR3XT101JD
SR3XT141JD
SR3XT43BD
SR3MBU01BD
