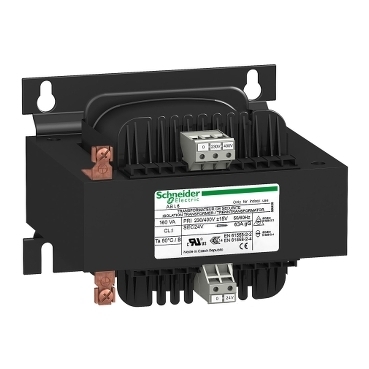

廣東施耐德ABL6TS40U隔離變壓器400V安全絕緣ABL6T變壓器

施耐德ABL6TS40U隔離變壓器單相變壓器

安徽施耐德安全絕緣變壓器ABL6TS40U代理商

產品類型 安全絕緣變壓器

特性
繞組由無溶劑樹脂經過真空浸漬,初級有單繞組和雙繞組兩種形式
最高無降容工作溫度為50C
可直接安裝也可以導軌安裝
整個系列都裝有地線屏蔽,安全性高
覆蓋25至2500VA的功率范圍
優勢
ABL-6T變壓器保證了電源和用電設備之間的隔離。整個系列都帶有地線屏蔽,以便減少電磁干擾的擴散,提高用戶的安全性
ABL-6T變壓器保護等級為1級,供貨時沒有機罩,保護等級為IP20
應用
ABL-6T系列單相變壓器用來向電器設備控制電路供電,其電源來自230或400V、50或60Hz市電電源
認證

符合IEC 61558-2-6,EN61558-2-6標準,且通過了UL認證

額定功率 [VA] 400 VA

輸入電壓

230 V 交流 單相, 端子: N-L1

400 V 交流 相線到相線, 端子: L1-L2

輸出電壓 230 V 交流

復卷繞組 單個

保護蓋 無

運行溫度 -20...50 °C

輸入電壓限制

207...253 V

360...440 V

網絡頻率限制 47...63 Hz

輸入電壓公差 +/- 15 V

功率 92 %

功耗W 34.8 W

輸出保持過壓 4 % (無負荷，熱備狀態)

額定負載的電壓降 <= 0.7 %

無負載損耗 12.4 W

短路電壓 0.0477

輸出保護類型

防過載, optical power : 外部

防過壓, optical power : 外部

防短路, optical power : 外部

接線能力

螺釘類型終端 適用 輸入接線, 連接能力: 5 x 4 mm2 AWG 11

螺釘類型終端 適用 輸入接地連接, 連接能力: 1 x 4 mm2 AWG 11

螺釘類型終端 適用 輸出接線, 連接能力: 2 x 4 mm2 AWG 11

標識 CE

固定模式

通過 4 個螺釘, 螺釘 ? = 5.8 mm 在…上 降額至 90% 的水平面板

通過 4 個螺釘, 螺釘 ? = 5.8 mm 在…上 垂直面板, 操作位置: 水平

通過 4 個螺釘, 螺釘 ? = 5.8 mm 在…上 垂直面板, 操作位置: 垂直

工作海拔 3000 m

絕緣等級 等級 B
寬度 136 mm
高度 140 mm
深度 120 mm
產品重量 6.5 kg
產品認證 UR、EAC
符合標準 UL 506
IP 防護等級 IP20
環境特征 EMC 符合 EN 62041

安全 符合 EN 61558-1
安全 符合 EN 61558-2-6
保護處理 TC
貯存環境溫度 -40...80 °C
過電壓種類 Class I 符合 VDE 0106-1
絕緣性能

Between winding and ground
Between primary and secondary
ABL6 優化型隔離變壓器
訂貨號 輸入電壓 次級 輸出電壓 額定功率
ABL6TS06U AC 230～400V 單繞組 AC230V 63W
ABL6TS10U AC 230～400V 單繞組 AC230V 100W
ABL6TS16U AC 230～400V 單繞組 AC230V 160W
ABL6TS25G AC 230～400V 單繞組 AC115V 250W
ABL6TS25U AC 230～400V 單繞組 AC230V 250W
ABL6TS40G AC 230～400V 單繞組 AC115V 400W
ABL6TS40U AC 230～400V 單繞組 AC230V 400W
ABL6TS63U AC 230～400V 單繞組 AC230V 630W
ABL6TS100U AC 230～400V 單繞組 AC230V 1000W
ABL6TS160G AC 230～400V 單繞組 AC115V 1600W
ABL6TS160U AC 230～400V 單繞組 AC230V 1600W
ABL6TS250G AC 230～400V 單繞組 AC115V 2500W
ABL6TS250U AC 230～400V 單繞組 AC230V 2500W

ABT7 通用型隔離變壓器
型號 輸入電壓 次級 輸出電壓標記* 額定功率
ABT7PDU002- 230/400 V +/- 15 V AC 雙繞組 B/G 25 VA
ABT7PDU004- 230/400 V +/- 15 V AC 雙繞組 B/G 40 VA
ABT7PDU006- 230/400 V +/- 15 V AC 雙繞組 B/G 63 VA
ABT7PDU010- 230/400 V +/- 15 V AC 雙繞組 B/G 100 VA
ABT7PDU016- 230/400 V +/- 15 V AC 雙繞組 B/G 160 VA
ABT7PDU025- 230/400 V +/- 15 V AC 雙繞組 B/G 250 VA
ABT7PDU032- 230/400 V +/- 15 V AC 雙繞組 B/G 320 VA
ABT7PDU040- 230/400 V +/- 15 V AC 雙繞組 B/G 400 VA
ABT7PDU063- 230/400 V +/- 15 V AC 雙繞組 B/G 630 VA
ABT7 經濟型隔離變壓器
型號 輸入電壓 次級 輸出電壓 額定功率
ABT7ESM04B 230 V +/- 15 V AC 單繞組 24 V AC 40 VA
ABT7ESM06B 230 V +/- 15 V AC 單繞組 24 V AC 63 VA
ABT7ESM10B 230 V +/- 15 V AC 單繞組 24 V AC 100 VA
ABT7ESM16B 230 V +/- 15 V AC 單繞組 24 V AC 160 VA
ABT7ESM25B 230 V +/- 15 V AC 單繞組 24 V AC 250 VA
ABT7ESM32B 230 V +/- 15 V AC 單繞組 24 V AC 320 VA
ABT7ESM40B 230 V +/- 15 V AC 單繞組 24 V AC 400 VA

施耐德ABLT6安全絕緣隔離變壓器主要用來向電器設備控制電路供電

整個系列都帶有地線屏蔽,以便減少電磁干擾的擴散,提高用戶的安全性

我司施耐德隔離變壓器庫存充足，貨期短，發貨速度快

不管您是從產品價格還是產品質量來看，我們都會是您正確的選擇

您的信任就是對我們最大的支持，歡迎聯系我們
