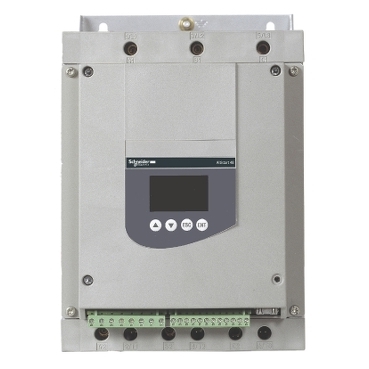

施耐德三相軟起動器ATS48D62Y馬達熱保護軟起動器ATS48D62Y

施耐德ATS48D62Y軟起動器異步電機保護軟起動器

廣東施耐德ATS48D62Y軟起動器廣州供應商現貨

產品功能 異步電機

應用領域 重工業和泵

應用于：壓縮機、泵、風機、大慣性機械、傳送裝置

功能：

電機的熱保護
機械的保護：欠載和過載，門檻值和時間可調的欠載和過載保護轉子堵轉，轉向監控
對應用場合: 減少機械或液壓的應力,降低電氣配電系統中的負擔,減少熱損耗
出廠設定滿足立即起動的需要

額定電源電壓 [Us] 208...690 V (- 15...10 %)

電動機功率 (kW)

11 kW 在…上 230 V 用于重載應用

15 kW 在…上 230 V 用于標準應用
22 kW 在…上 400 V 用于重載應用
22 kW 在…上 440 V 用于重載應用
30 kW 在…上 400 V 用于標準應用
30 kW 在…上 440 V 用于標準應用
30 kW 在…上 500 V 用于重載應用
30 kW 在…上 525 V 用于重載應用
37 kW 在…上 500 V 用于標準應用
37 kW 在…上 525 V 用于標準應用
37 kW 在…上 660 V 用于重載應用
37 kW 在…上 690 V 用于重載應用
45 kW 在…上 660 V 用于標準應用
45 kW 在…上 690 V 用于標準應用

電機功率

15 hp 在…上 208 V 用于標準應用

15 hp 在…上 230 V 用于嚴酷應用
20 hp 在…上 230 V 用于標準應用
30 hp 在…上 460 V 用于嚴酷應用
40 hp 在…上 460 V 用于標準應用
40 hp 在…上 575 V 用于嚴酷應用
50 hp 在…上 575 V 用于標準應用
功耗W 用于標準應用 153 W
用于標準應用 201 W
使用類別 AC-53A

啟動類型

通過轉矩控制（啟動器電流限制在5倍ln最大值以內）

IcL 起動器 額定 62 A (與電機電源線相連) 用于標準應用
62 A (與電機電源線相連) 用于嚴酷應用
IP 保護等級 IP20
組裝方式 帶散熱片
可用功能 旁路接觸器（可配置）
電源電壓范圍 177...759 V
供電頻率 50...60 Hz (- 5...5 %)
網絡頻率 47.5...63 Hz
設備連接 用電機電源線
出廠設置電流 52 A
控制回路電壓 110 - 15 %至230 + 10 %, 50/60 Hz
控制電路能耗 30 W
離散量輸出數量 2

指示裝置類型

(LO1) 邏輯輸出 0 V 通用配置

(LO2) 邏輯輸出 0 V 通用配置
(R1) 繼電器輸出 故障繼電器 NO
(R2) 繼電器輸出 啟動結束繼電器 NO
(R3) 繼電器輸出 電機已上電 NO
輸出的絕對準確精度 +/- 5 %
最小開關電流 [Imin] 繼電器輸出 10 mA 在…上 6 V DC

最大開關電流

邏輯輸出 0.2 A 在…上 30 V DC

繼電器輸出 1.8 A 在…上 230 V AC 感性負載 量, cos phi = 0.5, L/R = 20 ms
繼電器輸出 1.8 A 在…上 30 V DC 感性負載 量, cos phi = 0.5, L/R = 20 ms
離散量輸入數量 5
數字量輸入類型 PTC, 750 ? 在…上 25 °C
(停止，運行 LI3, LI4) 邏輯, <= 8 mA 4300 ?
離散量輸入電壓 24 V (<= 30 V)
離散量輸入邏輯 正邏輯 (停止，運行 LI3, LI4) 狀態 0 < 5 V 和 <= 2 mA, 狀態 1 > 11 V 和 >= 5 mA
提供浪涌電流 可調 0.4...1.3 Icl
模擬量輸出 型號 (AO) 電流輸出 0-20 mA 或 4-20 mA <= 500 ?
通訊端口協議 Modbus
連接器類型 1 RJ45
通信數據鏈路 串行
物理接口 RS485 多點連接串口
傳輸速率 4800, 9600 或 19200 bps
安裝設備 31
保護類型 缺相保護 (線)
熱保護 (馬達)
熱保護 (起動器)
標識 CE
冷卻方式 強制通風
操作位置 垂直方向 +/- 10°
高度 290 mm
寬度 190 mm
深度 235 mm
產品重量 8.3 kg
功率范圍 15...25 kW 在…上 200...240 V 3 相
30...50 kW 在…上 380...440 V 3 相
30...50 kW 在…上 480...500 V 3 相
馬達啟動器類型 軟起動器

電磁兼容性

傳導和輻射干擾 符合 IEC 60947-4-2 A 級

傳導和輻射干擾 符合 IEC 60947-4-2 B 級
有阻尼的振蕩波s 符合 IEC 61000-4-12 級別 3
抗靜電干擾 符合 IEC 61000-4-2 級別 3
免于電瞬變 符合 IEC 61000-4-4 級別 4
免于輻射的射頻電子干擾 符合 IEC 61000-4-3 級別 3
電壓/電流脈沖 符合 IEC 61000-4-5 級別 3
符合標準 EN/IEC 60947-4-2

產品認證

CCC、CSA、C-Tick、DNV、GOST

NOM 117、SEPRO、TCF、UL

抗振動

1 gn (f = 13...200 Hz) 符合 EN/IEC 60068-2-6

1.5 mm (f = 2...13 Hz) 符合 EN/IEC 60068-2-6
抗沖擊 15 gn 適用 11 ms 符合 EN/IEC 60068-2-27
噪音級別 58 dB
污染等級 3 級 符合 IEC 60664-1
相對濕度 0...95 % without condensation or dripping water conforming to EN/IEC 60068-2-3

環境溫度

-10...40 °C 無降容

-10...40 °C 無降容

40...60 °C with current derating of 2 % per °C

貯存環境溫度 -25...70 °C

工作海拔

<= 1000 m 無降容

> 1000, < 2000 電流降額 2.2 %/ 增加100 m

產品型號

ATS48D17Q     電壓：230-440V
ATS48D22Q     電壓：230-440V
ATS48D32Q     電壓：230-440V
ATS48D38Q     電壓：230-440V
ATS48D47Q     電壓：230-440V
ATS48D62Q     電壓：230-440V
ATS48D75Q     電壓：230-440V
ATS48D88Q     電壓：230-440V
ATS48C11Q     電壓：230-440V
ATS48C14Q     電壓：230-440V
ATS48C17Q     電壓：230-440V
ATS48C21Q     電壓：230-440V
ATS48C25Q     電壓：230-440V
ATS48C32Q     電壓：230-440V
ATS48C41Q     電壓：230-440V
ATS48C48Q     電壓：230-440V
ATS48C59Q     電壓：230-440V
ATS48C66Q     電壓：230-440V
ATS48C79Q     電壓：230-440V
ATS48M10Q     電壓：230-440V
ATS48M12Q     電壓：230-440V
ATS48D17Y     電壓：208-690 V
ATS48D22Y     電壓：208-690 V
ATS48D32Y     電壓：208-690 V
ATS48D47Y     電壓：208-690 V
ATS48D62Y     電壓：208-690 V
ATS48D75Y     電壓：208-690 V
ATS48D88Y     電壓：208-690 V
ATS48C11Y     電壓：208-690 V
ATS48C14Y     電壓：208-690 V
ATS48C17Y     電壓：208-690 V
ATS48C21Y     電壓：208-690 V
ATS48C25Y     電壓：208-690 V
ATS48C32Y     電壓：208-690 V
ATS48C41Y     電壓：208-690 V
ATS48C48Y     電壓：208-690 V
ATS48C59Y     電壓：208-690 V
ATS48C66Y     電壓：208-690 V
ATS48C79Y     電壓：208-690 V
ATS48M10Y     電壓：208-690 V
ATS48M12Y     電壓：208-690 V

施耐德電氣作為電氣行業領導者之一

秉承安全可靠的信念，為客戶提供專業的指導以及優質的產品

我司施耐德軟起動器現貨可以大量訂購，貨物交期比較快

另外我司除了銷售軟起動器以外，還提供完善的技術解決方案，保障您的設備安全運行

如需了解更多施耐德產品歡迎咨詢我們
