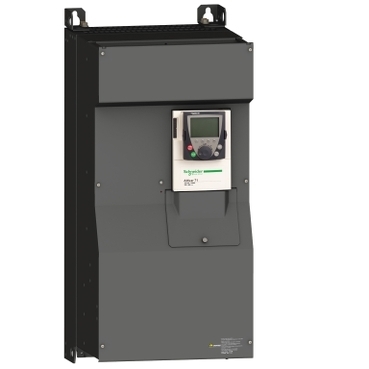

施耐德風泵變頻器ATV61HD22N4Z電機斷相保護風泵變頻器

施耐德ATV61HD22N4Z風泵變頻器代理商380V風泵變頻器

廣東施耐德ATV61風泵變頻器廣州供應商價格質量好

應用領域 泵機和通風機

描述：

全新的用戶界面，支持中文操作面板
提供簡易型和多功能下載器，方便參數配置
全部涂層，適應各種惡劣環境，變頻器頂部提供IP41防護等級；
可拆卸端子模塊化設計，節省成本，安裝方便

保護類型 ：

驅動 防止超出限制速度

驅動 防止輸入相位丟失
驅動 控制電路上制動
驅動 輸入斷相
驅動 線路電源過壓
驅動 總線供電欠壓
驅動 輸出相線和接地之間的過流
驅動 過熱保護
驅動 直流總線過壓
驅動 拆卸電源
驅動 電機各相線之間短路
驅動 熱保護
馬達 電機斷相
馬達 拆卸電源
馬達 熱保護

經濟型設計：
有150多個功能可供使用保護電機與變頻器
安全功能：“斷電”，ATEX

電動機功率 (kW) 22 kW 3 相 380...480 V

電機功率 30 hp 3 相 380...480 V
額定電源電壓 [Us] 380...480 V (- 15...10 %)
電網相數 3 相

線路電流

42 A 適用 480 V 3 相 22 kW / 30 hp

50 A 適用 380 V 3 相 22 kW / 30 hp
EMC 濾波器 3 級 EMC 濾波器
組裝方式 帶散熱片
視在功率 32.9 kVA 適用380 V 3 相 22 kW / 30 hp
預期線路Isc 22 kA 3 相
最大瞬變電流 57.6 A 適用60 s 3 相
額定開關頻率 12 kHz

開關頻率

1...16 kHz 可調

12...16 kHz 帶降額因素

通訊端口

協議 CANopen、Modbus

極化方式 無阻抗 適用 Modbus

選項卡

APOGEE FLN 通信卡

BACnet 通信卡
CC-Link 通信卡
控制器內可編程卡
DeviceNet 通信卡
Ethernet/IP 通信卡
Fipio 通信卡
I/O 擴展卡
Interbus-S 通信卡
LonWorks 通信卡
METASYS N2 通信卡
Modbus Plus 通信卡
Modbus TCP 通信卡
Modbus/Uni-Telway 通信卡
泵站控制卡
Profibus DP 通信卡
Profibus DP V1 通信卡
產品功能 異步電機、同步電機
電源電壓范圍 323...528 V
供電頻率 50...60 Hz (- 5...5 %)
網絡頻率 47.5...63 Hz

連續輸出電流

40 A 12 kHz, 460 V 3 相

48 A 12 kHz, 380 V 3 相

最大輸出頻率 0.1...599 Hz

電纜類型

帶有一個 IP21 或 IP31 套件 : 3-絞股 IEC 電纜 在…上 40 °C, 銅 70 °C PVC
不帶安裝套件 : 1-絞股 IEC 電纜 在…上 45 °C, 銅 70 °C PVC
不帶安裝套件 : 1-絞股 IEC 電纜 在…上 45 °C, 銅 90 °C XLPE/EPR
帶有UL 1類套件 : 3-絞股 UL 508 電纜 在…上 40 °C, 銅 75 °C PVC

電氣連接

AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 端子 2.5 mm2 / AWG 14
L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 端子 50 mm2 / AWG 1/0
緊固扭矩 AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 N.m
L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 12 N.m / 106.2 lb.in

電源

內部電源 用于參考電位計 (1 至 10 kOhm) 10.5 V 直流 +/- 5 %, <= 10 mA 適用 過載和短路保護

內部電源 24 V 直流 (21...27 V), <= 200 mA 適用 過載和短路保護
來自外部供電 24 V 直流 (19...30 V)
絕緣性能

3535 V DC 接地和電源接線端之間

5092 V DC 控制和電源接線端之間

電磁兼容性

符合 IEC 61000-4-2 級別 3

符合 IEC 61000-4-11

符合 IEC 61000-4-6 級別 3

符合 IEC 61000-4-3 級別 3

符合 IEC 61000-4-4 級別 4

產品認證 CSA、C-Tick、DNV、GOST、NOM 117、UL

污染等級

3 符合 EN/IEC 61800-5-1

3 符合 UL 840

IP 保護等級

IP20 在上方部件 封蓋上不帶盲板 符合 EN/IEC 60529
IP20 在上方部件 封蓋上不帶盲板 符合 EN/IEC 61800-5-1
IP21 符合 EN/IEC 60529
IP21 符合 EN/IEC 61800-5-1
IP41 在上方部件 符合 EN/IEC 60529
IP41 在上方部件 符合 EN/IEC 61800-5-1
IP54 對下面的部件 符合 EN/IEC 60529
IP54 對下面的部件 符合 EN/IEC 61800-5-1

工作海拔

<= 1000 m 無降容
1000...3000 m 電流降額 1%/100m

產品型號

ATV61H075N4Z 0.75 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU15N4Z 1.5 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU22N4Z 2.2 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU30N4Z 3 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU40N4Z 4 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU55N4Z 5.5 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU75N4Z 7.5 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HD11N4Z 11 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HD15N4Z 15 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HD18N4Z 18.5 3P 380VAC,普通涂層,簡易面板,EMC,電抗器
ATV61HD22N4Z 22 3P 380VAC,普通涂層,簡易面板,EMC,電抗器
ATV61HD30N4Z 30 3P 380VAC,普通涂層,簡易面板,EMC,電抗器
ATV61HD37N4Z 37 3P 380VAC,普通涂層,簡易面板,EMC,電抗器
ATV61HD45N4Z 45 3P 380VAC,普通涂層,簡易面板,EMC,電抗器
ATV61HD55N4Z 55 3P 380VAC,普通涂層,簡易面板,EMC,電抗器
ATV61HD75N4Z 75 3P 380VAC,普通涂層,簡易面板,EMC,電抗器
ATV61H075N4 0.75 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU15N4 1.5 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU22N4 2.2 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU30N4 3 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU40N4 4 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU55N4 5.5 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HU75N4 7.5 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HD11N4 11 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HD15N4 15 3P 380VAC,普通涂層,簡易面板,EMC,無電抗器
ATV61HD18N4 18.5 3P 380VAC,普通涂層,中文面板,EMC,電抗器
ATV61HD22N4 22 3P 380VAC,普通涂層,中文面板,EMC,電抗器
ATV61HD30N4 30 3P 380VAC,普通涂層,中文面板,EMC,電抗器
ATV61HD37N4 37 3P 380VAC,普通涂層,中文面板,EMC,電抗器
ATV61HD45N4 45 3P 380VAC,普通涂層,中文面板,EMC,電抗器
ATV61HD55N4 55 3P 380VAC,普通涂層,中文面板,EMC,電抗器
ATV61HD75N4 75 3P 380VAC,普通涂層,中文面板,EMC,電抗器
ATV61HD90N4 90 3P 380VAC,加強涂層,中文面板,EMC,電抗器
ATV61HC11N4 110 3P 380VAC,加強涂層,中文面板,EMC,電抗器
ATV61HC13N4 132 3P 380VAC,加強涂層,中文面板,EMC,電抗器
ATV61HC16N4 160 3P 380VAC,加強涂層,中文面板,EMC,電抗器
ATV61HC22N4 220 3P 380VAC,加強涂層,中文面板,EMC,電抗器
ATV61HC25N4 250 3P 380VAC,加強涂層,中文面板,EMC,電抗器
ATV61HC31N4 315 3P 380VAC,加強涂層,中文面板,EMC,電抗器
ATV61HC40N4 400 3P 380VAC,加強涂層,中文面板,EMC,電抗器
ATV61HC50N4 500 3P 380VAC,加強涂層,中文面板,EMC,電抗器
ATV61HC63N4 630 3P 380VAC,加強涂層,中文面板,EMC,電抗器
ATV61HD90N4D 90 3P 380VAC,加強涂層,中文面板,EMC,無電抗器
ATV61HC11N4D 110 3P 380VAC,加強涂層,中文面板,EMC,無電抗器
ATV61HC13N4D 132 3P 380VAC,加強涂層,中文面板,EMC,無電抗器
ATV61HC16N4D 160 3P 380VAC,加強涂層,中文面板,EMC,無電抗器
ATV61HC22N4D 220 3P 380VAC,加強涂層,中文面板,EMC,無電抗器
ATV61HC25N4D 250 3P 380VAC,加強涂層,中文面板,EMC,無電抗器
ATV61HC31N4D 315 3P 380VAC,加強涂層,中文面板,EMC,無電抗器
ATV61HC40N4D 400 3P 380VAC,加強涂層,中文面板,EMC,無電抗器
ATV61HC50N4D 500 3P 380VAC,加強涂層,中文面板,EMC,無電抗器
ATV61HC63N4D 630 3P 380VAC,加強涂層,中文面板,EMC,無電抗器

施耐德電氣作為法國先進工業以及全球知名的工控設備產品之一

給全世界的客戶提供全系列的優質產品以及元件器，給客戶質量的保障

我司施耐德變頻器安裝簡便，操作簡單，滿足您所有的需求

您的信任和滿意就是我們前進的動力，歡迎咨詢我們
