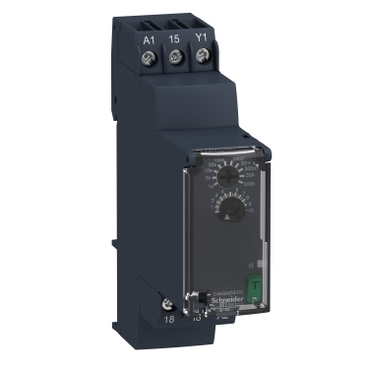

施耐德RE22時間繼電器8A模塊化延時繼電器RE22R2QEMR

施耐德RE22R2QEMR時間繼電器安全延時保護時間繼電器

施耐德RE22時間繼電器RE17時間繼電器山東供應商價格好

產品類型 模塊化延時繼電器

描述：

時間繼電器可以在設定的定時周期之前、期間或之后閉合或斷開觸點，是工業自動化系統中用于時間管理的裝置

主要應用場所：自動門的打開；警報；衛生間照明；停車場欄桿

固態輸出類型 繼電器

額定輸出電流 8 A
觸點類型和構成 2 OC 定時觸點, 無鎘
延時類型 Qe
延時范圍 0.3...30 s
控制類型 旋鈕
診斷按鈕
額定電源電壓 [Us] 24...240 V AC/DC 在…上 50/60 Hz
輸入電壓 <= 2.4 V
電壓范圍 19...30 V
供電頻率 50...60 Hz (+/- 5 %)

接線能力

螺釘端子 : 1 x 0.5...1 x 3.3 mm2, AWG 20...AWG 12 硬線 電纜 不帶篐線端子

螺釘端子 : 2 x 0.5...2 x 2.5 mm2, AWG 20...AWG 14 硬線 電纜 不帶篐線端子
螺釘端子 : 1 x 0.2...1 x 2.5 mm2, AWG 24...AWG 14 軟線 電纜 帶篐線端子
螺釘端子 : 2 x 0.2...2 x 1.5 mm2, AWG 24...AWG 16 軟線 電纜 帶篐線端子
緊固扭矩 0.6...1 N.m 符合 IEC 60947-1
覆蓋材料 阻燃性
重復精度 +/- 0.5 % 符合 IEC 61812-1
溫度偏差 +/- 0.05 %/°C
電壓偏差 +/- 0.2 %/V
延時準確性設置 +/- 10 % 滿量程 在…上 25 °C 符合 IEC 61812-1
絕緣電阻 100 M? 在…上 500 V 直流 符合 IEC 60664-1
復位時間 120 ms (放電)
抗瞬時斷電 <= 10 ms
功耗 VA 3 VA 在…上 240 V 交流
最大功耗(以瓦） 1.5 W 在…上 240 V DC
開關能力以 VA 2000 VA
最小開關電流 [Imin] 10 mA 5 V DC
最大開關電流 8 A
最大開關電壓 250 V 交流

電氣壽命

100000 次 適用 8 A 在…上 250 V AC-1

100000 次 適用 2 A 在…上 24 V DC-1
機械壽命 10000000 次
額定沖擊耐受電壓 [Uimp] 5 kV 適用 1.2...50 μs 符合 IEC 60664-1
響應延遲 < 100 ms
爬電距離 4 kV/3 符合 IEC 60664-1
過電壓種類 III 符合 IEC 60664-1

安全可靠的數據

MTTFd = 353.8 years

B10d = 320000

安裝位置 任意位置

安裝方式 35 mm DIN 軌 符合 EN/IEC 60715

LED狀態

綠色 LED 背光 (恒定) 適用 撥盤指示燈

黃 LED (恒定) 適用 輸出閉合
黃 LED (快閃) 適用 輸出打開計時中
黃 LED (慢閃) 適用 輸出閉合計時中
寬度 22.5 mm
產品重量 0.09 kg
絕緣性能 2.5 kV 適用 1 mA/1 minute 在…上 50 Hz 在繼電器輸出和電源之間 和 基本絕緣 符合 IEC 61812-1
符合標準 IEC 61812-1、UL 508

符合指令

2004/108/EC - 電磁兼容

2006/95/EC - 低壓指令
產品認證 CCC、CE、CSA、GL、UL、RCM、EAC、中國 RoHS
運行溫度 -20...60 °C
貯存環境溫度 -40...70 °C

IP 保護等級

IP20 (螺釘端子) 符合 IEC 60529

IP40 (外殼) 符合 IEC 60529
IP50 (前面板) 符合 IEC 60529
污染等級 3 符合 IEC 60664-1
抗振動 20 m/s2 (f = 10...150 Hz) 符合 IEC 60068-2-6

抗沖擊

15 gn (非運行) (持續時間 = 11 ms) 符合 IEC 60068-2-27

5 gn (運行期間) (持續時間 = 11 ms) 符合 IEC 60068-2-27

相對濕度 95 % 在…上 25...55 °C

電磁兼容性

電快速瞬變脈沖群抗擾度試驗 (測試等級: 1 kV, 3級 - 電容式連接夾) 符合 IEC 61000-4-4

浪涌放電抗干擾 (測試等級: 1 kV, 3級 - 差模) 符合 IEC 61000-4-5
浪涌放電抗干擾 (測試等級: 2 kV, 3級 - 共模) 符合 IEC 61000-4-5
抗靜電干擾 (測試等級: 6 kV, 3級 - 接觸放電) 符合 IEC 61000-4-2
抗靜電干擾 (測試等級: 8 kV, 3級 - 空氣放電) 符合 IEC 61000-4-2
射頻電磁場輻射抗擾度試驗 (測試等級: 10 V/m, 3級 - 80 MHz...1 GHz) 符合 IEC 61000-4-3
抗導電 (測試等級: 10 V, 3級 - 0.15...80 MHz) 符合 IEC 61000-4-6
快速突發瞬變 (測試等級: 2 kV, 3級 - 直接接觸) 符合 IEC 61000-4-4
抗電壓偏移 (測試等級: 30 % - 500 ms) 符合 IEC 61000-4-11
抗電壓偏移 (測試等級: 100 % - 20 ms) 符合 IEC 61000-4-11
