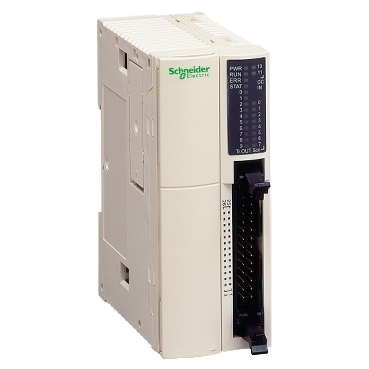

施耐德Twido可編程控制器12輸入可編程控制器本體TWDLMDA20DTK

施耐德可編程控制器TWDLMDA20DTK模塊化基本控制器代理商

施耐德TWDLMDA20DTK可編程控制器供應商價格好

產品類型 模塊化基本控制器

應用：冶金、汽車、市政、電力等行業

描述：

是一種數字運算操作的電子系統，專門在工業環境下應用而設計。它采用可以編制程序的存儲器，用來在執行存儲邏輯運算和順序控制、定時、計數和算術

運算等操作的指令，并通過數字或模擬的輸入(I)和輸出(O)接口，控制各種類型的機械設備或生產過程

功能：

順序邏輯控制

記數控制

運動控制

定時控制

離散量I/O編號 20

離散量輸入數量 12
離散量輸入邏輯 阱或源
離散量輸入電壓 24 V
離散量輸入電壓類型 直流
離散量輸出數量 8 適用 晶體管 (源)
額定電源電壓 [Us] 24 V 直流
最大數量的I/O擴展模塊 4
空閑槽 2
卡槽適用規格 32 K 內存盒與 1 實時時鐘
輸入電壓限制 20.4...26.4 V

離散量輸入電流

5 mA 用于I0.0 至 I0.1

5 mA 用于I0.6 至 I0.7

7 mA 用于I0.2 至 I0.5

7 mA 用于I0.8 至 I0.11

輸入阻抗

4700 歐姆 用于I0.2 至 I0.5

4700 歐姆 用于I0.8 至 I0.11

5700 歐姆 用于I0.0 至 I0.1

5700 歐姆 用于I0.6 至 I0.7

濾波器時間

150 μs 用于 I0.2 至 I0.5 在 0 狀態

150 μs 用于 I0.8 至 I0.11 在 0 狀態
35 μs I0.0 至 I0.1 在 1 狀態
35 μs I0.6 至 I0.7 在 1 狀態
40 μs 對 I0.2 至 I0.5 在 1 狀態
40 μs 對 I0.8 至 I0.11 在 1 狀態
45 μs 對 I0.0 至 I0.1 在 0 狀態
45 μs 對 I0.6 至 I0.7 在 0 狀態
通道與內部邏輯之間的隔離 1500 Vrms 持續 1 分鐘
通道之間的絕緣電阻 無
離散量輸出電壓 24 V
輸出電壓限制 20.4...28.8 V
每通道電流 0.36 A 用于晶體管輸出
每個輸出最大電流 1 A 用于晶體管輸出

響應時間

對 Q0.2 至 Q0.7 300 μs 在 0 狀態

對 Q0.2 至 Q0.7 300 μs 在 1 狀態
5 μs 對 Q0.0 至 Q0.1 在 0 狀態
5 μs 對 Q0.0 至 Q0.1 在 1 狀態
殘壓 [Ures] <= 1 V 在 1 狀態
最大泄漏電流 0.1 mA
輸出過壓保護 39 V
最大鎢絲燈負載 8 W
離散量輸出電流 300 mA
I/O接口 HE-10 連接器

最大輸入/輸出編號

<= 116, 彈簧接線端子 帶有I/O擴展模塊

<= 148, HE-10 連接器 帶有I/O擴展模塊
<= 84, 可拆卸螺釘夾緊接線端子 帶有I/O擴展模塊
電源電壓范圍 20.4...26.4 V
保護類型 電源保護 和 內部熔斷器
最大功耗(以瓦） <= 15 W (基座+4擴展模塊)

最大涌流

<= 1 A 用于晶體管輸出

<= 50 A 用于電源

絕緣電阻

> 10 M? 500 V時，I/O和接地端子之間

> 10 M? 500 V時，電源和接地端子之間

程序存儲器 3000 指令

系統開銷 0.5 ms

內存說明

內部 RAM, 128 計數器，非浮點，非三角

內部 RAM, 128 定時器, 非浮點, 非三角
內部 RAM, 256 內部位, 非浮點, 非三角
內部 RAM, 3000 內部字, 非浮點, 非三角
內部 RAM, 雙字, 非浮點, 非三角
電池類型 鋰 用于內部 RAM, 自治: 30 天, 充電時間 = 15 小時, 電池壽命 = 10 yr

LED狀態

LED 適用 ERR

LED 適用 啟動
LED 綠色 適用 PWR
LED 綠色 適用 RUN
每個通道 1 個LED 適用 I/O 狀態
產品重量 0.14 kg
抗瞬時斷電 10 ms

絕緣性能

1500 V 在I/O和接地端之間持續1分鐘

500 V 在斷開觸點之間持續1分鐘
產品認證 CSA、UL
標識 CE
貯存環境溫度 -25...70 °C
運行溫度 0...55 °C
相對濕度 30...95 % 無冷凝
IP 防護等級 IP20
工作海拔0...2000 m
存儲高度 0...3000 m

抗振動

0.075 mm, 10...57 Hz 安裝于: 35 mm 不對稱導軌 DIN

1 gn, 57...150 Hz 安裝于: 35 mm 不對稱導軌 DIN
1.6 mm, 2...25 Hz 安裝于: 板或有固定套件的板
4 gn, 25...100 Hz 安裝于: 板或有固定套件的板

抗沖擊 15 gn 適用 11 ms

Twido系列可編程控制器
TWDLMDA20DTK
TWDLMDA20DUK
TWDLMDA20DRT
TWDLMDA40DTK
TWDLMDA40DUK
TWDLCAA10DRF
TWDLCDA10DRF
TWDLCAA16DRF
TWDLCDA16DRF
TWDLCAA24DRF
TWDLCDA24DRF
TWDLCAA40DRF
TWDLCAE40DRF
TWDDDI8DT
TWDDAI8DT
TWDDDI16DT
TWDDDI16DK
TWDDDI32DK
TWDDMM8DRT
TWDDMM24DRF
TWDDRA8RT
TWDDDO8TT
TWDDDO8UT
TWDDRA16RT
TWDDDO16TK
TWDDDO16UK
TWDDDO32TK
TWDDDO32UK
TWDAMI2HT
TWDAMM3HT
TWDALM3LT
TWDAMO1HT
TWDAMI4LT
TWDAVO2HT
TWDAMI8HT
TWDARI8HT
TWDNOZ485D
TWDNOZ232D
TWDNOZ485T
TWDNAC485T
TWDNAC485D
TWDNAC232D
TWDNCO1M
TWDXCPODM
TWDXCPODC
TWDXCPRTC
TWDXCPMFK32
TWDXCPMFK64
TWDXCARJ030
TWDFCW30M
TWDFCW50M
TWDFCW30K
TWDFCW50K
TWDFST16D10
TWDFST16D20
TWDFST16R10
TWDFST16R20
TWDFST20DR10
TWDFST20DR20

施耐德電氣，來自法國的先進工業品牌之一

擁有頂尖的研發團隊，專注于產品質量

為全世界的客戶提供全系列的優質產品以及完善的技術解決方案

另外施耐德電氣在全國擁有60個倉庫，庫存更加充足，滿足您提貨快的需求

如需了解更多關于施耐德產品歡迎咨詢我們
