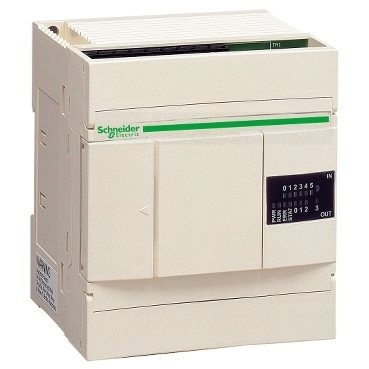

施耐德Twido可編程控制器24V可編程控制器本體模塊TWDLCAA10DRF

施耐德6輸入數量TWDLCAA10DRF可編程控制器本體模塊價格

施耐德Twido可編程控制器本體模塊廣州供應商現貨訂購

產品類型 緊湊型基座控制器

應用：冶金、汽車、市政、電力等行業

功能：順序邏輯控制，記數控制，運動控制，定時控制

離散量輸入數量 6

離散量輸入電壓 24 V
離散量輸入電壓類型 直流
離散量輸出數量 4 適用 繼電器
額定電源電壓 [Us] 100...240 V AC
卡槽適用規格 內存盒或實時時鐘盒
數據備份 內部 RAM (鋰) 30 天, 充電時間 = 10 小時, 電池壽命 = 10 yr
離散量輸入邏輯 阱或源
輸入電壓限制 20.4...28.8 V

離散量輸入電流

11 mA 用于I0.0 至 I0.1

7 mA 用于I0.2 至 I0.5

輸入阻抗

2100 歐姆 用于I0.0 至 I0.1

3400 歐姆 用于I0.2 至 I0.5

濾波器時間

35 μs + I0.0 至 I0.5 的編程濾波器時間 在 1 狀態

45 μs + 編程的濾波器時間 對 I0.0 至 I0.5 在 0 狀態
通道與內部邏輯之間的隔離 1500 Vrms 持續 1 分鐘
通道之間的絕緣電阻 無
最小負荷 0.1 mA
接觸電阻 <= 30000 μOhm

負載電流

2 A 240 V AC 電感式 負載, 工作額定值 = 30 cyc/mn 用于繼電器輸出

2 A 240 V AC 電阻性 負載, 工作額定值 = 30 cyc/mn 用于繼電器輸出
2 A 30 V DC 電感式 負載, 工作額定值 = 30 cyc/mn 用于繼電器輸出
2 A 30 V DC 電阻性 負載, 工作額定值 = 30 cyc/mn 用于繼電器輸出
機械壽命 >= 20000000 次 適用 繼電器輸出
電氣壽命 >= 100000 次 用于繼電器輸出

電流消耗

24 mA 5 V DC 在 1 狀態

26 mA 24 V DC 在 1 狀態
5 mA 5 V DC 在 0 狀態
I/O接口 不可卸螺釘接線端子
網絡頻率 50/60 Hz
電源電壓范圍 85...264 V
網絡頻率限制 47...63 Hz
電源輸出電流 0.25 A 用于24V 直流傳感器
輸入電流 250 mA
瞬間峰值電流 <= 35 A
保護類型 電源保護 和 內部熔斷器

功耗 VA

20 VA 100 V

30 VA 264 V

絕緣電阻

> 10 M? 500 V時，I/O和接地端子之間

> 10 M? 500 V時，電源和接地端子之間

程序存儲器 700 指令

系統開銷 0.5 ms

內存說明

內部 RAM, 128 計數器，非浮點，非三角

內部 RAM, 128 內部位, 非浮點, 非三角
內部 RAM, 3000 內部字, 非浮點, 非三角
內部 RAM, 64 定時器, 非浮點, 非三角
空閑槽 1
實時時鐘 無

計算輸入數

1 通道 20000 Hz 32 位

3 通道 5000 Hz 16 位

模擬量調節點 1 點 調節從 0 至 1023

LED狀態

LED 適用 用戶指示燈 (STAT)

LED 綠色 適用 PWR

LED 綠色 適用 RUN

每個通道 1 個

LED 綠色 適用 I/O 狀態

LED 紅色 適用 模塊錯誤 (ERR)
深度 70 mm
高度 80 mm
寬度 90 mm
PLC n°1端子 (-)PW_OUT_NEG
(+)PW_OUT_POS
(0)IN_DIS#0
(1)IN_DIS#1
(2)IN_DIS#2
(3)IN_DIS#3
(4)IN_DIS#4
(5)IN_DIS#5
ALT
COM_NEG#0-5
TB_TOP
PLC n°2端子 (-)PW_OUT_NEG
(+)PW_OUT_POS
(0)IN_DIS#0
(1)IN_DIS#1
(2)IN_DIS#2
(3)IN_DIS#3
(4)IN_DIS#4
(5)IN_DIS#5
ALT_1
COM_POS#0-5
TB_TOP
PLC n°3端子 (0)OUT_DIS#0
(1)OUT_DIS#1
(2)OUT_DIS#2
(3)OUT_DIS#3
(COM0)COM#0-2
(COM1)COM#3
(GND)GROUND
(L)PW
(N)PW
TB_BOTTOM
產品重量 0.23 kg
抗瞬時斷電 10 ms

絕緣性能

1500 V 在I/O和接地端之間持續1分鐘

1500 V 在斷開觸點之間持續1分鐘
產品認證 CSA、UL
標識 CE
運行溫度 0...55 °C
貯存環境溫度 -25...70 °C
相對濕度 30...95 % 無冷凝
IP 防護等級 IP20
工作海拔 0...2000 m
存儲高度 0...3000 m

抗振動

0.075 mm, 10...57 Hz 安裝于: 35 mm 不對稱導軌 DIN

1 gn, 57...150 Hz 安裝于: 35 mm 不對稱導軌 DIN
1.6 mm, 2...25 Hz 安裝于: 板或有固定套件的板
4 gn, 25...100 Hz 安裝于: 板或有固定套件的板
抗沖擊 15 gn 適用 11 ms

產品型號

TWDLMDA20DTK
TWDLMDA20DUK
TWDLMDA20DRT
TWDLMDA40DTK
TWDLMDA40DUK
TWDLCAA10DRF
TWDLCDA10DRF
TWDLCAA16DRF
TWDLCDA16DRF
TWDLCAA24DRF
TWDLCDA24DRF
TWDLCAA40DRF
TWDLCAE40DRF
TWDDDI8DT
TWDDAI8DT
TWDDDI16DT
TWDDDI16DK
TWDDDI32DK
TWDDMM8DRT
TWDDMM24DRF
TWDDRA8RT
TWDDDO8TT
TWDDDO8UT
TWDDRA16RT
TWDDDO16TK
TWDDDO16UK
TWDDDO32TK
TWDDDO32UK
TWDAMI2HT
TWDAMM3HT
TWDALM3LT
TWDAMO1HT
TWDAMI4LT
TWDAVO2HT
TWDAMI8HT
TWDARI8HT
TWDNOZ485D
TWDNOZ232D
TWDNOZ485T
TWDNAC485T
TWDNAC485D
TWDNAC232D
