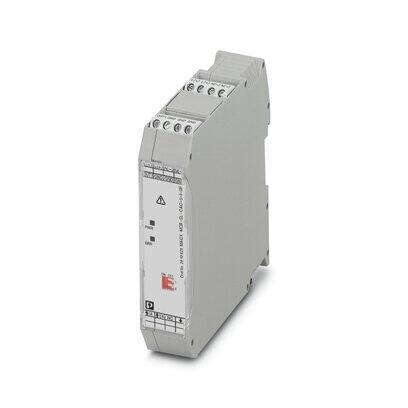

MACX MCR-SL-CAC-5-I(-UP)把1 A或5 A電流轉換成0...20 mA或4...20 mA標準模擬量信號。 位于外殼側面的DIP開關可用于輸入和輸出電流的組態：
MACX MCR-SL-CAC-5-I 電流互感器帶有一個范圍從19.2 V DC 到 30 V DC的供電電壓。
MACX MCR-SL-CAC-5-I 電流互感器帶有一個范圍從19.2 V DC 到 253 V DC的寬域供電電壓。
| 環境溫度（運行） | -20 °C ... 65 °C (-4 °F ... 149 °F) |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| 高度 | 2000 m |
| 允許濕度（運行） | 10 % ... 95 % (無冷凝) |
| 保護等級 | IP20 |
| 抗噪音 | EN 61000-6-2 受到干擾時，那有可能是最小的偏差。 |
| 可配置／可編程 | 通過DIP開關 |
|---|---|
| 輸入電流范圍 | 0 A ... 5 A |
| 最小輸入電流的設置范圍 | 0 A AC ... 1 A (可組態) |
| 輸入電流的設置范圍 | 0 A AC ... 5 A (可組態) |
| 過載量 | 2xIN（持續） |
| 電涌強度 | 20xIN（1s） |
| 額定頻率fN | 50 Hz |
| 頻率測量范圍 | 45 Hz ... 65 Hz |
| 連接方式 | 螺釘連接端子 |
| 輸出名稱 | 電流輸出 |
|---|---|
| 可配置／可編程 | 通過DIP開關 |
| 電流輸出信號 | 0 mA ... 20 mA (可組態) |
| 4 mA ... 20 mA (可組態) | |
| 輸出電流 | 25 mA |
| 負載/輸出負載電流輸出 | < 500 Ω (20 mA) |
| 波動 | < 10 mVSS (用于 500 Ω ，20 mA時) |
| 狀態顯示 | 紅色LED（故障），綠色LED（就緒） |
| 電源電壓范圍 | 19.2 V AC/DC ... 253 V AC/DC |
|---|---|
| 電流耗量 | < 30 mA (UB=24 V DC 時，IOUT=20 mA) |
| < 13 mA (在UB=230 V AC時，IOUT=20 mA) | |
| 功耗 | < 0.9 W (UB=24 V DC 時，IOUT=20 mA) |
| < 3.4 W (在UB=230 V AC時，IOUT=20 mA) |
| 連接方式 | 螺釘連接 |
|---|---|
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 可連接導向橫截面 AWG | 24 ... 14 |
| 傳輸誤差 | ≤ 0.5 % (額定狀態下，額定值范圍內) |
|---|---|
| 溫度系數 | < 0.02 %/K |
| 溫度系數，典型值 | < 0.015 %/K |
| 階躍響應（10-90%） | ≤ 300 ms |
| 典型值 200 ms | |
| 過電壓等級 | III |
| 污染等級 | 2 |
| 測試電壓，輸入／輸出 | 4 kV (50 Hz，1 min) |
| 測試電壓，輸出／電源 | 2 kV (50 Hz，1 min) |
| 電磁兼容性 | 符合EMC條例 |
| 發射干擾 | EN 61000-6-4 |
| 抗噪音 | EN 61000-6-2 受到干擾時，那有可能是最小的偏差。 |
| 顏色 | 灰色 |
| 外殼材料 | 非增強型聚酰胺 PA |
| 安裝位置 | 任意 |
| 電磁兼容性 | 符合EMC條例 |
|---|---|
| 發射干擾 | EN 61000-6-4 |
| 連接符合標準 | CUL |
| 標準/規程 | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| 備注 | 標準 B |
| 標準/規程 | EN 61000-4-5 |
| EN 61000-4-6 |
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 環保使用期限 = 50 |
| 更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
| ECLASS 10.0.1 | 27210123 |
|---|---|
| ECLASS 11.0 | 27210123 |
| ECLASS 4.0 | 27271100 |
| ECLASS 4.1 | 27200300 |
| ECLASS 5.0 | 27200300 |
| ECLASS 5.1 | 27200300 |
| ECLASS 6.0 | 27210100 |
| ECLASS 7.0 | 27210123 |
| ECLASS 9.0 | 27210123 |
