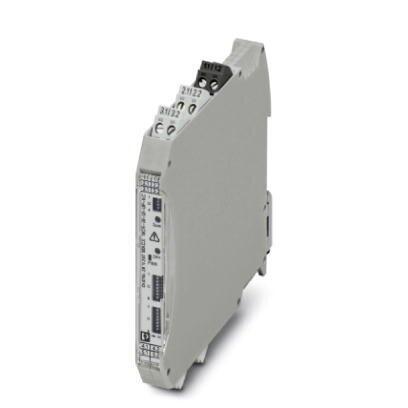

菲尼克斯隔離放大器-MACX MCR-UI-UI-UP-NC-2811297

菲尼克斯隔離放大器-MACX MCR-UI-UI-UP-NC-2811297

產品價格：￥面議（人民幣）

規格：MACX MCR-UI-UI-UP-NC

發貨地：上海

品牌：

最小起訂量：1只

QQ洽談點擊詢價進入商鋪

上海元鋅自動化系統有限公司

誠信商家

會員級別：

鉆石會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海元鋅自動化系統有限公司

商鋪名稱：上海元鋅自動化系統有限公司

聯系人：丁工（小姐）

聯系手機：

固定電話：

企業郵箱：2852533474@qq.com

聯系地址：上海市寶山區滬太路5589-5689號E座106

郵編：200237

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

優勢

通過前置DIP開關可設置超過1600種信號轉換功能
可達SIL 2，符合EN 61508
允許在2區內安裝
用于隔離，過濾，放大和轉換標準模擬信號的模擬隔離放大器
輸入輸出信號可組態，包括雙極電流和電壓信號
電源電壓的狀態指示器
寬域供電19.2 ... 253 V AC/DC
螺釘或回拉式彈簧連接（直插式連接）
3路電隔離
有源或無源輸出

關鍵商業數據

Orderkey	2811297
包裝單位	1 STK
Sales key	CK1111 -
GTIN	4046356288910
單件重量（不含包裝）	167.200 g

產品圖
尺寸
輸入數據
電源
概述
一致性/認證
分類

注意
環境條件
輸出數據
連接數據
標準和規范
Environmental Product Compliance

產品圖


應用圖液位測量，帶模擬量輸入模塊（有源輸入卡件）		應用圖分路測量和一個帶模擬量輸入以及Inline端子的Inline卡件（無源輸入模塊）

結構框圖		尺寸圖

圖畫文字

注意

使用限制	EMC：A類產品，參見下載區內的制造商聲明

尺寸

寬度	12.5 mm
高度	112.5 mm
深度	113.7 mm
	114.5 mm (卡接到符合EN 60715標準的DIN導軌NS 35/7,5上)

環境條件

環境溫度（運行）	-20 °C ... 70 °C
環境溫度（存放/運輸）	-40 °C ... 85 °C
高度	≤ 2000 m
保護等級	IP20 (未經過UL認證)
抗噪音	EN 61000-6-2 受到干擾時，那有可能是最小的偏差。

輸入數據

輸入數量	1
電壓輸入信號	0 mV ... 50 mV
	0 mV ... 60 mV
	0 mV ... 75 mV
	0 mV ... 100 mV
	0 mV ... 120 mV
	0 mV ... 150 mV
	0 mV ... 200 mV
	0 mV ... 300 mV
	0 mV ... 500 mV
	0 V ... 1 V
	0 V ... 1.5 V
	0 V ... 2 V
	0 V ... 3 V
	0 V ... 5 V
	0 V ... 10 V (可用DIP開關進行組態)
	0 V ... 15 V
	0 V ... 20 V
	0 V ... 30 V
	0 V ... 50 V
	0 V ... 100 V
	-50 mV ... 50 mV
	-60 mV ... 60 mV
	-75 mV ... 75 mV
	-100 mV ... 100 mV
	-120 mV ... 120 mV
	-150 mV ... 150 mV
	-200 mV ... 200 mV
	-300 mV ... 300 mV
	-500 mV ... 500 mV
	-1 V ... 1 V
	-1.5 V ... 1.5 V
	-2 V ... 2 V
	-3 V ... 3 V
	-5 V ... 5 V
	-10 V ... 10 V
	-15 V ... 15 V
	-20 V ... 20 V
	-30 V ... 30 V
	-50 V ... 50 V
	-100 V ... 100 V
	1 V ... 5 V
	2 V ... 10 V
電流輸入信號	0 mA ... 1 mA (可用DIP開關進行組態)
	0 mA ... 1.5 mA
	0 mA ... 2 mA
	0 mA ... 3 mA
	0 mA ... 5 mA
	0 mA ... 10 mA
	0 mA ... 15 mA
	0 mA ... 20 mA
	0 mA ... 30 mA
	0 mA ... 50 mA
	0 mA ... 100 mA
	-1 mA ... 1 mA
	-1.5 mA ... 1.5 mA
	-2 mA ... 2 mA
	-3 mA ... 3 mA
	-5 mA ... 5 mA
	-10 mA ... 10 mA
	-15 mA ... 15 mA
	-20 mA ... 20 mA
	-30 mA ... 30 mA
	-50 mA ... 50 mA
	-100 mA ... 100 mA
	1 mA ... 5 mA
	2 mA ... 10 mA
	4 mA ... 20 mA
輸入電壓	± 100 V
輸入電流	± 100 mA
輸入電壓的輸入電阻	大約 1 MΩ (±1 V DC ... ±100 V DC)
輸入電流的輸入電阻	大約 10 Ω (±10mADC... ±100mADC)

輸出數據

輸出數量	1
可配置／可編程	是，可切換
電壓輸出信號	0 V ... 10 V (可用DIP開關進行組態)
	0 V ... 5 V
	2 V ... 10 V
	1 V ... 5 V
	-10 V ... 10 V
	-5 V ... 5 V
	0 V ... 2.5 V
	0.5 V ... 2.5 V
	-2.5 V ... 2.5 V
電流輸出信號	0 mA ... 5 mA
	0 mA ... 10 mA
	0 mA ... 20 mA (可用DIP開關進行組態)
	1 mA ... 5 mA
	2 mA ... 10 mA
	4 mA ... 20 mA
	-5 mA ... 5 mA
	-10 mA ... 10 mA
	-20 mA ... 20 mA
輸出電壓	15 V
輸出電流	35 mA
負載/輸出負載電壓輸出	≥ 1 kΩ (10 V)
負載/輸出負載電流輸出	≤ 600 Ω (20 mA；有源)
	無源： ≤（UB-2V）/I_outmax
波動	< 10 mV_rms

電源

電源電壓范圍	24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz)

連接數據

連接方式	螺釘連接
連接系統	COMBICON
剝線長度	8 mm
螺紋	M3
硬導線橫截面	0.2 mm2 ... 2.5 mm2
柔性導線橫截面	0.2 mm2 ... 2.5 mm2
可連接導向橫截面 AWG	24 ... 14

概述

通道數目	1
傳輸誤差	≤ 0.1 % (比較最終值)
溫度系數	0.0075 %/K
截止頻率（3dB）	10 kHz (可切換為30Hz)
調零	± 4 %
量程調整	± 4 %
階躍響應（10-90%）	35 μs (10kHz時)
	11 ms (30Hz時)
保護電路	瞬態保護
過電壓等級	II
污染等級	2
額定絕緣電壓	300 V AC
電磁兼容性	符合EMC條例
抗噪音	EN 61000-6-2 受到干擾時，那有可能是最小的偏差。
顏色	灰色
外殼材料	PA 6.6-FR
安裝位置	任意

標準和規范

電磁兼容性	符合EMC條例
名稱	GB Standard
標準/規程	GB 3836.1
	GB 3836.8

一致性/認證

名稱	CE
	CE合規
名稱	ATEX
標識	? II 3 G Ex nA IIC T4 Gc
	BVS 09 ATEX E 028 X
名稱	IECEx
標識	Ex ec IIC T4 Gc
	IECEx BVS 09.0013X
名稱	CCC / China-Ex
標識	Ex nA IIC T4 Gc
名稱	INMETRO
標識	Ex ec IIC T4 Gc
	DNV 21.0125 X
名稱	UL，美國/加拿大
標識	UL 61010 Listed
	Class I, Div. 2, Groups A, B, C, D T4
	Class I, Zone 2, Group IIC
名稱	造船業許可
	DNV GL TAA00000AG
名稱	Safety Integrity Level (SIL, IEC 61508)
標識	2
Temperature	B
Humidity	B
Vibration	A
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Environmental Product Compliance

REACh SVHC	Lead 7439-92-1
China RoHS	環保使用期限 = 50
	更多有害物質的詳情，請參考“下載區”內的“制造商聲明”

分類

ECLASS

ECLASS 10.0.1	27210120
ECLASS 11.0	27210120
ECLASS 4.0	27210100
ECLASS 4.1	27210100
ECLASS 5.0	27210100
ECLASS 5.1	27210100
ECLASS 6.0	27210100
ECLASS 7.0	27210120
ECLASS 9.0	27210120

ETIM

ETIM 4.0	EC002653
ETIM 6.0	EC002653
ETIM 7.0	EC002653

UNSPSC

UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121008
UNSPSC 18.0	39121008
UNSPSC 19.0	39121008
UNSPSC 20.0	39121008
UNSPSC 21.0	39121008
