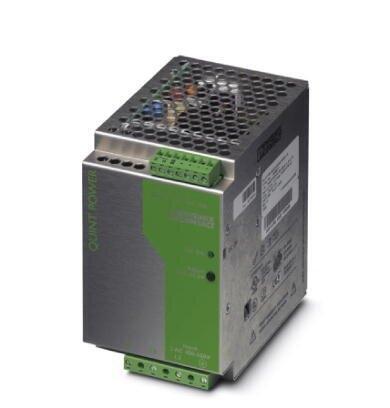

QUINT POWER是功能強大的60——960 W DC的通用電源設備。 提供寬域輸入，具備單相與三相型號，帶國際認證，該解決方案是無可比擬的。 QUINT POWER提供可靠的電源： 大容率的電容能夠保證滿載情況下干線緩沖時間超過20 ms。 即使在發生缺相故障時，所有三相設備仍能提供完全輸出電力。 Power Boost功率裕度具有高啟動電流，用于負載啟動，確保熔斷器可靠觸發。 預防性功能監視可診斷非正常工作狀態，將系統的故障時間降至。 有源晶體管開關輸出和浮地繼電器觸點可實現遠程監視。 所有模塊具有空載和短路保護，輸出電壓穩定且可調節，輸出電壓為12、24或48V DC，輸出電流為2.5、5、10、20、30或40A。該產品系列還包括可用于Ex 2區的電源、不間斷電源、AS-i電源和Quint電源。
| 寬度 | 85 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 備用端子寬度 | 122 mm |
| 備用端子高度 | 130 mm |
| 備用裝配視圖 | 88 mm |
| 左側/右側安裝距離 | 0 mm / 0 mm |
| 頂部/底部安裝距離 | 50 mm / 50 mm |
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -25 °C ... 70 °C (> 60 °C 衰減: 2.5 %/K) |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許的相對濕度（操作） | 95 % (25°C時，無冷凝) |
| 污染等級 | 2 |
| 額定輸入電壓范圍 | 3x 400 V AC ... 500 V AC |
|---|---|
| 輸入電壓范圍 | 3x 320 V AC ... 575 V AC (適用所有的三相電網) |
| 450 V DC ... 800 V DC | |
| AC頻率范圍 | 45 Hz ... 65 Hz |
| DC頻率范圍 | 0 Hz |
| PE放電電流 | < 3.5 mA |
| 電耗量 | 約 3x 0.63 A (400 V AC) |
| 3x 0.57 A (480 V AC) | |
| 額定功耗 | 280 W |
| 沖擊電涌電流 | < 15 A (典型) |
| 電網緩沖時間 | > 40 ms (400 V AC) |
| > 40 ms (480 V AC) | |
| 輸入熔斷器 | 5 A (慢熔斷，內部) |
| 推薦使用的輸入保護斷路器 | 3x 6 A ... 16 A (特性B、C、D、K) |
| 保護名稱 | 瞬態電涌保護 |
| 保護電路/組件 | 壓敏電阻 |
| 額定輸出電壓 | 24 V DC ±1 % |
|---|---|
| 輸出電壓（USet）的設置范圍 | 22.5 V ... 28.5 V |
| 額定輸出電流（IN） | 10 A (高達60 °C) |
| POWER BOOST (IBoost) | 15 A |
| 衰減 | 60 °C ... 70 °C (2.5 % / K) |
| 并連 | 是，用于冗余和增加容量 |
| 串連 | 是 |
| 反饋電壓電阻 | 35 V DC |
| 主動電流限制 | ca. IBOOST=15A（短路情況下） |
| 控制偏差 | < 1 % (負載的變化，靜態10 % ... 90 %) |
| < 2 % (負載的變化，動態10 % ... 90 %) | |
| < 0.1 % (輸入電壓的變化范圍為±10 %) | |
| 殘波 | < 20 mVSS (額定值) |
| 輸出功率 | 240 W |
| 典型響應時間 | < 1 s |
| 峰值切換電壓額定負載 | < 100 mVSS (20 MHz) |
| 空轉功耗 | < 4 W |
| 額定負載功率損耗 | < 28 W |
| 凈重 | 1.1 kg |
|---|---|
| 工作電壓顯示 | 綠色LED |
| 效率 | > 90 % |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| 絕緣電壓輸入／輸出 | 4 kV AC (類型測試) |
| 2 kV AC (常規測試) | |
| 絕緣電壓輸入／PE | 3.5 kV AC (類型測試) |
| 2 kV AC (常規測試) | |
| 絕緣電壓輸出／PE | 500 V DC (常規測試) |
| 保護等級 | IP20 |
| I (帶PE連接) | |
| 安裝位置 | 水平DIN導軌NS35，EN60715 |
| 組裝說明 | 可并排安裝：水平間距0 mm，垂直間距50 mm |
| 連接方式 | 螺釘連接 |
|---|---|
| 剛性導線最小橫截面 | 0.2 mm2 |
| 剛性導線橫截面 | 2.5 mm2 |
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 最小導線橫截面AWG | 24 |
| 導線橫截面AWG | 12 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 連接方式 | 螺釘連接 |
|---|---|
| 剛性導線最小橫截面 | 0.2 mm2 |
| 剛性導線橫截面 | 2.5 mm2 |
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 最小導線橫截面AWG | 24 |
| 導線橫截面AWG | 12 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 輸出名稱 | DC OK有源 |
|---|---|
| 輸出說明 | UOUT>0.9xUN： 高信號 |
| 切換電壓 | ≤ 24 V |
| 輸出電壓 | + 24 V DC (信號) |
| 啟動電流 | ≤ 40 mA |
| 連續負載電流 | ≤ 40 mA |
| 狀態顯示 | “DC OK” LED 綠色 |
| 關于狀態顯示的注意事項 | UOUT< 0.9 x UN： LED閃爍 |
| 剛性導線最小橫截面 | 0.2 mm2 |
| 剛性導線橫截面 | 2.5 mm2 |
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 最小導線橫截面AWG | 24 |
| 導線橫截面AWG | 12 |
| 最小緊固扭矩 | 0.5 Nm |
| 緊固扭矩 | 0.6 Nm |
| 螺紋 | M3 |
| 輸出名稱 | DC OK浮點 |
| 輸出說明 | 繼電器觸點，UOUT>0.9xUN： 觸點吸合 |
| 切換電壓 | ≤ 30 V AC/DC |
| 啟動電流 | ≤ 1 A |
| 連續負載電流 | ≤ 1 A |
| 狀態顯示 | “DC OK” LED 綠色 |
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
|---|---|
| 發射干擾 | EN 55011 (EN 55022) |
| 抗干擾 | EN 61000-6-2 |
| 連接符合標準 | CUL |
| 標準/規程 | EN 61000-4-2 |
| 觸點放電 | 8 kV |
| 標準/規程 | EN 61000-4-3 |
| 頻率范圍 | 80 MHz ... 2 GHz |
| 測試場強 | 10 V/m |
| 標準/規程 | EN 61000-4-4 |
| 備注 | 標準 B |
| 標準/規程 | EN 61000-6-3 |
| EN 61000-4-6 | |
| 頻率范圍 | 0.15 MHz ... 80 MHz |
| 電壓 | 10 V |
| 標準/規程 | EN 61000-4-11 |
| 低壓指令 | 符合低電壓指令2014/35/EC |
| 標準——電氣安全 | EN 62368-1 |
| 標準——安全超低電壓 | EN 62368-1 (SELV) |
| EN 60204 (PELV) | |
| 標準——安全絕緣 | DIN VDE 0100-410 |
| 標準——防止沖擊電流，電氣設備中保護性隔離的基本要求 | EN 62368-1 |
| 標準——主協波電流限值 | EN 61000-3-2 |
| 標準 - 設備安全 | GS（經過安全測試） |
| 造船工業許可 | DNV GL (EMC A) |
| UL認證 | UL/C-UL，隸屬UL 508 |
| UL/C-UL認證UL 60950-1 | |
| UL ANSI/ISA-12.12.01 I級，Ⅱ類，A，B，C，D組（危險區域） | |
| 電擊 | 18 ms，30g，在每個空間方向（符合IEC 60068-2-27） |
| 振動（操作） | < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6） |
| 15 Hz ... 150 Hz、2.3g、90 min. | |
| CB認證 | |
| 電涌電壓類別 (EN 62477-1) | III |
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 環保使用期限 = 25； |
| 更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
| ECLASS 10.0.1 | 27040701 |
|---|---|
| ECLASS 11.0 | 27040701 |
| ECLASS 4.0 | 27040700 |
| ECLASS 4.1 | 27040700 |
| ECLASS 5.0 | 27049000 |
| ECLASS 5.1 | 27049000 |
| ECLASS 6.0 | 27049000 |
| ECLASS 7.0 | 27049002 |
| ECLASS 9.0 | 27040701 |
