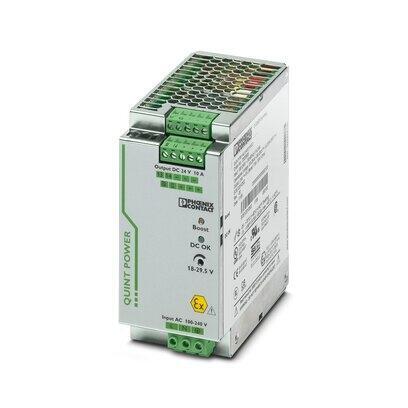

功能強大的QUINT POWER電源
QUINT POWER斷路器可在六倍于額定電流時以熱磁方式快速脫扣，從而提供選擇性系統保護并節省成本費用。此外，通過預防性功能監控還可以確保很高的系統有效性，因為它在故障發生前便可以發出臨界運行狀態報告。
采用POWER BOOST靜態功率裕度，可靠地啟動大型負載。因為電壓可調，能覆蓋18 V DC ... 29.5 V DC之間的所有范圍。
| 寬度 | 60 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 備用端子寬度 | 122 mm |
| 備用端子高度 | 130 mm |
| 備用裝配視圖 | 63 mm |
| 左側/右側安裝距離 | 5 mm / 5 mm |
| 頂部/底部安裝距離 | 50 mm / 50 mm |
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -40 °C ... 70 °C (> 60 °C 衰減: 2.5 %/K) |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許的相對濕度（操作） | 100 % (25°C時，無冷凝) |
| 氣候等級 | 3K3（符合EN 60721標準） |
| 污染等級 | 2 |
| 安裝高度 | ≤ 5000 m |
| 額定輸入電壓范圍 | 100 V AC ... 240 V AC |
|---|---|
| 110 V DC ... 250 V DC | |
| 輸入電壓范圍 | 85 V AC ... 264 V AC |
| 90 V DC ... 410 V DC +5 % (UL 508: ≤ 250 V DC) | |
| 介電強度 | 300 V AC |
| AC頻率范圍 | 50 Hz ... 60 Hz |
| PE放電電流 | < 3.5 mA |
| 電耗量 | 4 A (100 V AC) |
| 1.7 A (240 V AC) | |
| 2.2 A (120 V AC) | |
| 1.3 A (230 V AC) | |
| 2.5 A (110 V DC) | |
| 1.2 A (220 V DC) | |
| 3.4 A (110 V DC) | |
| 1.5 A (250 V DC) | |
| 額定功耗 | 303 VA |
| 沖擊電涌電流 | < 15 A |
| 電網緩沖時間 | 典型值 36 ms (120 V AC) |
| 典型值 36 ms (230 V AC) | |
| 輸入熔斷器 | 10 A (慢熔斷，內部) |
| 推薦使用的輸入保護斷路器 | 10 A ... 20 A (AC: 特性B、C、D、K) |
| 保護名稱 | 瞬態電涌保護 |
| 保護電路/組件 | 壓敏電阻，氣體放電管 |
| 額定輸出電壓 | 24 V DC ±1 % |
|---|---|
| 輸出電壓（USet）的設置范圍 | 18 V DC ... 29.5 V DC (> 24 V DC，持續容量) |
| 額定輸出電流（IN） | 10 A (-25 °C ... 60 °C，UOUT = 24 V DC) |
| POWER BOOST (IBoost) | 15 A (-25 °C ... 40 °C恒定，UOUT = 24 V DC) |
| 選擇性熔斷 (ISFB) | 60 A (12毫秒) |
| 衰減 | 60 °C ... 70 °C (2.5 % / K) |
| 并連 | 是，用于冗余和增加容量 |
| 串連 | 是 |
| 反饋電壓電阻 | ≤ 35 V DC |
| 輸出端處的過電壓保護 (OVP) | ≤ 32 V DC |
| 控制偏差 | < 1 % (負載的變化，靜態10 % ... 90 %) |
| < 2 % (負載的變化，動態10 % ... 90 %) | |
| < 0.1 % (輸入電壓的變化范圍為±10 %) | |
| 殘波 | < 50 mVSS (額定值) |
| 輸出功率 | 240 W |
| 典型響應時間 | < 0.15 s |
| 空轉功耗 | 9.1 W |
| 額定負載功率損耗 | 22 W |
| 凈重 | 1.1 kg |
|---|---|
| 效率 | 典型值 92.5 % (230 V AC) |
| MTBF (IEC 61709, SN 29500) | > 940000 h (25 °C) |
| > 530000 h (40 °C) | |
| > 230000 h (60 °C) | |
| 絕緣電壓輸入／輸出 | 4 kV AC (類型測試) |
| 2 kV AC (常規測試) | |
| 絕緣電壓輸入／PE | 3.5 kV AC (類型測試) |
| 2 kV AC (常規測試) | |
| 絕緣電壓輸出／PE | 500 V DC (常規測試) |
| 保護等級 | IP20 |
| I | |
| 安裝位置 | 水平DIN導軌NS35，EN60715 |
| 組裝說明 |
可并排安裝：PN ≥50 %，水平間距5 mm，若有帶點部件，則距離15 mm，垂直間距50 mm 可并排安裝：PN <50 %，水平間距0 mm，頂部垂直距離40 mm，底部垂直距離20 mm |
| 連接方式 | 螺釘連接 |
|---|---|
| 剛性導線最小橫截面 | 0.2 mm2 |
| 剛性導線橫截面 | 2.5 mm2 |
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 最小導線橫截面AWG | 16 |
| 導線橫截面AWG | 12 |
| 剝線長度 | 7 mm |
| 螺紋 | M3 |
| 連接方式 | 螺釘連接 |
|---|---|
| 剛性導線最小橫截面 | 0.2 mm2 |
| 剛性導線橫截面 | 2.5 mm2 |
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 最小導線橫截面AWG | 16 |
| 導線橫截面AWG | 12 |
| 剝線長度 | 7 mm |
| 螺紋 | M3 |
| 剛性導線最小橫截面 | 0.2 mm2 |
|---|---|
| 剛性導線橫截面 | 2.5 mm2 |
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 最小導線橫截面AWG | 16 |
| 導線橫截面AWG | 12 |
| 螺紋 | M3 |
| 抗噪的電磁兼容要求 | EN 61000-6-1 |
|---|---|
| EN 61000-6-2 | |
| 噪音排放的電磁兼容要求 | EN 61000-6-3 |
| EN 61000-6-4 | |
| HART FSK Physical Layer Test Specification Compliance | 符合輸出電壓UOut |
| 標準——電氣安全 | IEC 61010-2-201 (SELV) |
| 標準 - 測量、控制和實驗室使用的設備的安全 | IEC 61010-1 |
| 標準——安全超低電壓 | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| 標準——安全絕緣 | IEC 61010-2-201 |
| 標準——主協波電流限值 | EN 61000-3-2 |
| 標準 - 設備安全 | BG （設計測試） |
| 爆炸性氣體環境 | EN 60079-15 （2 區） |
| 電源變化/欠壓 | SEMI F47-0706 一致性 |
| 軌道應用 | EN 50121-4 |
| EN 50121-3-2 | |
| 過電壓類別EN 61010-1 | II (≤ 5000 m) |
| 過電壓類別EN 62477-1 | III (≤ 2000 m) |
| UL認證 | UL/C-UL，隸屬UL 508 |
|---|---|
| UL/C-UL認證UL 60950-1 | |
| UL ANSI/ISA-12.12.01 I級，Ⅱ類，A，B，C，D組（危險區域） | |
| CSA | CAN/CSA-C22.2 No. 60950-1-07 |
| CSA-C22.2 No. 107.1-01 | |
| SIQ | BG （型號已認證） |
| 造船工業許可 | DNV GL (EMC B), ABS, LR, RINA, NK, BV |
| DeviceNet認證 | DeviceNet? 電源一致性測試 |
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
|---|---|
| 低壓指令 | 符合低電壓指令2014/35/EC |
| 靜電放電 | EN 61000-4-2 |
| 觸點放電 | 8 kV (強度測試4) |
| 空氣放電 | 15 kV (強度測試4) |
| 高頻電磁場 | EN 61000-4-3 |
| 頻率范圍 | 80 MHz ... 1 GHz |
| 測試場強 | 20 V/m (強度測試 3) |
| 頻率范圍 | 1 GHz ... 2 GHz |
| 測試場強 | 10 V/m (強度測試 3) |
| 頻率范圍 | 2 GHz ... 3 GHz |
| 測試場強 | 10 V/m (強度測試 3) |
| 備注 | 標準 A |
| 電快速瞬變（脈沖串） | EN 61000-4-4 |
| 輸入 | 4 kV (強度測試4 - 非對稱) |
| 輸出 | 2 kV (強度測試3 - 非對稱) |
| 信號 | 2 kV (強度測試4 - 非對稱) |
| 備注 | 標準 A |
| 電涌電壓負載（電涌） | EN 61000-4-5 |
| 輸入 | 2 kV (強度測試3 - 對稱) |
| 4 kV (強度測試4 - 非對稱) | |
| 輸出 | 1 kV (強度測試2 - 對稱) |
| 2 kV (強度測試3 - 非對稱) | |
| 信號 | 1 kV (強度測試2 - 非對稱) |
| 備注 | 標準 A |
| 傳導干擾 | EN 61000-4-6 |
| I/O/S | 非對稱 |
| 頻率范圍 | 0.15 MHz ... 80 MHz |
| 電壓 | 10 V (強度測試 3) |
| 備注 | 標準 A |
| 標準A | 規定限度內的正常操作行為。 |
| 標準B | 可通過設備自我恢復的操作性能臨時性降級。 |
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 環保使用期限 = 25； |
| 更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
