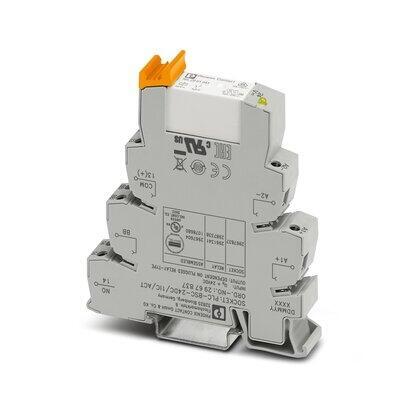

| 注釋類型 | 操作注意事項 |
|---|---|
| 注意事項 | 當相鄰模塊的相同接線端子間電壓大于250 V (L1, L2, L3)時，要插入隔離板 PLC-ATP。電位橋接時采用 FBST 8-PLC... 或 FBST 500...。 |
| 注釋類型 | 操作注意事項 |
| 注意事項 | PLC-ATP隔板應安裝在相鄰模塊之間以確保安全隔離 |
| 注釋類型 | 組裝說明： |
| 注意事項 | 在每一個PLC端子條的首尾都要求安裝PLC-ATP隔板。 |
| 注釋類型 | 操作注意事項 |
| 注意事項 | 系統安裝人員必須確保產品的防觸電保護（電壓 > 25 V AC/60 V DC時）。產品是一臺沒有防直接接觸保護的內置式設備。 |
| 環境溫度（運行） | -40 °C ... 60 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 高度 | ≤ 2000 m |
| 保護等級 | RT II (繼電器) |
| IP20 (繼電器底座) | |
| ≥ IP54 (安裝位置) |
| 額定輸入電壓 UN | 24 V DC |
|---|---|
| UN下的典型輸入電流 | 18 mA |
| 典型響應時間 | 8 ms |
| 典型釋放時間 | 10 ms |
| 線圈電壓 | 24 V DC |
| 保護電路 | 極性保護 極性保護二極管 |
| 備用二極管 阻尼二極管 | |
| 工作電壓顯示 | 黃色LED |
| 額定條件下的功耗 | 0.43 W |
| 觸點類型 | 1個N/O 觸點 |
|---|---|
| 開關觸點類型 | 單觸點 |
| 觸點材料 | AgSnO2 |
| 切換電壓 | 250 V AC/DC (當相鄰兩個模塊的相同接線端子間的電壓大于250V（L1、L2、L3），必須使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等電位橋接) |
| 最小切換電壓 | 12 V (100 mA時) |
| 最小切換電流 | 100 mA (用于12 V DC) |
| 啟動電流 | 80 A (20 ms) |
| 130 A (峰值，容性負載，230 V AC, 24 μF) | |
| 限制連續電流 | 6 A |
| 10 A (如果端子13、14以及端子BB的都短接，則適用該值) | |
| 額定功率值（電阻負載） | 144 W (24 V DC) |
| 58 W (可用于48 V DC) | |
| 48 W (可用于60 V DC) | |
| 50 W (可用于110 V DC) | |
| 80 W (可用于220 V DC) | |
| 85 W (250 V DC) | |
| 1500 VA (可用于250VAC) | |
| 橋接額定功率（電阻負載） | 240 W (24 V DC。 如果端子13、14以及端子BB的都被短接，則適用該值) |
| 2500 VA (250 V AC。 如果端子13、14以及端子BB的都被短接，則適用該值) | |
| 通斷容量 | 1200 mW |
| 開關容量 | 2 A (24 V、DC13時) |
| 0.2 A (110 V、DC13時) | |
| 0.2 A (250 V、DC13時) | |
| 6 A (24 V、AC15時) | |
| 6 A (120 V、AC15時) | |
| 6 A (250 V、AC15時) |
| 測試電壓 | 4 kV AC (50 Hz，1分鐘，線圈/觸點) |
|---|---|
| 操作模式 | 100%工作因數 |
| 阻燃等級，符合UL 94 | V0 (外殼) |
| 機械壽命 | 3x 107開關次數 |
| 安裝位置 | 任意 |
| 組裝說明 | 無間距排列 |
| 連接名稱 | 線圈側 |
|---|---|
| 連接方式 | 螺釘連接 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.14 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.14 mm2 ... 2.5 mm2 |
| 0.2 mm2 ... 2.5 mm2 (單套管) | |
| 2x 0.5 mm2 ... 1.5 mm2 (TWIN套管) | |
| 可連接導向橫截面 AWG | 26 ... 14 |
| 連接名稱 | 觸點側 |
|---|---|
| 連接方式 | 螺釘連接 |
| 剝線長度 | 8 mm |
| 螺紋 | M3 |
| 硬導線橫截面 | 0.14 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.14 mm2 ... 2.5 mm2 |
| 0.2 mm2 ... 2.5 mm2 (單套管) | |
| 2x 0.5 mm2 ... 1.5 mm2 (TWIN套管) | |
| 可連接導向橫截面 AWG | 26 ... 14 |
| 連接符合標準 | CUL |
|---|---|
| 名稱 | 標準/條例 |
| 標準/規程 | EN 50178 |
| EN 61810-1 | |
| 額定絕緣電壓 | 250 V AC |
| 額定過電壓 | 6 kV |
| 絕緣 | 安全隔離，增強型絕緣 |
| 污染等級 | 3 |
| 過電壓類別 | III |
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 環保使用期限 = 50 |
| 更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
| ECLASS 10.0.1 | 27371601 |
|---|---|
| ECLASS 11.0 | 27371601 |
| ECLASS 4.0 | 27371100 |
| ECLASS 4.1 | 27371100 |
| ECLASS 5.0 | 27371600 |
| ECLASS 5.1 | 27371600 |
| ECLASS 6.0 | 27371600 |
| ECLASS 7.0 | 27371601 |
| ECLASS 9.0 | 27371601 |
