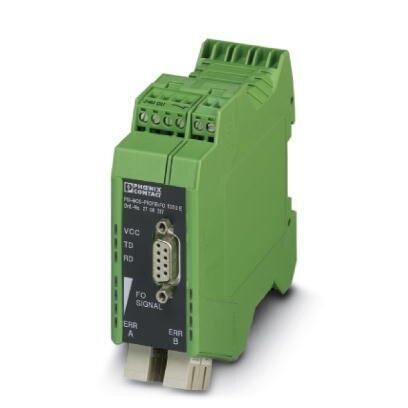

PSI-MOS-PROFIB/FO...設備可將基于銅纜的PROFIBUS接口轉換到光纖。
模塊內置有光信號診斷功能，無論在安裝過程還是在使用過程中都可實時監控光通道的狀態。若光纖路徑上的信號輸出降到某個特定值，浮動開關觸點的狀態會跳變。
PSI-MOS-PROFIB/FO... T T型耦合器可將接口轉換為兩個FO電纜�？捎糜趧摻ň�性結構與環網結構以提高系統可用性。
| 環境溫度（運行） | -20 °C ... 60 °C |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許濕度（運行） | 30 % ... 95 % (無冷凝) |
| 海拔 | ≤ 5000 m (有關限制，請見制造商關于高海拔運行的聲明) |
| ≤ 2000 m (危險位置) | |
| 保護等級 | IP20 |
| 抗干擾 | EN 61000-6-2:2005 |
| 位延遲 | < 1 Bit () |
|---|---|
| 11 Bit () | |
| 位失真，輸入 | ± 35 % (允許) |
| 位失真輸出 | < 6.25 % |
| 電隔離 | VCC // RS-485 |
| 測試電壓數據接口／電源 | 1.5 kVrms (50 Hz，1 min) |
| 電磁兼容性 | 符合EMC準則 89/336/EC |
| 發射干擾 | EN 55011 |
| 安裝類型 | DIN導軌安裝 |
| 凈重 | 263.9 g |
| 外殼材料 | PA 6.6-FR |
| 顏色 | 綠色 |
| MTBF | 307 年數 (Telcordia標準，溫度25°C，21%運作周期（一周5天，一天8小時）) |
| 64 年數 (Telcordia標準，溫度40°C，34.25%運作周期（一周5天，一天12小時）) | |
| MTTF | 614 年數 (SN 29500標準，溫度25°C，占空比21%) |
| 272 年數 (SN 29500標準，溫度40°C，占空比34.25%) | |
| 113 年數 (SN 29500標準，溫度40°C，占空比100%) |
| 額定供電電壓 | 24 V DC (符合UL標準) |
|---|---|
| 電源電壓范圍 | 18 V DC ... 32 V DC (通過插拔式COMBICON螺釘接線端子) |
| 電流耗量 | 145 mA |
| ≤ 2 A (用于在連接站中通過DIN導軌連接器運行) | |
| 典型電流耗量 | 85 mA (24 V DC) |
| 170 mA (符合UL列名，24 V DC) | |
| 110 mA (符合UL認證，24 V DC) | |
| 連接方式 | 插拔式COMBICON螺釘接線端子 |
| 剝線長度 | 7 mm |
| 接口1 | PROFIBUS符合IEC 61158標準，RS-485 2線制，半雙工，自動控制 |
|---|---|
| 工作模式 | 半雙工 |
| 連接方式 | D-SUB-9母頭連接器 |
| 文件格式／編碼 | UART（11Bit，NRZ） |
| 數據方向切換 | 自動控制 |
| 傳輸介質 | 銅 |
| 傳輸長度 | ≤ 1200 m (取決于速率，屏蔽雙絞線 ) |
| 剛性導線最小橫截面 | 0.2 mm2 |
| 剛性導線橫截面 | 2.5 mm2 |
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 最小導線橫截面AWG | 24 |
| 導線橫截面AWG | 14 |
| 串行傳輸率 | ≤ 12 Mbps |
| 額定輸出電壓 | 5 V DC ±0.25 (50 mA) |
| 通道數目 | 2 |
|---|---|
| 最小傳輸功率 | -3.4 dBm () |
| -4.7 dBm () | |
| -5.5 dBm () | |
| 最小接收靈敏度 | -25.5 dBm (多模) |
| -26.5 dBm (單模) | |
| 超范圍接收器 | 0 dBm |
| 波長 | 1300 nm |
| 傳輸長度，包括3 dB系統裕度 | 25 km (F-G 50/125 0.7dB/km，1300nm) |
| 22 km (1300 nm時F-G 62.5/125 0.8 dB/km) | |
| 45 km (在1300 nm時帶 F-E 9/125 0.4 dB/km) | |
| 傳輸介質 | 多模玻璃光纖 |
| 單模玻璃光纖 | |
| 傳輸協議 | RS-485接口，協議透明 |
| 連接方式 | SC雙工 |
| 輸出名稱 | 繼電器輸出 |
|---|---|
| 輸出說明 | 報警輸出 |
| 輸出數目 | 1 |
| 切換電壓 | 60 V DC (電阻式負載、通用負載) |
| 30 V AC (電阻式負載) | |
| 42 V AC (峰值，電阻式負載) | |
| 限制連續電流 | 0.46 A |
| 名稱 | CE |
|---|---|
| CE合規 | |
| 名稱 | EAC |
| 標識 | EAC |
| 名稱 | ATEX |
| 標識 | ? II 3 G Ex nA nC IIC T4 Gc X |
| 附加信息 | 請遵守文檔中的特殊安裝說明！ |
| 名稱 | UL，美國/加拿大 |
| 標識 | 508 Listed |
| 508 Recognized | |
| 名稱 | |
| 附加信息 | |
| 名稱 | |
| 標識 | |
| 附加信息 | |
| 名稱 | 腐蝕性氣體測試 |
| 標識 | ISA-S71.04-1985 G3 Harsh Group A |
| 電磁兼容性 | 符合EMC準則 89/336/EC |
|---|---|
| 測試類型 | 符合EN 60068-2-6/IEC 60068-2-6抗振標準 |
| 測試結果 | 5g，10 ... 150 Hz, 2.5 h, XYZ方向 |
| 測試類型 | 符合EN 60068-2-27/IEC 60068-2-27耐沖擊標準 |
| 測試結果 | 15g，11 ms，半正弦沖擊脈沖 |
| 測試類型 | 符合IEC 60068-2-32標準的自由落體試驗 |
| 測試結果 | 1 m |
| 發射干擾 | EN 55011 |
| 抗干擾 | EN 61000-6-2:2005 |
| 無影響涂層的物質 | 符合P-VW 3.10.7 57 65 0 VW-AUDI-Seat 中央標準 |
| 連接符合標準 | CUL |
| 標準/規程 | EN 61000-4-2 |
| 觸點放電 | ± 6 kV |
| 標準/規程 | EN 61000-4-3 |
| EN 61000-4-4 | |
| 備注 | 標準 B |
| 標準/規程 | EN 61000-4-5 |
| 信號 | ± 1 kV |
| 標準/規程 | EN 55011 |
| EN 61000-4-6 |
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 環保使用期限 = 50 |
| 更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
| ECLASS 10.0.1 | 19170132 |
|---|---|
| ECLASS 11.0 | 19170411 |
| ECLASS 4.0 | 27230200 |
| ECLASS 4.1 | 27230200 |
| ECLASS 5.0 | 27230200 |
| ECLASS 5.1 | 27230200 |
| ECLASS 6.0 | 19179200 |
| ECLASS 7.0 | 19179290 |
| ECLASS 9.0 | 19170114 |
