| 外殼材料 | PA 6.6 |
|---|---|
| 阻燃等級，符合UL 94 | V-2 |
| 顏色 | 黑色 |
| 電氣間隙和爬電距離標準 | EN 60664-1 |
| IEC 60664-1 | |
| 過電壓類別 | III |
| 污染等級 | 2 |
| 安裝類型 | DIN導軌： 35 mm |

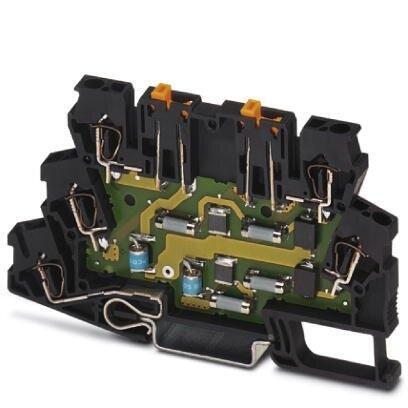

| 類型 | 雙層接線端子，帶分斷刀閘 |
| 位數 | 2 |
| 動作方向 | Line-Earth Ground |
| IEC 類別 | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| VDE要求等級 | C1 |
| C2 | |
| C3 | |
| D1 | |
| 額定電壓 UN | 24 V AC |
| 持續工作電壓UC | 45 V DC |
| 31 V AC | |
| 額定電流 | 300 mA (45 °C) |
| UC時，有效工作電流IC | ≤ 10 μA (每路徑) |
| 殘流IPE | ≤ 20 μA |
| 標稱放電電流In (8/20) μs（線芯-地） | 5 kA |
| 脈沖放電電流Iimp (10/350) μs | 1 kA (每路徑) |
| 總放電電流Itotal (8/20) μs | 10 kA |
| 總放電電流Itotal(10/350) μs | 2 kA |
| 放電電流Imax (8/20) μs（線芯-地） | 5 kA |
| 額定功率脈沖電流lan（10/1000）μs（線芯-地） | 100 A |
| 200 A (總) | |
| 輸出電壓限值1 kV/μs（線芯-地）波峰 | ≤ 55 V |
| 輸出電壓限值1 kV/μs（線芯-地）靜態 | ≤ 55 V |
| 在In下的殘壓（線芯-地） | ≤ 55 V |
| Ian（10/1000）μs下的殘壓（線-地） | ≤ 70 V |
| 電壓保護水平Up（線芯-地） | ≤ 80 V (C2 - 10 kV / 5 kA) |
| ≤ 40 V (靜態) | |
| 響應時間tA（線芯-地） | ≤ 1 ns |
| 輸入衰減aE，非對稱 | 典型值 0.6 dB (500 kHz / 50 Ω) |
| 典型值 0.1 dB (180 kHz/150 Ω系統) | |
| 典型值 0.1 dB (45 kHz/600 Ω系統) | |
| 截止頻率fg（3 dB），非對稱。 （PE）在50 Ω 系統中 | 典型值 3.5 MHz |
| 截止頻率fg（3dB），非對稱。 （PE）在150 Ω 系統中 | 典型值 1.1 MHz |
| 截止頻率fg（3 dB），非對稱。 （PE）在600 Ω 系統中 | 典型值 280 kHz |
| 電容（線芯-地） | 2 nF |
| 每條路徑的電阻 | 9.4 Ω ±10 % |
| 電涌保護故障報警 | 無 |
| 需要的備用保險絲 | 315 mA |
| 電涌電流電阻（導線-接地） | C2 - 10 kV / 5 kA |
| D1 - 1 kA | |
| C3 - 100 A |
| 連接方式 | 回拉式彈簧連接 |
|---|---|
| 接線類型IN | 回拉式彈簧 |
| 接線類型 OUT | 回拉式彈簧 |
| 剝線長度 | 8 mm |
| 柔性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 硬導線橫截面 | 0.2 mm2 ... 4 mm2 |
| 可連接導向橫截面 AWG | 24 ... 14 |
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 環保使用期限 = 50 |
| 更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
| ECLASS 10.0.1 | 27130807 |
|---|---|
| ECLASS 4.0 | 27130800 |
| ECLASS 4.1 | 27130800 |
| ECLASS 5.0 | 27130800 |
| ECLASS 5.1 | 27130800 |
| ECLASS 6.0 | 27130800 |
| ECLASS 7.0 | 27130807 |
| ECLASS 9.0 | 27130807 |
