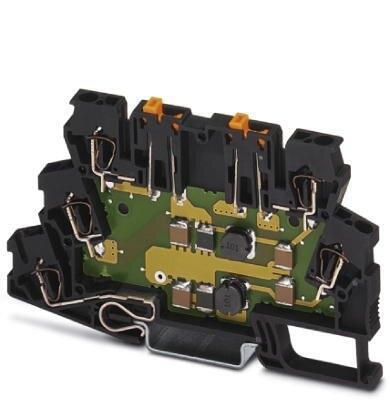

| 外殼材料 | PA 6.6 |
|---|---|
| 阻燃等級，符合UL 94 | V-0 |
| 顏色 | 深黑RAL 9005 |
| 過電壓類別 | III |
| 污染等級 | 2 |
| 安裝類型 | DIN導軌： 35 mm |
| 類型 | 雙層接線端子 |
| 動作方向 | Line-Earth Ground |
| IEC 類別 | C1 |
|---|---|
| C3 | |
| 額定電壓 UN | 24 V AC |
| 持續工作電壓UC | 38 V DC |
| 30 V AC | |
| 額定電流 | 500 mA (55 °C) |
| UC時，有效工作電流IC | ≤ 100 μA (每路徑) |
| 殘流IPE | ≤ 1 mA (每路徑) |
| 標稱放電電流In (8/20) μs（線芯-地） | 350 A (每路徑) |
| 700 A (總) | |
| 總放電電流Itotal (8/20) μs | 700 A |
| 放電電流Imax (8/20) μs（線芯-地） | 1.5 kA (每路徑) |
| 3 kA (總) | |
| 額定功率脈沖電流lan（10/1000）μs（線芯-地） | 40 A (每路徑) |
| 80 A (總) | |
| 輸出電壓限值1 kV/μs（線芯-地）波峰 | ≤ 70 V (每路徑) |
| 輸出電壓限值1 kV/μs（線芯-地）靜態 | ≤ 70 V (每路徑) |
| 在In下的殘壓（線芯-地） | ≤ 80 V |
| Ian（10/1000）μs下的殘壓（線-地） | ≤ 80 V |
| 電壓保護水平Up（線芯-地） | ≤ 80 V (C1 - 500 V / 250 A) |
| 響應時間tA（線芯-地） | ≤ 25 ns |
| 輸入衰減aE，非對稱 | 典型值 40 dB (1 MHz / 150 Ω) |
| 截止頻率fg（3 dB），非對稱。 （PE）在50 Ω 系統中 | 典型值 60 kHz |
| 截止頻率fg（3dB），非對稱。 （PE）在150 Ω 系統中 | 典型值 20 kHz |
| 電容（線芯-地） | 典型值 130 nF |
| 串行電感 | 典型值 100 μH |
| 每條路徑的電阻 | 0.5 Ω |
| 電涌保護故障報警 | 無 |
| 需要的備用保險絲 | 500 mA (T) |
| 電涌電流電阻（導線-接地） | C1 - 500 V / 250 A |
| C3 - 40 A |
| 連接方式 | 回拉式彈簧連接 |
|---|---|
| 接線類型IN | 回拉式彈簧 |
| 接線類型 OUT | 回拉式彈簧 |
| 剝線長度 | 8 mm |
| 柔性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 硬導線橫截面 | 0.2 mm2 ... 4 mm2 |
| 可連接導向橫截面 AWG | 24 ... 12 |
| ECLASS 10.0.1 | 27130807 |
|---|---|
| ECLASS 11.0 | 27130807 |
| ECLASS 4.0 | 27130800 |
| ECLASS 4.1 | 27130800 |
| ECLASS 5.0 | 27130800 |
| ECLASS 5.1 | 27130800 |
| ECLASS 6.0 | 27130800 |
| ECLASS 7.0 | 27130807 |
| ECLASS 9.0 | 27130807 |
