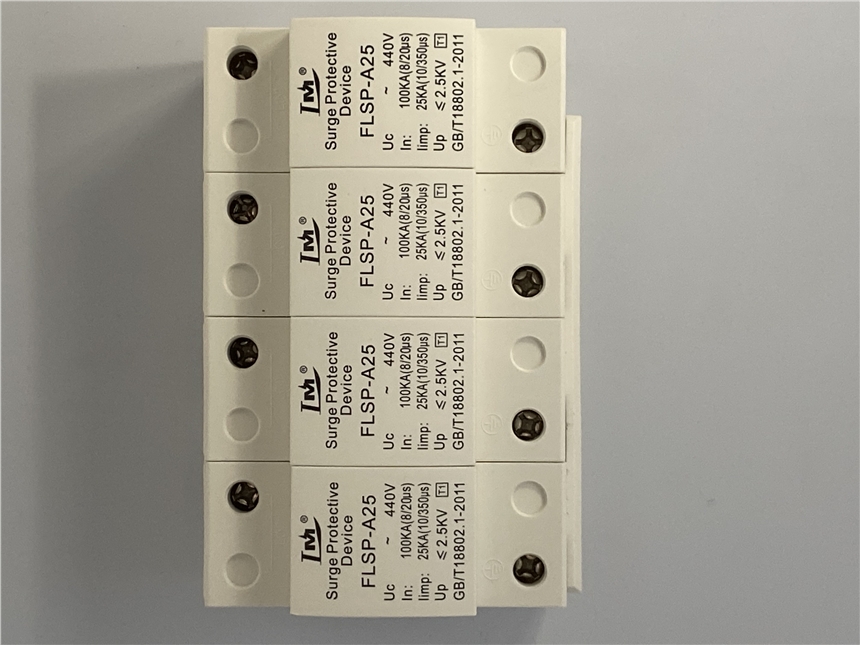

Iimp12.5KAT1級電源浪涌保護器

一、特點：

1、依據E DIN VDE0675-6:1989-11和-6/A1:1996-03。
2、兩級電涌保護器，由底座和插入式保護模塊組成。
3、強大的氧化鋅壓敏電阻/間隙組合，達到了較高的電流泄放能力。— 工作狀態/故障指示標記在監視窗中
4、根據DIN43880，模塊設計尺寸小
5、工作狀態/故障指示標記在監視窗中
  
二、應用范圍：
1、適用于無線移動系統的過壓以及防直擊雷的保護，（依據DINVDE 0110-1：1997-04標準，過壓類別I-IV的設備和裝置）。雷電沖擊電流測試（10/350），依據DIN V ENV61024-1DIN VDE0185第103條。A級電涌保護器，
2、結構緊湊，密封式火花間隙
3、后續電流限定能力專利技術
4、與電源C，D級電涌保護器組合使用，無需退耦器，亦可直接與過壓類別I的終端裝置相連（當UN=230V AC時）
5、低電壓保護等級<1.5KV
6、配有完整的接線，適用于TN和TT的供電系統
7、雙接線端，以及多功能端口，可接導線和匯流排
8、可選擇加裝遙信模塊  
9、配有無緣故障指示窗口。
三、技術參數：
標稱電壓 UN
230V~120V~ 60~ 48V~ 24V~
額定電壓(交流持續運行電壓)
UC255V-/~ 150V-/~ 75V- /~ 60V-/~ 30V-/~
安裝導體截面  0.5mm2 6mm2多股線
標稱電流iN25A
線(零)／地 ≤1.5KV≤800V≤730V≤730V≤630V
工作溫度   －400C...＋800C
電壓保護級別 線／零
安裝寬度   1.5個標準模塊寬
UP≤1.25KV≤640V≤400V≤350V≤180V
標稱放電電流(8/20) 線(零)／地 線／零
外殼材料   紅色熱塑性材料
in3KA2KA2KA1KA1KA
響應時間 tA≤25ns（線／零）或≤100ns(線（零）地)
線＋零／地 5KA4KA4KA2KA2KA

保護等級   IP20。

功能及用途

本系列產品具有性能穩定、通流容量大、輸出殘壓低、快速響應時間等特點。

 適用防雷區域，80~100KA適用于LPZ1~2區， 60~40KA適用于LPZ1~2區，40~20KA適用于LPZ2~3區。此為一般性推薦使用，實際方案設計應綜合考慮防雷環境。

安裝方法

遠距離架空進線在進入建筑物時將零線重復接地。

電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。

建議導線規格：不小于16平方，導線要求短、直。

技術參數

標稱工作電壓Uo380V380V380V380V380V

持續工作電壓Uc385V385V385V385V385V

標稱放電電流In（8/20ms）50kA40kA30kA20kA10kA

放電電流Imax（8/20ms）100kA80kA60kA40kA20kA

電壓保護水平Up4kV3kV2.4kV1.9kV1.5kV

外形尺寸72×90×66mm

響應時間Ta≤25ns

工作溫度范圍Tup-40℃至+80℃

工作狀態指示綠燈為正常工作，紅燈為故障指示。
