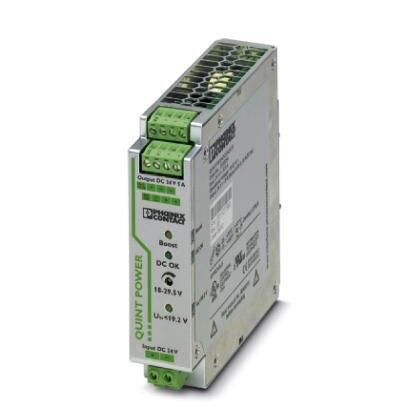

提供功能強大的QUINT DC/DC轉換器
DC/DC轉換器可改變電壓電平，可在長電纜末端重新生成電壓或通過電隔離方式創建獨立的供電系統。
QUINT DC/DC轉換器可在六倍于額定電流時以熱磁方式使斷路器快速脫扣，從而提供選擇性系統保護并節省成本費用。通過預防性功能監控可以確保很高的系統有效性，因為它在故障發生前便可以發出臨界運行狀態報告。
| 寬度 | 32 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 備用端子寬度 | 122 mm |
| 備用端子高度 | 130 mm |
| 備用裝配視圖 | 35 mm |
| 左側/右側安裝距離 | 0 mm / 0 mm (≤ 70 °C) |
| 左側/右側安裝距離（有效） | 15 mm / 15 mm (≤ 70 °C) |
| 頂部/底部安裝距離 | 50 mm / 50 mm (≤ 70 °C) |
| 頂部/底部安裝距離（有效） | 50 mm / 50 mm (≤ 70 °C) |
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -25 °C ... 70 °C (> 60 °C衰減，2.5 %/K, 在-40°C下進行調試類型測試) |
| 環境溫度（調試類型測試） | -40 °C |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許的相對濕度（操作） | ≤ 95 % (25°C時，無冷凝) |
| 氣候等級 | 3K3（符合EN 60721標準） |
| 污染等級 | 2 |
| 額定輸入電壓范圍 | 24 V DC |
|---|---|
| 輸入電壓范圍 | 18 V DC ... 32 V DC |
| 運行中擴展輸入電壓范圍 | 14 V DC ... 18 V DC (衰減) |
| 電耗量 | 7 A (24 V, IBOOST) |
| 沖擊電涌電流 | < 15 A (典型) |
| 電網緩沖時間 | > 10 ms (24 V DC) |
| 輸入熔斷器 | 15 A (內置（設備保護）) |
| 推薦使用的輸入保護斷路器 | 10 A ... 16 A (特性B、C、D、K) |
| 保護名稱 | 瞬態電涌保護 |
| 保護電路/組件 | 壓敏電阻 |
| 額定輸出電壓 | 24 V DC ±1 % |
|---|---|
| 輸出電壓（USet）的設置范圍 | 18 V DC ... 29.5 V DC (> 24 V DC，穩定容量限制) |
| 額定輸出電流（IN） | 5 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 6.25 A (-25 °C ... 40 °C恒定，UOUT = 24 V DC) |
| 選擇性熔斷 (ISFB) | 30 A (12毫秒) |
| 衰減 | 60 °C ... 70 °C (2.5 % / K) |
| 并連 | 是，用于冗余和增加容量 |
| 串連 | 是 |
| 反饋電壓電阻 | 35 V DC |
| 輸出端處的過電壓保護 (OVP) | < 35 V DC |
| 電容負載 | 無限 |
| 主動電流限制 | 約7.2 A |
| 控制偏差 | < 1 % (負載的變化，靜態10 % ... 90 %) |
| < 2 % (負載的變化，動態10 % ... 90 %) | |
| < 0.1 % (輸入電壓的變化范圍為±10 %) | |
| 殘波 | < 20 mVSS |
| 峰值切換電壓額定負載 | < 10 mVSS (20 MHz) |
| 空轉功耗 | 2.4 W |
| 額定負載功率損耗 | 11.4 W |
