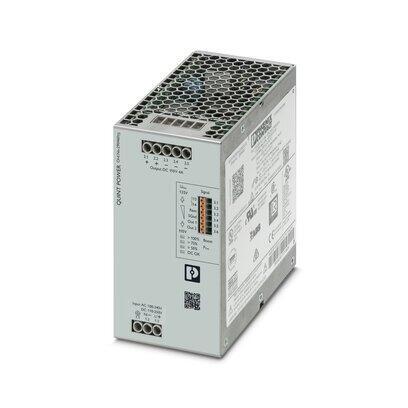

用于 DIN 導軌安裝的 QUINT POWER 電源，初級開關模式，采用自由選擇輸出特征曲線及 SFB 技術（選擇性熔斷技術），輸入：1 相，輸出：48 V DC/5 A

產品描述

第四代高性能QUINT POWER電源通過各種新功能確保很高的系統可用性。通過NFC接口，可對信號閾值和特性曲線進行個性化設置。

QUINT POWER電源獨特的SFB技術和預診斷功能監測能夠提高應用系統的可用性。?

優勢

預防性功能監視機制在故障發生前提示臨界工作狀態

可通過NFC調整信號閾值和特性曲線，提高系統可用性

靜態功率裕度可達125%，輕松擴展負載供電容量；在5秒內提供高達200%的動態功率裕度，能可靠啟動大負載

由于內置氣體放電管且具有20 ms市電故障緩沖時間，抗干擾性強

堅固的金屬外殼，寬溫范圍-40°C~+70°C

寬范圍電壓輸入和通過多項國際認證，全球通用

尺寸

寬度 50 mm

高度 130 mm

深度 125 mm

備用端子寬度 122 mm

備用端子高度 130 mm

備用裝配視圖 53 mm

左側/右側安裝距離 5 mm / 5 mm

頂部/底部安裝距離 50 mm / 50 mm

返回頂部

環境條件

保護等級 IP20

阻燃等級（外殼 / 端子）符合UL 94標準 V0

環境溫度（運行） -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

環境溫度（調試類型測試） -40 °C

環境溫度（存放/運輸） -40 °C ... 85 °C

允許的最? 大相對濕度（操作） ≤ 95 % (25°C時，無冷凝)

氣候等級 3 K3（符合EN 60721標準）

污染等級 2

安裝高度 ≤ 5000 m (> 2000 m，注意降低值)

返回頂部

輸入數據

額定輸入電壓范圍 100 V AC ... 240 V AC

110 V DC ... 250 V DC

輸入電壓范圍 100 V AC ... 240 V AC -15 % ... +10 %

110 V DC ... 250 V DC -18 % ... +40 %

介電強度 最? 大 300 V AC 60 s

AC頻率范圍 50 Hz ... 60 Hz -10 % ... +10 %

頻率范圍 (fN) 50 Hz ... 60 Hz -10 % ... +10 %

16.7 Hz (符合EN 50163標準)

PE放電電流 < 3.5 mA

電耗量 3.4 A (100 V AC)

2.8 A (120 V AC)

1.5 A (230 V AC)

1.5 A (240 V AC)

額定功耗 271 VA

沖擊電涌電流 典型值 16 A (25 °C時)

電網緩沖時間 典型值 43 ms (120 V AC)

典型值 43 ms (230 V AC)

輸入熔斷器 8 A (慢熔斷，內部)

推薦使用的輸入保護斷路器 10 A ... 16 A (特性B、C、D、K或類似)

保護名稱 瞬態電涌保護

保護電路/組件 壓敏電阻，氣體放電管

返回頂部

輸出數據

額定輸出電壓 48 V DC

輸出電壓（USet）的設置范圍 48 V DC ... 56 V DC (恒定容量)

額定輸出電流（IN） 5 A

Static Boost (IStat.Boost) 6.25 A

Dynamic Boost (IDyn.Boost) 10 A (5 s)

選擇性熔斷 (ISFB) 30 A (15 ms)

衰減 > 60 °C ... 70 °C (2.5 % / K)

并連 是，用于冗余和增加容量

串連 是

反饋電壓電阻 ≤ 60 V DC

輸出端處的過電壓保護 (OVP) ≤ 60 V DC

控制偏差 < 0.5 % (靜態負載變化 10% ... 90%)

< 4 % (動態負載變化10% ... 90%，(10 Hz))

< 0.25 % (輸入電壓的變化范圍為±10 %)

殘波 < 70 mVSS (額定值)

輸出功率 240 W

典型響應時間 300 ms (來自SLEEP MODE)

最? 大空轉功耗 < 3 W (120 V AC)

< 3 W (230 V AC)

最? 大額定負載功率損耗 < 19 W (120 V AC)

< 16 W (230 V AC)

返回頂部

概述

凈重 1 kg

環保指令 RoHS指令2011/65/EU

WEEE

Reach

效率 典型值 92.3 % (120 V AC)

典型值 93.5 % (230 V AC)

MTBF (IEC 61709, SN 29500) > 1242000 h (25 °C)

> 784000 h (40 °C)

> 374000 h (60 °C)

絕緣電壓輸入／輸出 4 kV AC (類型測試)

2 kV AC (常規測試)

絕緣電壓輸入／PE 3.5 kV AC (類型測試)

2.4 kV AC (常規測試)

絕緣電壓輸出／PE 0.5 kV DC (類型測試)

0.5 kV DC (常規測試)

保護等級 IP20

I

阻燃等級（外殼 / 端子）符合UL 94標準 V0

安裝位置 水平DIN導軌NS35，EN60715

組裝說明 可并排安裝：PN ≥50 %，水平間距5 mm，若有帶點部件，則距離15 mm，垂直間距50 mm

可并排安裝：PN <50 %，水平間距0 mm，頂部垂直距離40 mm，底部垂直距離20 mm
