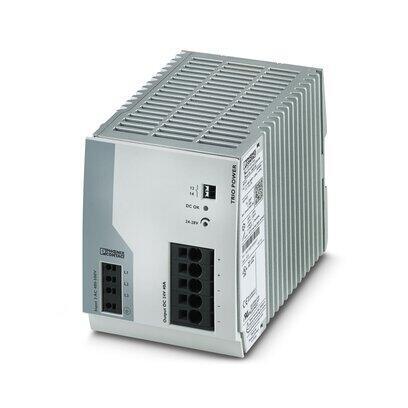

適用于DIN導軌安裝的TRIO電源，初級開關模式，輸入：3相，輸出：24 V DC/40 A，動態功率裕度，采用無需工具的快速連接技術，適合實心導線和配備套管的柔性導線
產品詳情
提供標準功能性的TRIO POWER電源
帶插拔式接口的TRIO POWER電源產品是機械制造業的理想選擇。單相和三相模塊的所有功能和節省空間的設計協調地集于一身，可滿足最苛刻的要求。采用堅固的電氣和機械設計，這種電源可在極端的環境條件下確保所有負載的供電。
交流電運行
網絡類型 星形網絡
額定輸入電壓范圍 3x 400 V AC ... 500 V AC
輸入電壓范圍 3x 400 V AC ... 500 V AC -20 % ... +15 %
國家電網典型電壓 3x 400 V AC
3x 480 V AC
電源電壓的電壓類型 AC
沖擊電流積分 (I2t) ≤ 1.1 A2s
電涌電流限值 35 A (1 ms后)
AC頻率范圍 50 Hz ... 60 Hz
頻率范圍 (fN) 50 Hz ... 60 Hz ±5 Hz
電網緩沖時間 > 10 ms (400 V AC)
> 20 ms (480 V AC)
電耗量 3x 1.9 A (400 V AC)
3x 1.7 A (500 V AC)
額定功耗 1335.1 VA
保護電路 瞬態電涌保護; 壓敏電阻
功率因數（cos phi） 0.77
典型響應時間 < 1 s
輸入熔斷器 6.3 A (內置（設備保護）)
推薦使用的輸入保護斷路器 10 A ... 16 A (特性B、C、D、K)
PE放電電流 < 3.5 mA
< 2.5 mA (550 V AC, 60 Hz)
功率因素 > 0.7 (400 V AC)
> 0.7 (480 V AC)
效率 典型值 93 % (400 V AC)
典型值 93.3 % (480 V AC)
輸出特性 U/I with dynamic load reserve
額定輸出電壓 24 V DC ±1 %
輸出電壓（USet）的設置范圍 24 V DC ... 28 V DC (> 24 V DC，穩定容量限制)
額定輸出電流（IN） 40 A
Dynamic Boost (IDyn.Boost) 60 A (5 s)
衰減 > 60 °C ... 70 °C (2.5 % / K)
功率因素 > 0.7 (400 V AC)
> 0.7 (480 V AC)
反饋電壓電阻 < 35 V
輸出端處的過電壓保護 (OVP) ≤ 30 V DC
控制偏差 < 1 % (負載的變化，靜態10 % ... 90 %)
< 3 % (動態負載變化10 % ... 90 %，10 Hz)
< 0.1 % (輸入電壓的變化范圍為±10 %)
殘波 ≤ 50 mVSS
防短路保護 是
防空轉 是
輸出功率 960 W
1440 W
最 大空轉功耗 典型值 14 W (400 V AC)
典型值 17 W (480 V AC)
最 大額定負載功率損耗 < 70 W (480 V AC)
典型值 72 W (480 V AC)
短路電流 < 48 A DC (永久)
上升時間 ≤ 1 s (UOUT (10 % ... 90 %))
并連 是，用于冗余和增加容量
串連 是
信號: DC OK
連續負載電流 100 mA
信號 繼電器13/14
缺省(值) 閉合
數字量 30 V AC 30 V DC 100 mA
輸入
連接方式 直插式連接
剛性導線最小橫截面 0.2 mm2
剛性導線最 大橫截面 4 mm2
柔性導線最小橫截面 0.2 mm2
柔性導線最 大橫截面 2.5 mm2
單條導線/接線點，柔性，帶套管，最小 0.2 mm2
單條導線/接線點，柔性，帶套管，最 大 2.5 mm2
最小導線橫截面AWG 24
最 大導線橫截面AWG 12
剝線長度 10 mm
輸出
連接方式 直插式連接
剛性導線最小橫截面 0.75 mm2
剛性導線最 大橫截面 16 mm2
柔性導線最小橫截面 0.75 mm2
柔性導線最 大橫截面 10 mm2
單條導線/接線點，柔性，帶套管，最小 0.75 mm2
單條導線/接線點，柔性，帶套管，最 大 10 mm2
最小導線橫截面AWG 20
最 大導線橫截面AWG 4
剝線長度 18 mm
信號
連接方式 直插式連接
剛性導線最小橫截面 0.2 mm2
剛性導線最 大橫截面 1.5 mm2
柔性導線最小橫截面 0.2 mm2
柔性導線最 大橫截面 1.5 mm2
單條導線/接線點，柔性，帶套管，最小 0.2 mm2
單條導線/接線點，柔性，帶套管，最 大 1.5 mm2
最小導線橫截面AWG 24
最 大導線橫截面AWG 16
剝線長度 8 mm
信號類型 LED
遙信報警觸點
信號輸出: LED狀態顯示
信號分配 DC OK
狀態顯示 LED
顏色 綠色
相數 3.00
絕緣電壓輸入／輸出 3 kV AC (類型測試)
1.5 kV AC (常規測試)
產品類型 電源
MTBF (IEC 61709, SN 29500) > 1730000 h (25 °C)
> 1051000 h (40 °C)
> 510000 h (60 °C)
絕緣特性
保護等級 I (在關閉的控制柜中)
污染等級 2
寬度 110 mm
高度 130 mm
深度 160 mm
安裝尺寸
左側/右側安裝距離 0 mm / 0 mm
頂部/底部安裝距離 50 mm / 50 mm
安裝類型 DIN導軌安裝
組裝說明 可并排安裝：水平間距0 mm (≤ 40 °C) 10 mm (≤ 70 °C)，垂直間距50 mm
安裝位置 水平DIN導軌NS35，EN60715
帶保護涂層 否
優勢
采用超薄設計和插拔式接口，節約時間和成本
動態功率裕度可連續5s輸出1.5倍標稱電流，提高系統的可用性
適于-25℃到+70℃的寬溫范圍，-40℃下能可靠啟動，確保高度靈活性
抗電強度高，堅固耐用
抗振能力和抗沖擊能力強，機械穩定性高
