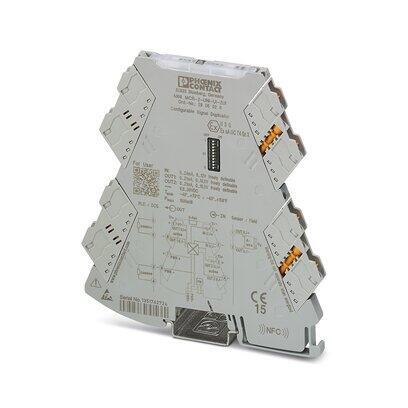

可通用組態的4端放大器，采用開關輸出和插拔式連接技術，用于將模擬信號加倍。通過DIP開關或軟件進行組態。插拔式連接技術，標準組態。

提供免費下載。下載

顯示產品詳情 (PDF)

產品詳情

可組態、可自由調節的4端信號放大器，采用插拔式連接技術，用于標準信號的電隔離、轉換、放大和過濾。在輸入側，可以處理0 mA ... 24 mA范圍的電流信號以及0 V ... 12 V范圍的電壓信號。輸出側可提供0 mA ... 21 mA和0 V ... 10.5 V之間的信號。兩個輸出端信號可以彼此獨立地進行設置。最小測量量程為1 mA和0.5 V。測量量程大于10 mA和5 V便可以確保達到完全的精確度。您可以使用免費軟件解決方案中的一個來為設備組態�？赏ㄟ^設備上的DIP開關直接在設備上對默認設置進行組態（見組態表）。測量變送器支持故障監控和NFC通信。

使用限制

EMC說明 EMC：A類產品，參見下載區內的制造商聲明

產品類型 信號倍增器

通道數目 2

型號 隔離放大器

組態 DIP開關

軟件

應用程序

絕緣特性

過電壓類別 II

污染等級 2

通道數目 2

額定絕緣電壓 300 V

電氣隔離 加強絕緣符合IEC 61010-1標準要求

測試電壓 輸入/輸出/電源 3 kV AC (50 Hz, 60 s)

階躍響應（0-99%） 140 ms (15 Hz樣品率)

45 ms (60 Hz樣品率)

25 ms (240 Hz采樣率，只能通過軟件進行設置)

最  大溫度系數 0.01 %/K

最  大傳輸誤差 0.05 % (終值的)

電源

額定供電電壓 24 V DC

電源電壓范圍 9.6 V DC ... 30 V DC (DIN導軌總線連接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，訂貨號2869728）可用來橋接電源。可以卡接到符合EN60715標準的35 mm DIN導軌）上)

典型電流耗量 55 mA (24 V DC)

110 mA (12 V DC)

功耗 1.5 W (IOUT = 20 mA，9.6 V DC，600 Ω負載)

信號: 電壓/電流輸入

輸入數目 1

可配置／可編程 是

電壓輸入信號 0 V ... 10 V (通過DIP開關)

2 V ... 10 V (通過DIP開關)

0 V ... 5 V (通過DIP開關)

1 V ... 5 V (通過DIP開關)

0 V ... 12 V (可通過軟件進行設置)

最   大電壓輸入信號 12 V

電流輸入信號 0 mA ... 20 mA (通過DIP開關)

4 mA ... 20 mA (通過DIP開關)

0 mA ... 10 mA (通過DIP開關)

20 mA ... 0 mA (通過DIP開關)

0 mA ... 24 mA (可通過軟件進行設置)

最  大電流輸入信號 24 mA

輸入電壓的輸入電阻 > 120 kΩ

輸入電流的輸入電阻 大約 50 Ω (+0.7 V用于測試二極管)

信號: 電流/電壓

輸出名稱 電壓輸出 / 電流輸出

輸出數目 2

電壓輸出信號 0 V ... 10 V (通過DIP開關)

2 V ... 10 V (通過DIP開關)

0 V ... 5 V (通過DIP開關)

1 V ... 5 V (通過DIP開關)

0 V ... 10.5 V (可通過軟件進行設置)

最  大電壓輸出信號 大約 12.3 V

無負載電壓 ≤ 18.5 V

電流輸出信號 0 mA ... 20 mA (通過DIP開關)

4 mA ... 20 mA (通過DIP開關)

0 mA ... 10 mA (通過DIP開關)

20 mA ... 0 mA (通過DIP開關)

0 mA ... 21 mA (可通過軟件進行設置)

最  大電流輸出信號 24.6 mA

短路電流 ≤ 25 mA

負載/輸出負載電壓輸出 ≥ 10 kΩ

負載/輸出負載電流輸出 ≤ 600 Ω (每條通道)

波動 < 20 mVSS (在600 Ω時)

< 20 mVSS (在600 Ω時)

連接方式 直插式連接

剝線長度 10 mm

硬導線橫截面 0.2 mm2 ... 2.5 mm2 (帶冷壓頭)

0.14 mm2 ... 2.5 mm2 (不帶冷壓頭)

柔性導線橫截面 0.14 mm2 ... 2.5 mm2

可連接導向橫截面 AWG 24 ... 12 (柔性)

數據: IFS接口

連接方式 Micro USB B型

工作電壓顯示 綠色LED

錯誤顯示 紅色LED
