恒定電壓電源，輸入電壓9.6-30 V DC，輸出電壓10 V，7.5 V，5 V，2.5 V DC，電氣隔離，可通過DIP開關組態，螺釘連接，標準組態
提供免費下載。下載
顯示產品詳情 (PDF)
產品詳情

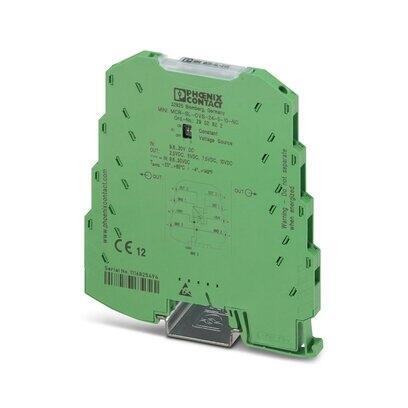

6.2 mm可組態MINI MCR-SL-CVS-24-10-5恒定電壓電源用于產生高精度恒壓。
輸入電壓在9.6 V DC和30 V DC之間。
可以從外殼側通過DIP開關來設置輸出電壓：10 V DC、5 V DC、7.5 V DC及2.5 V DC。
輸入電壓可由模塊上的接線端子提供，也可由DIN導軌連接器提供。
使用限制
EMC說明 EMC：A類產品，參見下載區內的制造商聲明
產品類型 恒壓電源
組態 DIP開關
絕緣特性
過電壓類別 II
污染等級 2
設置范圍比較 ± 300 mV
額定條件下的最 大功耗 300 mW
最 大溫度系數 < 0.01 %/K
溫度系數，典型值 < 0.002 %/K
最 大傳輸誤差 ≤ 0.1 % (終值的)
≤ 0.5 % (不帶調解)
電氣隔離 輸入/輸出
額定絕緣電壓 50 V AC/DC
測試電壓 1.5 kV AC (50 Hz, 60 s)
絕緣 基礎隔離符合IEC/EN 61010
電源
額定供電電壓 24 V DC
電源電壓范圍 9.6 V DC ... 30 V DC (DIN導軌總線連接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，訂貨號2869728）可用來橋接電源�？梢钥ń拥椒螮N60715標準的35 mm DIN導軌）上)
最 大電流耗量 < 25 mA (輸入為24 V DC時輸出為10 V（帶30 mA負載）)
< 65 mA (輸入為9.6 V DC時輸出為10 V（帶30 mA負載）)
< 50 mA (輸入為12 V DC時輸出為10 V（帶30 mA負載）)
< 20 mA (輸入為30 V DC時輸出為10 V（帶30 mA負載）)
功耗 < 600 mW (輸入為24 V時)
< 624 mW (輸入為9.6 V時)
< 564 mW (輸入為12 V IN時)
< 540 mW (輸入為30 V IN時)
信號: 電壓輸入
電壓輸入信號 9.6 V DC ... 30 V DC
信號: 電壓
輸出名稱 電源輸出
可配置／可編程 是的，已預組態
最 大電壓輸出信號 10 V DC
7.5 V DC
5 V DC
2.5 V DC
短路電流 大約 32 mA
輸出電流 ≤ 30 mA
波動 < 20 mVSS
連接方式 螺釘連接
剝線長度 12 mm
螺紋 M3
硬導線橫截面 0.2 mm2 ... 2.5 mm2
柔性導線橫截面 0.2 mm2 ... 2.5 mm2
可連接導向橫截面 AWG 26 ... 12
功能
組態 DIP開關
尺寸圖
寬度 6.2 mm
高度 93.1 mm
深度 101.2 mm
鐵路車輛的防火保護 (DIN EN 45545-2) R22 HL 1 - HL 2
鐵路車輛的防火保護 (DIN EN 45545-2) R23 HL 1 - HL 2
鐵路車輛的防火保護 (DIN EN 45545-2) R24 HL 1 - HL 2
外殼材料 PBT
