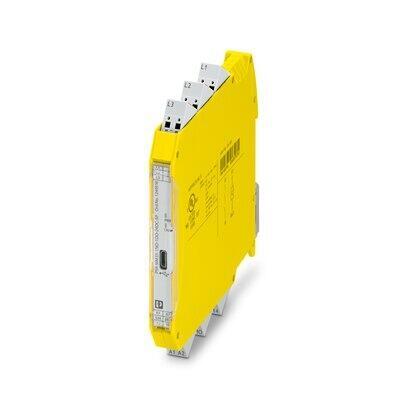

用于無傳感器速度和速度范圍監控的安全繼電器模塊，安全等級可達SIL 3、Cat. 4、PL e，雙通道交流電和三相電機旋轉場評估，“熱”插拔的直插式接線端子，寬度：12.5 mm
提供免費下載。下載
顯示產品詳情 (PDF)
產品詳情
產品類型 安全設備
應用 超速監測安全繼電器
繼電器型號 帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準
絕緣特性
過電壓類別 II (600 V)
III (300 V)
III
次數
典型響應時間 70 ms (用于Us 自動啟動)
70 ms (用于Us 手動受控啟動)
延遲時間范圍 0 s ... 2 s ±10 % (關閉延遲)
0 s ... 10 s ±10 % (接通延遲)
重啟時間 < 5 s (啟動時間)
額定條件下的最 大功耗 3 W (在US = 26.4 V，IL2 = 6 A2時)
額定操作模式 100 %符合條件
接口 不帶傳感器
名稱 A1/A2
額定控制電路電源電壓 US 20.4 V DC ... 26.4 V DC
額定控制電路電源電壓US 24 V DC -15 % / +10 % (外部保險絲)
額定控制電源電流IS 46 mA
US時的功耗 1.1 W
延遲時間 20 ms (Us電壓驟降時)
保護電路 浪涌保護; 抑制二極管
額定絕緣電壓 300 V (üKAT III)
600 V (üKAT II)
額定過電壓／絕緣 所有電流通路與外殼之間為4 kV基本型安全隔離
安全隔離，6 kV增強型絕緣：
在13/14以及A1/A2、S34、MO之間
安全隔離，8 kV增強型絕緣：
在L1/L2/L3以及A1、A2、S34、MO之間
L1/L2/L3和與13/14之間
數字量: 數字輸入
輸入說明 IEC 61131-2類型1
輸入數量 1 (非安全相關的參數化輸入確認：S34)
輸入電壓范圍，"0"信號 0 V DC ... 5 V DC
輸入電壓范圍，"1"信號 15 V DC ... 30 V DC
輸入電流范圍“0”信號 0 mA ... 0.5 mA
延遲時間 20 ms (低測試脈沖的測試脈寬)
允許的導線最 大總電阻 500 Ω (US時的輸入和復位電路)
保護電路 33 V 抑制二極管
電耗量 典型值 3 mA (24 V)
輸入名稱 傳感器輸入
輸入數量 3 (安全相關的傳感器輸入：L1、L2、L3)
輸入電壓范圍，"1"信號 90 V AC ... 690 V AC
精度 ± 1 %
限制頻率 最小 0.5 Hz
最 大 1200 Hz
電耗量 0.35 mA
繼電器: 啟動電流路徑
輸出說明 2個串聯常開觸點，浮地
輸出數目 1 (安全相關的常開觸點：13/14)
觸點類型 1 路啟動電流通路
觸點材料 AgSnO2
開關電壓 最小 12 V
最 大 250 V AC/DC
通斷容量 最小 60 mW
沖擊電流 最小 3 mA
最 大 6 A
符合IEC 60947-5-1標準要求的開關容量 4 A (DC13, 24 V)
5 A (AC15, 250 V)
限制連續電流 6 A
總電流值的平方 36 A2 (注意降低值)
切換頻率 最 大 0.5 Hz
機械壽命 10x 106開關次數
輸出熔斷器 6 A gL/gG
信號
輸出說明 PNP
輸出數目 1 (非安全相關的信號輸出：MO)
電壓 23 V DC (US - 1 V)
電流 最 大 100 mA
最 大啟動電流 500 mA
切換頻率 0.5 Hz (電阻 )
保護電路 極性保護 33 V抑制二極管
短路保護 是
連接技術
可插拔 是
導線連接
連接方式 直插式連接
硬導線橫截面 0.2 mm2 ... 1.5 mm2
導線橫截面AWG 24 ... 16
狀態顯示 1 x 綠色、紅色LED (OUT)
工作電壓顯示 1 x 綠色、紅色LED (PWR)
錯誤顯示 紅色LED（短路或過載時閃爍）
寬度 12.5 mm
高度 116.6 mm
深度 114.5 mm
外殼材料 尼龍
外殼顏色 黃色
適配產品
優勢
基于驅動器的無傳感器旋轉場測量的安全運動監控
高系統可用性、穩健的測量程序并且可抵抗沖擊、振動和電磁干擾等干擾因素
集成安全功能：SLS（安全限速）、SSM（安全速度監測）、SSR（安全速度范圍）
采用免費下載的PSRmotion
1個啟用電流通路，1個可參數設置的數字量信號輸出
安全等級可達Cat. 4/PL e（根據ISO 13849-1標準）、SIL 3（根據IEC 62061）
