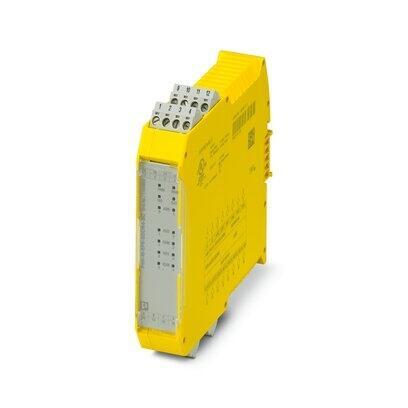

安全擴展模塊，帶4 個安全繼電器輸出、4 個復位輸入，TBUS接口，安全等級可達SIL 3、Cat. 4/PL e，可插拔的螺釘接線端子，隨附TBUS連接器
提供免費下載。下載
顯示產品詳情 (PDF)
產品詳情
可配置并且可個性化擴展的PSRmodular安全系統是用于監控機器或系統的靈活的安全解決方案。 安全擴展模塊可為系統提供額外的安全繼電器輸出。
產品類型 安全設備
應用 安全關斷
絕緣特性
保護等級 III
過電壓類別 II
次數
響應時間 請參見用戶手冊
重啟時間 最小 5 s (啟動時間)
最 大 10 s (啟動時間)
額定條件下的最 大功耗 7.07 W
額定操作模式 100 %符合條件
接口 DIN導軌TBUS用于連接主機模塊，在供貨范圍之內
名稱 A1/A2
額定控制電路電源電壓 US 19.2 V DC ... 28.8 V DC
額定控制電路電源電壓US 24 V DC -20 % / +20 % (外部保險絲，典型值4 A)
額定控制電源電流IS 典型值 120 mA
US時的功耗 典型值 2.88 W
沖擊電流 2 A (Δt = 1 ms Us時)
延遲時間 典型值 5 ms (在A1處，在電壓驟降Us的情況下)
保護電路 串聯保護，防止極性反轉
抑制二極管
額定絕緣電壓 250 V AC
額定過電壓／絕緣 所有電流通路與外殼之間為4 kV基本型安全隔離
數字量: 復位輸入 (FBK1, FBK2, FBK3, FBK4)
輸入說明 IEC 61131-2類型3
輸入數量 4
輸入電壓范圍，"0"信號 0 V DC ... 5 V DC
輸入電壓范圍，"1"信號 11 V DC ... 28.8 V DC
輸入電流范圍“0”信號 < 1 mA
延遲時間 250 ms ±2 ms (測試脈沖率 > 500 ms)
電纜長度 最 大 100 m (每個輸入)
允許的導線最 大總電阻 1.2 kΩ (US時的輸入和復位電路)
保護電路 抑制二極管
電耗量 典型值 10 mA (典型為US)
最 大 13 mA (控制電壓為28.8 V DC時)
繼電器: 啟用電流通路 (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4)
輸出說明 安全相關的常開觸點
輸出數目 4 (每個輸出1個常開觸點)
觸點類型 4個安全輸出
開關電壓 最小 10 V AC/DC
最 大 250 V AC/DC (注意負載曲線)
通斷容量 最小 200 mW
沖擊電流 最小 20 mA
最 大 6 A
符合IEC 60947-5-1標準要求的開關容量 3 A (250 V (AC15))
2 A (24 V (DC13))
限制連續電流 4 A (注意降低值)
總電流值的平方 64 A2 (用于4x 單通道，注意降容)
32 A2 (用于2x 雙通道，注意降容)
切換頻率 0.5 Hz
機械壽命 40x 106開關周期
輸出熔斷器 4 A gL/gG
連接技術
可插拔 是
導線連接
連接方式 螺釘連接
硬導線橫截面 0.2 mm2 ... 2.5 mm2
導線橫截面AWG 24 ... 12
螺紋 M3
扭矩 0.5 Nm ... 0.6 Nm
狀態顯示 4 x LED（黃色）
4 x LED（綠色、黃色、紅色）
1 x LED（綠色），2 x LED（橙色）
工作電壓顯示 1 x 綠色LED
錯誤顯示 2 x LED（紅色）
寬度 22.61 mm
高度 112.58 mm
深度 113.6 mm
外殼材料 非增強型聚酰胺 PA
外殼顏色 黃色
適配產品
優勢
經濟高效的安全解決方案，可高度適應個人需求
硬件和軟件配置簡單，可快速調試
具有易于操作的全面診斷功能，最 大限度縮短設備停機時間
殼體寬度窄，僅22.6 mm
最 高可達Cat. 4/PL e（根據ISO 13849-1）、SIL 3（根據IEC 62061）、SIL 3（根據IEC 61508）
根據EN 81-20，適用于電梯應用
