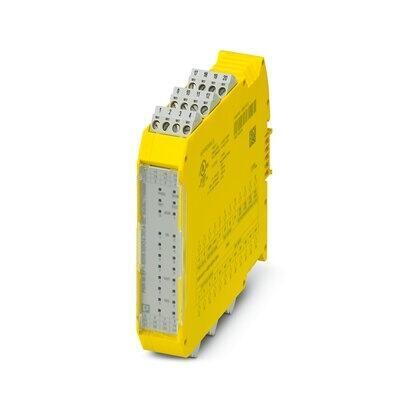

安全擴展模塊，帶有4 個安全模擬輸入，0 V ... 10 V；0 mA或4 mA ... 20 mA；TBUS接口，安全等級可達Cat. 4/PL e、SIL 3，插拔式螺釘接線端子，隨附TBUS連接器
提供免費下載。下載
顯示產品詳情 (PDF)
產品詳情
可配置并且可個性化擴展的PSRmodular安全系統是用于監控機器或系統的靈活的安全解決方案。 安全擴展模塊可為系統提供額外的安全模擬輸入。
產品類型 安全設備
應用 模擬量輸入
絕緣特性
保護等級 III
過電壓類別 II
次數
響應時間 請參見用戶手冊
重啟時間 最小 5 s (啟動時間)
最 大 10 s (啟動時間)
額定條件下的最 大功耗 2.76 W (帶最 大允許負載)
額定操作模式 100 %符合條件
接口 DIN導軌TBUS用于連接主機模塊，在供貨范圍之內
名稱 A1/A2
額定控制電路電源電壓 US 19.2 V DC ... 28.8 V DC
額定控制電路電源電壓US 24 V DC -20 % / +20 % (外部保險絲，典型值6 A)
額定控制電源電流IS 典型值 82 mA (不帶傳感器電源)
典型值 212 mA (帶傳感器電源)
US時的功耗 典型值 1.96 W (不帶傳感器電源)
典型值 5.08 W (帶傳感器電源)
沖擊電流 最 大 14 A (Δt = 1 ms Us時)
延遲時間 典型值 5 ms (Us電壓驟降時)
保護電路 串聯保護，防止極性反轉; 抑制二極管
額定絕緣電壓 250 V AC
額定過電壓／絕緣 所有電流通路與外殼之間為4 kV基本型安全隔離
電隔離，邏輯與模擬輸入之間以及各模擬輸入之間有0.5 kV功能絕緣
保護電路 電流輸入的過載保護; 抑制二極管
輸入名稱 IN S1, IN S2, IN S3, IN S4
輸入說明 以安全為導向的模擬輸入，可配置為電流或電壓輸入，電位隔離
輸入數量 4
連接系統 2線、3線或4線（2線傳感器信號 + 2線傳感器電源）
有關連接技術的注意事項 屏蔽
掃描頻率 2.5/5/10/16.6/20/50/60/100/200/400/800/1000/2000/4000 Hz
電流輸入信號 0 mA ... 25 mA (測量范圍)
0 mA ... 20 mA (診斷范圍為20.1 mA ... 23 mA的可配置測量范圍)
4 mA ... 20 mA (診斷范圍為20.1 mA ... 23 mA（上限）、2.5 mA ... 3.8 mA（下限）的可配置測量范圍)
電壓輸入信號 0 V ... 12 V (測量范圍)
0 V ... 10 V (診斷范圍為10.05 V ... 11.5 V（上限）、0.1 V（下限）的可配置測量范圍)
允許的最 大電流 最 大 35 mA (作為電流輸入)
允許電壓 最 大 24 V (作為電流輸入)
最 大 14 V (作為電壓輸入)
輸入電流的輸入電阻 290 Ω ±25 % (incl. internal protective circuit)
輸入電壓的輸入電阻 185 kΩ ±25 %
A/D轉換器分辨率 16 位
分辨率（電流） 381 nA
分辨率（電壓） 152 μV
精度 典型值. ± 2 % (作為電流輸入，相對于測量范圍最終值)
最 大± 2.5 % (作為電流輸入)
典型值. ± 1 % (作為電壓輸入，相對于測量范圍最終值)
最 大± 1.5 % (作為電壓輸入)
溫度系數 典型值. ± 0.07 %/K
最 大± 0.07 %/K
截止頻率（3dB） 160 Hz (RC低通量，1階，作為電流輸入)
4 Hz (RC低通量，作為電壓輸入)
頻率 請參見用戶手冊
允許的電纜長度 最 大 100 m (每個輸入)
保護電路 抑制二極管
電流輸入的過載保護
電壓輸入的過載保護
傳感器電源: OUT S1/0V ...OUT S4/0V
描述 每個模擬輸入的傳感器電源電壓
電源電壓 24 V DC ±3 %
電流 最 大 30 mA (每通道的傳感器電流記錄)
防短路保護 是
保護電路 過載保護 ? 38 mA時的過載檢測
連接技術
可插拔 是
導線連接
連接方式 螺釘連接
硬導線橫截面 0.2 mm2 ... 2.5 mm2
導線橫截面AWG 24 ... 12
螺紋 M3
扭矩 0.5 Nm ... 0.6 Nm
狀態顯示 4x LED（黃色、紅色）
工作電壓顯示 1 x 綠色LED
寬度 22.61 mm
高度 112.58 mm
深度 113.6 mm
外殼材料 非增強型聚酰胺 PA
外殼顏色 黃色
適配產品
優勢
經濟高效的安全解決方案，可高度適應個人需求
硬件和軟件配置簡單，可快速調試
具有易于操作的全面診斷功能，最 大限度縮短設備停機時間
殼體寬度窄，僅22.6 mm
最 高可達Cat. 4/PL e（根據ISO 13849-1）、SIL 3（根據IEC 62061）、SIL 3（根據IEC 61508）
根據EN 81-20，適用于電梯應用
