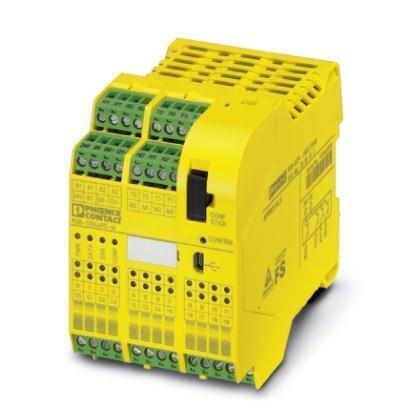

可自由組態的安全模塊，帶20個安全輸入和4個安全輸出，4個信號、2個時鐘和2個接地開關輸出；可使用額外的I/O模塊進行擴展，滿足SILCL 3、Cat.4類/PL e、SIL 3安全等級，EN 50156，可插拔的直插式接線端子
提供免費下載。下載
停產，供貨至2024年11月30日
顯示產品詳情 (PDF)
產品詳情
產品類型 安全設備
應用 急停按鈕
光柵
安全門
雙手控制
可用擴展模塊的數量 1 (通過PSR-TBUS的最 大持續電流：4 A)
可用安全擴展模塊的數量 10 (通過PSR-TBUS的最 大持續電流：4 A)
絕緣特性
過電壓類別 III
污染等級 2
次數
響應時間 最 大 30 ms (加上PSR-TS-SDOR4的響應時間)
恢復時間 < 10 s
額定條件下的最 大功耗 6372 mW (在a = 20，b = 2，c = 4，e = 2，Iclock = 100 mA，Isignal = 100 mA，IOut/GND = 2 A，IOut/Out = 2 A時)
額定操作模式 100 %符合條件
接口 USB
TBUS DIN導軌，用于擴展模塊和總線耦合器
額定控制電路電源電壓 US 18 V DC ... 30 V DC (包括所有公差，包括殘壓)
額定控制電路電源電壓US 24 V DC (A1/A2)
額定控制電源電流IS 典型值 110 mA
限制連續電流 最 大 6 A (用于環通電流路徑A1/A1和A2/A2)
延遲時間 典型值 20 ms (取決于負載，在電壓驟降US的情況下)
保護電路 是的，在工作電壓限制范圍內
狀態顯示 3x 綠色LED，1x 紅色LED
數字量
輸入說明 數字，HTL型
輸入數量 10 (雙通道，最 高達SIL 3)
20 (單通道，最 高達SIL 2)
輸入電壓范圍，"0"信號 0 V DC ... 5 V DC (用于安全關斷)
輸入電壓范圍，"1"信號 11 V DC ... 30 V DC
電纜長度 最 大 2000 m
狀態顯示 20 x 綠色LED（每個輸入端1個LED）
電耗量 典型值 4 mA
數字量
輸出數目 4 (安全半導體輸出，最 高達Cat. 4（根據EN ISO 13849-1的要求）)
2 (負切換輸出)
保護電路的注意事項 是的，在工作電壓限制范圍內
短路保護 是
輸出電壓 < 5 V (低態)
漏電流 最 大 2 mA
最 大電容負載 最 大 1 μF (電子元件)
最 大感性負載 見“保護回路”
限制連續電流 2 A (每通道，見降容)
2 A (所有輸出的總電流)
額定輸出電壓 24 V DC (通過24 V/0 V供電)
額定輸出電壓范圍 18 V DC ... 30 V DC (包括所有公差，包括殘壓)
狀態顯示 4 x 綠色LED（每個輸出端1個LED）
測試脈沖 < 1 ms
信號
輸出說明 數字
輸出數目 4
電壓 24 V DC (通過24 V/0 V供電)
限制連續電流 100 mA
短路保護 是
時鐘
輸出說明 數字
輸出數目 2
電壓 24 V DC (通過24 V/0 V供電)
限制連續電流 100 mA
測試脈沖 < 1 ms
短路保護 是
連接技術
可插拔 是
導線連接
連接方式 直插式連接
硬導線橫截面 0.2 mm2 ... 1.5 mm2
柔性導線橫截面，帶不含絕緣套管的冷壓頭 0.25 mm2 ... 1.5 mm2 (只能使用CRIMPFOX 6夾線鉗)
導線橫截面AWG 24 ... 16
寬度 67.5 mm
高度 112 mm
深度 114.5 mm
外殼材料 非增強型聚酰胺 PA
外殼顏色 黃色
安全數據
停止類別 0
安全數據: EN ISO 13849
分類 2 (1通道參數設置)
4 (2通道參數設置)
性能等級（PL） d (1通道參數設置)
e (2通道參數設置)
安全數據: EN 50156
安全完整性水平（SIL） 最 大 3 (參照IEC 61508)
安全數據: IEC 61508 - 高要求
安全完整性水平（SIL） 2 (1通道參數設置)
3 (2通道參數設置)
認證測試周期 240 月
使用周期 240 月
安全數據: IEC 61508 - 低要求
安全完整性水平（SIL） 2 (1通道參數設置)
認證測試周期 240 月
使用周期 240 月
適配產品
優勢
用于監視急停、安全門、光柵等的安全模塊可以任意組態
最 高可達Cat. 4/PL e（根據ISO 13849-1）、SIL 3（根據IEC 62061）、SIL 3（根據IEC 61508）
EN 50156
帶安全輸入和輸出的靈活擴展
利用綜合模擬和測試功能，可以迅速調試
簡單的圖形組態取代了復雜的編程
通過INTERFACE DIN導軌TBUS進行安全和標準擴展
用于診斷和信號功能的現場總線網關連接備選
使用SAFECONF軟件可進行輕松的圖形組態
帶IFS-CONFSTICK記憶棒，用于輕松存儲組態數據
與多個功能兼容，用于多種安全功能
帶有20個安全輸入，4個安全輸出，4個報警輸出和2個時鐘輸出，寬度僅為67.5 mm。
