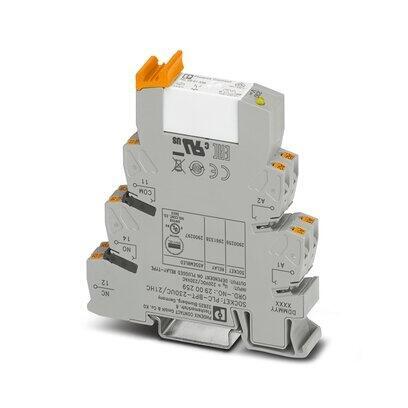

PLC-INTERFACE適用于高持續電流，包括PLC-BPT.../21 HC底座端子，采用插拔式連接，帶有插拔式微型繼電器，用于安裝在DIN導軌NS 35/7.5上，極限持續電流最 高10 A，1個PDT，輸入電壓230 V AC/DC
顯示產品詳情 (PDF)
產品詳情
使用限制
EMC說明 EMC：A類產品，參見下載區內的制造商聲明
產品類型 繼電器模塊
套件包括 2900259 PLC-BPT-230UC/21HC
2961338 REL-MR-110DC/21HC
應用 大沖擊電流
操作模式 100%工作因數
機械壽命 3x 107開關次數
絕緣特性
過電壓類別 III
污染等級 3
絕緣 安全隔離，增強型絕緣
額定條件下的最 大功耗 0.99 W
額定過電壓 6 kV
線圈側
額定輸入電壓 UN 230 V AC
220 V DC
輸入電壓范圍 179.4 V AC ... 264.5 V AC (20 °C)
171.6 V DC ... 264 V DC (20 °C)
UN下的典型輸入電流 4.3 mA (可用于220 V DC)
4.5 mA (230 V AC)
典型響應時間 7 ms
典型釋放時間 10 ms
保護電路 橋式整流器; 橋式整流器
工作電壓顯示 黃色LED
切換
觸點類型 1個轉換觸點
開關觸點類型 單觸點
驅動和功能 單穩態
驅動（極性） 雙極性
觸點材料 AgNi
最 大切換電壓 250 V AC/DC (當相鄰兩個模塊的相同接線端子間的電壓大于250V（L1、L2、L3），必須使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等電位橋接)
最小切換電壓 12 V (10 mA時)
限制連續電流 10 A
6 A (該數值僅適用于端子12。如果端子12被短接，則使用繼電器的額定值。)
最 大啟動電流 30 A (300 ms)
最小切換電流 10 mA (12V)
最 大額定功率值（電阻負載） 240 W (24 V DC)
58 W (可用于48 V DC)
48 W (可用于60 V DC)
50 W (可用于110 V DC)
80 W (可用于220 V DC)
2500 VA (可用于250VAC)
橋接額定功率（電阻負載） 144 W (24 V DC 該數值僅適用于端子12。如果端子12被短接，則使用繼電器的額定值。)
1500 VA (250 V AC 該數值僅適用于端子12。如果端子12被短接，則使用繼電器的額定值。)
開關容量 2 A (24 V、DC13時)
0.2 A (110 V、DC13時)
0.2 A (250 V、DC13時)
6 A (24 V、AC15時)
6 A (120 V、AC15時)
6 A (250 V、AC15時)
連接方式 直插式連接
剝線長度 10 mm
硬導線橫截面 0.14 mm2 ... 2.5 mm2
柔性導線橫截面 0.14 mm2 ... 2.5 mm2
0.2 mm2 ... 2.5 mm2 (單套管)
2x 0.5 mm2 ... 1 mm2 (TWIN套管)
可連接導向橫截面 AWG 26 ... 14
寬度 14 mm
高度 80 mm
深度 94 mm
阻燃等級，符合UL 94 V0 (外殼)
適配產品
優勢
所有通用的輸入電壓，從12 V DC至230 V AC
由于使用了16 A繼電器，因此電氣使用壽命長
通過V8適配器實現有效的系統連接
線圈和觸點之間安全隔離，符合DIN EN 50178
功能型插入式橋接片
最 大持續電流10 A
