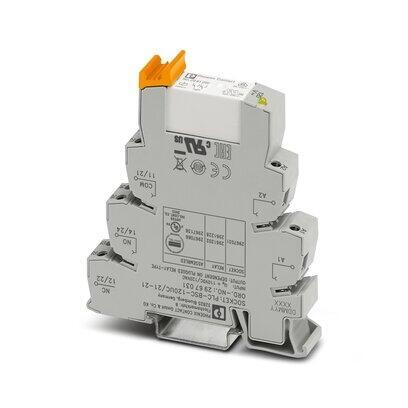

PLC-INTERFACE，由帶螺釘連接器的基座端子模塊PLC-BSC.../21-和帶多層觸點的插拔式微型繼電器組成，可安裝在NS 35/7.5導軌上，2PDT，輸入電壓120V AC/110V DC
顯示產品詳情 (PDF)
產品詳情
Expand All
繼電器底座
PLC-BSC-120UC/21-21 - 2967031
單個繼電器
REL-MR-110DC/21-21 - 2961202
使用限制
EMC說明 EMC：A類產品，參見下載區內的制造商聲明
產品類型 繼電器模塊
應用 通用
操作模式 100%工作因數
機械壽命 3x 107開關次數
絕緣特性
過電壓類別 III
污染等級 3
絕緣 安全隔離：控制側/觸點側
額定條件下的功耗 0.54 W
測試電壓 線圈/觸點 4 kV AC (50 Hz，1分鐘，線圈/觸點)
測試電壓 轉換觸點/轉換觸點 2.5 kV AC (50 Hz，1分鐘，轉換觸點/轉換觸點)
額定過電壓 6 kV
線圈側
額定輸入電壓 UN 120 V AC
110 V DC
輸入電壓范圍 102 V AC ... 168 V AC (20 °C)
85.8 V DC ... 154 V DC (20 °C)
UN下的典型輸入電流 4.5 mA (在UN = 120V AC時)
4.2 mA (在UN = 110V DC時)
典型響應時間 7 ms
典型釋放時間 10 ms
保護電路 橋式整流器; 橋式整流器
工作電壓顯示 黃色LED
切換
觸點類型 2個轉換觸點
開關觸點類型 單觸點
驅動和功能 單穩態
驅動（極性） 雙極性
觸點材料 AgNi
切換電壓 250 V AC/DC (當相鄰兩個模塊的相同接線端子間的電壓大于250V（L1、L2、L3），必須使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等電位橋接)
最小切換電壓 5 V AC/DC (10 mA)
限制連續電流 6 A
啟動電流 15 A (300 ms)
最小切換電流 10 mA (5 V)
額定功率值（電阻負載） 140 W (24 V DC)
85 W (可用于48 V DC)
60 W (可用于60 V DC)
44 W (可用于110 V DC)
60 W (可用于220 V DC)
1500 VA (可用于250VAC)
開關容量 2 A (24 V、DC13時)
3 A (24 V、AC15時)
3 A (120 V、AC15時)
0.2 A (250 V、DC13時)
3 A (250 V、AC15時)
連接方式 螺釘連接
剝線長度 8 mm
螺紋 M3
硬導線橫截面 0.14 mm2 ... 2.5 mm2
柔性導線橫截面 0.14 mm2 ... 2.5 mm2
0.2 mm2 ... 2.5 mm2 (單套管)
2x 0.5 mm2 ... 1.5 mm2 (TWIN套管)
可連接導向橫截面 AWG 26 ... 14
緊固扭矩 0.6 Nm ... 0.8 Nm
寬度 14 mm
高度 80 mm
深度 94 mm
適配產品
Expand All
優勢
薄型設計
通過V8適配器實現有效的系統連接
RT III密閉繼電器
線圈和觸點之間安全隔離，符合DIN EN 50178
集成式輸入模塊與干擾抑制模塊
功能型插入式橋接片
