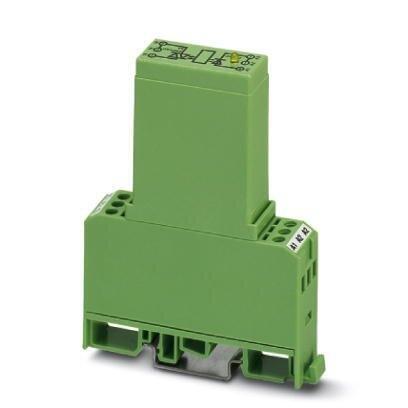

大功率固態繼電器，在輸入及輸出電路中帶LED和保護電路，輸入：24 V DC，輸出：48 - 280 V AC/3 A
顯示產品詳情 (PDF)
產品詳情
Expand All
使用限制
EMC說明 EMC：A類產品，參見下載區內的制造商聲明
產品類型 固態繼電器模塊
應用 輸出功能
操作模式 100%工作因數
絕緣特性
過電壓類別 III
污染等級 2
絕緣 基礎隔離
測試電壓 輸入/輸出 3.5 kV AC (輸入/輸出)
額定輸入電壓 UN 24 V DC
相對于UN的輸入電壓范圍 0.8 ... 1.2
輸入電壓范圍 19.2 V DC ... 28.8 V DC
開關閾值“0”信號，參考UN ≤ 0.4
開關閾值“1”信號，參考UN ≥ 0.8
UN下的典型輸入電流 3.6 mA
典型響應時間 10 ms
典型關閉時間 10 ms
工作電壓顯示 黃色LED
保護電路 極性保護; 極性保護二極管
浪涌保護; 壓敏電阻
發送頻率 25 Hz
數字量輸出設計 電子
額定輸出電壓 240 V AC
輸出電壓范圍 48 V AC ... 280 V AC (50 Hz ... 60 Hz)
限制連續電流 3 A (參見溫度負荷曲線)
最小負載電流 50 mA
漏電流 4 mA (處于斷開狀態)
電涌電流 160 A (t = 10 ms)
最小相角cos phi 0.5
負載值 128 A2s (I2xt 其中t=10ms)
峰值靜態電壓 600 V (周期性峰值反向電壓)
限制連續電流下的電壓降 ≤ 1 V
輸出電路 2線連接，浮地
保護電路 RC元件; RC元件
浪涌保護; 壓敏電阻
輸入側
連接方式 螺釘連接
剝線長度 8 mm
螺紋 M3
硬導線橫截面 0.2 mm2 ... 4 mm2
柔性導線橫截面 0.2 mm2 ... 2.5 mm2
可連接導向橫截面 AWG 24 ... 12
輸出側
連接方式 螺釘連接
剝線長度 8 mm
螺紋 M3
硬導線橫截面 0.2 mm2 ... 4 mm2
柔性導線橫截面 0.2 mm2 ... 2.5 mm2
可連接導向橫截面 AWG 24 ... 12
寬度 17.5 mm
高度 75 mm
深度 102 mm
