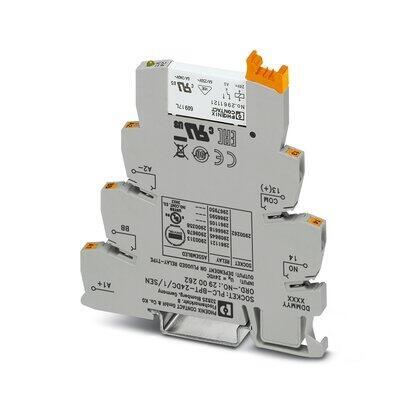

繼電器模塊 - PLC-RPT- 24DC/ 1AU/SEN 2900313
PLC-INTERFACE適用于輸入功能，包括PLC-BPT.../SEN底座端子，采用插拔式連接，帶有插拔式微型多層鍍金觸點繼電器，用于安裝在DIN導軌NS 35/7.5上，1個常開觸點，輸入電壓24 V DC
顯示產品詳情 (PDF)
繼電器底座
PLC-BPT- 24DC/ 1/SEN - 2900262
單個繼電器
REL-MR- 24DC/21AU - 2961121
線圈側
額定輸入電壓 UN 24 V DC
輸入電壓范圍 18.5 V DC ... 33.6 V DC (20 °C)
UN下的典型輸入電流 9 mA
典型響應時間 5 ms
典型釋放時間 8 ms
保護電路 極性保護; 極性保護二極管
浪涌保護; 續流二極管
工作電壓顯示 黃色LED
切換
觸點類型 1個N/O 觸點
開關觸點類型 單觸點
驅動和功能 單穩態
觸點材料 AgSnO，鍍硬質金
最大切換電壓 30 V AC
36 V DC
最小切換電壓 100 mV (10 mA時)
限制連續電流 50 mA
最大啟動電流 50 mA
最小切換電流 1 mA (24 V)
最大額定功率值（電阻負載） 1.2 W (24 V DC)
切換: 鍍金層被破壞時
注意事項 如鍍金層被損壞，則可適用以下數值
最大切換電壓 250 V AC/DC
最小切換電壓 5 V (100 mA時)
限制連續電流 6 A
最小切換電流 10 mA (12 V時)
最大額定功率值（電阻負載） 140 W (24 V DC)
20 W (可用于48 V DC)
18 W (可用于60 V DC)
23 W (可用于110 V DC)
40 W (可用于220 V DC)
1500 VA (可用于250VAC)
開關容量 2 A (24 V、DC13時)
0.2 A (110 V、DC13時)
0.1 A (220 V、DC13時)
3 A (24 V、AC15時)
3 A (120 V、AC15時)
3 A (230 V、AC15時)
適配產品
Expand All
優勢
無需額外的組合接線端子
最大節省60 %的安裝時間
通過V8適配器實現有效的系統連接
線圈和觸點之間安全隔離的繼電氣模塊，符合DIN EN 50178
最大節省80 %的安裝空間
功能型插入式橋接片
直接連接到繼電器模塊的傳感器
