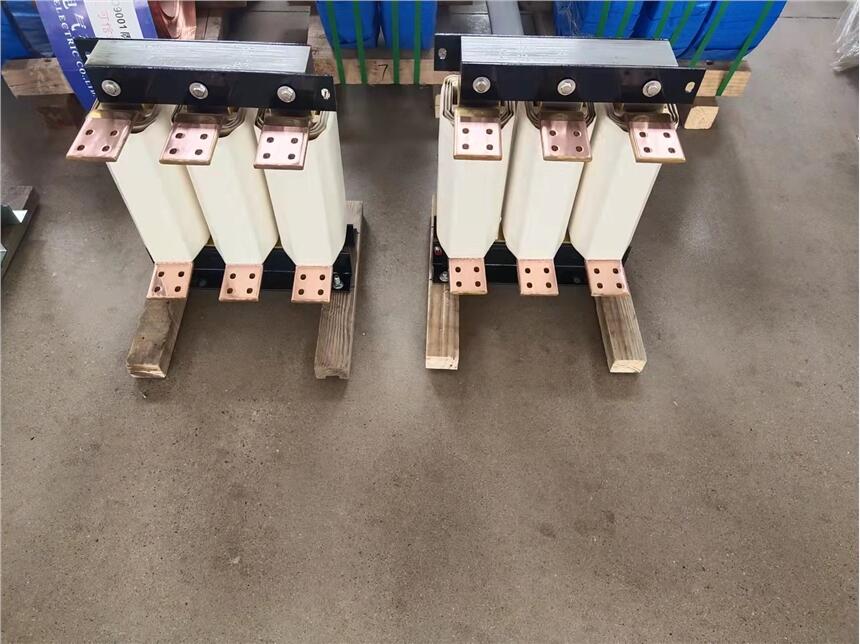

三相輸入電抗器簡述：
輸入電抗器是限流設備，用于驅動 器的輸入側，保護交流驅動器不受瞬態超壓的影響。有降低浪涌和峰值電流，提高真實功率因數，抑制電網諧波，改善輸入電流波形的作用。變頻器輸入電抗器安裝 于電源和變頻器輸入線之間,限制變頻器的進線端的壓降,抑制晶閘管的dv/dt和di/dt,可以改善變頻器的功率因數及抑制諧波電流.

此類電抗器有兩種：
電抗器基準壓降Ud= 2%，用于無饋電單元的變頻器的操作;
電抗器基準壓降Ud= 4%，用于帶饋電單元的變頻器和自動變壓器的操作，也用于Uk小于1%的系統的操作。

三相輸入電抗器的作用：
輸 入電抗器用來限制電網電壓突變和操作過電壓引起的電流沖擊；對諧波起濾波作用，以抑制電網電壓波形畸變；平滑電源電壓中包含的尖峰脈沖，平滑橋式整流電路 換相時產生的電壓缺陷,；有效地保護變頻器和改善功率因數，能阻止來自電網的干擾，減少整流單元產生的諧波電流對電網的污染。

三相輸入電抗器的特點：
采用了高性能的箔式繞組結構，具有電流電阻小，抗短路能力強，短時間過載能力強；
采用高性能的F級以上的復合絕緣材料，使產品在嚴酷的工作條件下依然可以保持可靠的性能；
電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器的噪音�。�
鐵芯采用優質低損耗 冷軋取向硅鋼片，電抗器損耗小，效率高，溫升低。

三相輸入電抗器的檢測標準：

額定工作電壓：400V；
抗電強度：鐵芯-繞組3000VAC/50HZ/5Ma,10S無飛弧擊穿；
絕緣電阻：鐵芯-繞組1000VDCΩ,絕緣阻值≥100MΩ；
電抗器噪音：小于65dB(與電抗器水平距離點1米測試）；
產品執行標準：GB19212.1-2008  GB19212.21-2007  GB1094.6-2011；

三相輸入電抗器應用的行業：
變頻器行業、起重機、卷揚機、冶煉、軋鋼設備、港口設備、塔吊。

ACL-0040-EISH-EM42B輸入電抗器技術參數
1、額定工作電壓： 380V/50Hz或660V/50Hz
2、額定工作電流：5A至1600A@40℃
3、抗電強度： 鐵芯－繞組 3500VAC/50Hz/10mA/10s無飛弧擊穿
4、絕緣電阻： 1000VDC絕緣阻值≥100MV
5、電抗器噪音：  小于65dB
6、防護等級： IP00
7、絕緣等級： F級以上
8、產品執行標準： IEC289:1987電抗器
                           GB10229-88電抗器(eqv IEC289:1987)
                           JB9644-1999半導體電氣傳動用電抗器輸入電抗器是限流設備，用于驅動器的輸入側，保護交流驅動器不受瞬態超壓的影響。有降低浪涌和峰值電流，提高真實功率因數，抑制電網諧波，改善輸入電流波形的作用。

產品特點:

采用了***的箔式繞組結構，具有直流電阻小，抗短路能力強，短時間過載能力強；采用***的F級以上的復合絕緣材料，使產品在嚴酷的工作條件下依然可以保持可靠的性能；電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小；鐵芯采用***低損耗冷軋取向硅鋼片，電抗器損耗小，***，溫升低。

產品參數:

1. 額定工作電壓： 380V/690V/1140V 50Hz/60Hz

2. 額定工作電流：5A至1600A

3. 工作環境溫度： -25℃~50℃

4. 抗電強度： 鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)

5. 絕緣電阻： 1000VDC絕緣阻值≥100MΩ

6. 電抗器噪音： 小于65dB（與電抗器水平距離點1米測試）

7. 防護等級： IP00

8. 絕緣等級： F級/H級

9. 產品執行標準： GB19212.1-2008，GB19212.21-2007,1094.6-2011

380V輸入交流電抗器(2%壓降)/(4%壓降)型號:

ACL-0005-EISC-E3M8B

ACL-0007-EISC-E2M5B

ACL-0010-EISC-E1M5B

ACL-0015-EISH-E1M0B

ACL-0020-EISH-EM75B

ACL-0030-EISCL-EM47

ACL-0040-EISCL-EM35

ACL-0050-EISCL-EM28

ACL-0060-EISCL-EM24

ACL-0090-EISCL-EM16

ACL-0120-EISCL-EM12

ACL-0150-EISH-EM11B

ACL-0200-EISH-E80UB

ACL-0250-EISH-E65UB

ACL-0290-EISH-E50UB

ACL-0330-EISH-E50UB

ACL-0390-EISH-E44UB

ACL-0490-EISH-E35UB

ACL-0530-EISH-E35UB

ACL-0600-EISH-E25UB

ACL-0660-EISH-E25UB

ACL-0800-EISH-E25UB

ACL-1000-EISH-E14UB

ACL-1250-EISH-E11UB

ACL-1600-EISH-E12UB

380V輸入交流電抗器(4%壓降)選型表，請參考：690V輸入交流電抗器（2%壓降）選型表

690V輸入交流電抗器(2%壓降)型號：

ACL-0015-EISA-E1M7

ACL-0025-EISA-E1M0

ACL-0035-EISA-EM73

ACL-0055-EISA-EM46

ACL-0070-EISA-EM36

ACL-0090-EISA-EM28

ACL-0125-EISA-EM20

ACL-0160-EISA-EM16

ACL-0200-EISA-EM12

ACL-0250-EISA-EM10

ACL-0300-EISA-E85U

ACL-0400-EISA-E65U

ACL-0500-EISA-E50U

ACL-0650-EISA-E40U

ACL-0800-EISA-E32U

ACL-0950-EISA-E27U

ACL-1200-EISA-E21U

690V輸入交流電抗器(3%壓降)選型表(請參考：1140V輸入交流電抗器(2%壓降)選型表)

1140V輸入交流電抗器（2%壓降）型號：

ACL-0025-EISA-E1M7

ACL-0035-EISA-E1M3

ACL-0055-EISA-EM78

ACL-0065-EISA-EM65

ACL-0080-EISA-EM54

ACL-0090-EISA-EM48

ACL-0120-EISA-EM36

ACL-0150-EISA-EM29

ACL-0200-EISA-EM22

ACL-0230-EISA-EM19

ACL-0260-EISA-EM17

ACL-0300-EISA-EM14

ACL-0350-EISA-EM12

ACL-0420-EISA-EM10

ACL-0500-EISA-E87U

ACL-0570-EISA-E75U

ACL-0660-EISA-E65U
