220KV帶遙信PT二次接地保護器廠家

技術特點:

新型電壓互感器二次接地保護器(過電壓保護插件)特點是：主元件采用最新密閉式空氣間隙防雷技術；獨特雙脫扣自保護功能，大沖擊下有效脫扣，保護主元件；元件損壞時可靠脫扣，呈現開路狀態，杜絕兩點接地；動作值離散性很小，固定在1400V±20%；放電快速，不超過20μs，絕緣水平恢復到擊穿前90%小于500ms；額定最大放電電流20kV，殘壓值低；防手觸拔插式設計，無法觸碰到金屬帶電部分，底座固定接線，更換只需拔插操作，元件體積小，35mm標準導軌安裝；掉牌及遙信輸出告警，脫扣或損壞后可明顯發現.
產品優勢：
“零短路”設計，安全
具有狀態失效指示窗口
具有輔助遙信干結點
外殼阻燃設計
高最大放電電流：20-25kA(8/20?s)
低殘壓：導通后實際殘壓小于1千伏
動作電壓 >1000VDC and <2000VDC
35毫米標準導軌安裝
可插拔，方便維護
具有IP20防觸電保護功能，可直接帶電拔插


產品技術參數：
額定電壓：57.7v/100v
動作電壓：DC1400V
雷擊/浪涌最大放電電流：20kA(8/20?s)
殘壓：≤2500V（IEC 60664-1）
MTBF：108小時（≥10年）
符合DIN VDE0110對污染等級3的要求
阻燃等級為V0等級
IP20保護等級，防手觸摸
接線線徑：2.5-16mm2
溫度范圍：-40℃～80℃
濕度范圍：90%-95%

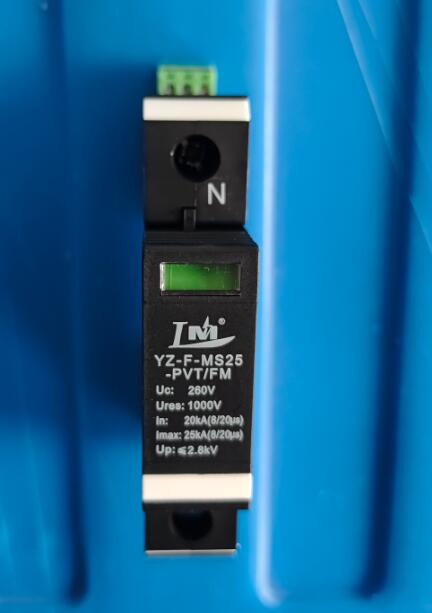

F-MS25-PVT/FM 擊穿保險器安裝、使用與維護產品應固定安裝于35mm導軌上。產品一端接被保護設備線路中，如互感器的中性點上、或不接地的變壓器相線上，另一端接地（PE），接地電阻不應超過10Ω。遙信終端11、12為常開，11、14為常閉，根據需要接相應的報警裝置。
應用于三相四線和三相五線系統中的預裝配整體模塊。橋接件包含在整體模塊的供貨范圍內。
JK擊穿保險f-ms25-pvt/fm專用，可以將其直接并聯,配備有指示燈，它指示本器件是否正常工作。
