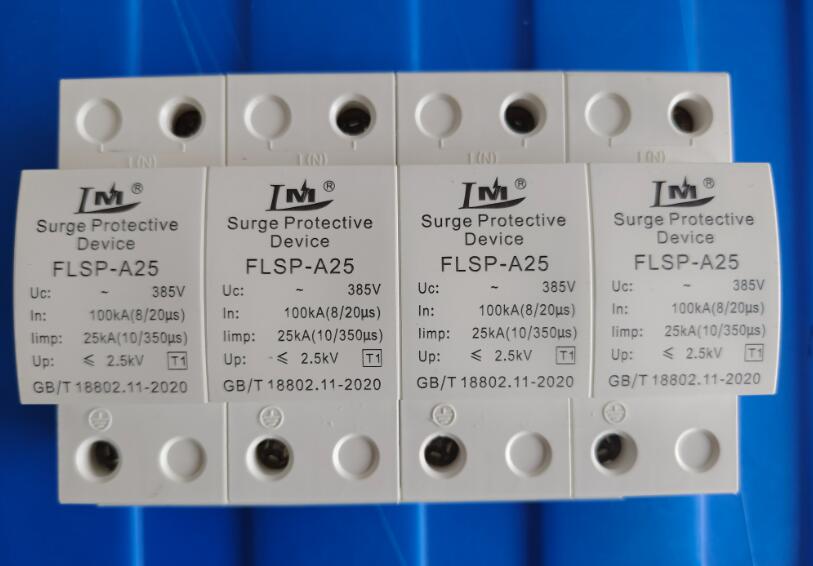

限壓型系列電源防雷器是依據IEC電源防雷器的標準和GB標準設計應用于電源供電系統第一級的防雷保護產品，產品為標準35mm導軌式安裝方式。限壓型系列電源防雷器，具備很高的雷電流泄放能力，單模塊沖擊電流最大可達100Ka，可防范直擊雷在內的各種電涌，應用于雷擊風險較高地區的設備系統的電源第一級防雷，可組合用于單相/三相供電線路。

   適用于交流50Hz(或60Hz)，額定工作電壓220V/380V的配電和控制系統中，可廣泛應用建筑和工廠供電系統的電源保護，主要安裝在電氣系統的電源進線處，對直擊雷，感應雷和操作過電壓等能抵制其瞬態過電壓幅值，泄放電涌能量，從而保護系統電路和設備。

高能電涌保護                                    失效檢測指示

內置瞬間過流斷路裝置                        內置過熱斷路裝置

ns級反應速度                                   機械脫扣機構

標準模塊化安裝                                遙信報警裝置（可選）

安裝設置
1．檢查該產品，確保產品指示窗口沒顯示紅色。
2．將本產品安裝在標準的35mm寬電氣安裝導軌上。
3．接線應保證牢固及可靠，選用截面積為16mm2以上、耐壓不低于AC 500V的絕緣銅導線，并應盡量短。
4．如需遙信告警，可將信號線與遙信端子1&2，或2&3相連
5．接線完畢，經檢查無誤后接通供電電源，合上斷路器，面板上的窗口沒顯示紅色，表示該電源避雷器正常工作。安裝完成后應定期檢查電涌保護器的工作情況，特別是雷電過后，應及時檢查。一旦發現其前端空開、熔斷器跳開或面板上的指示窗口顯示為紅色時，應立即更換。
