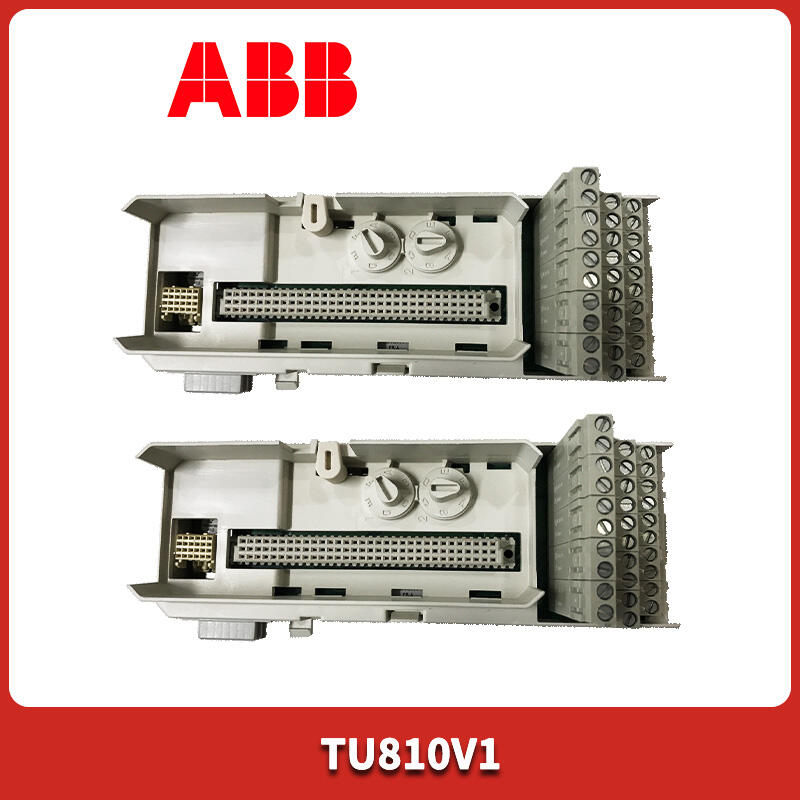

ABB TU810V1緊湊型模塊端子單元

  產品概述

  ABB TU810V1是一款用于ABB S800 I/O系統的16通道50 V緊湊型模塊端子單元(MTU)。MTU是一個被動單元，用于將現場接線連接到I/O模塊。它還包含部分ModuleBus。MTU將ModuleBus分配給I/O模塊和下一個MTU。它還通過將輸出位置信號移位到下一個MTU來為I/O模塊生成正確的地址。兩個機械鍵用于將MTU配置為不同類型的I/O模塊。這只是機械配置，不會影響MTU或I/O模塊的功能。

  TU810V1適用于各種工業自動化應用，例如：

  過程控制

  離散控制

  運動控制

  機器人

  數控機床

  包裝機械

  印刷機械

  紡織機械

  食品加工機械

  產品參數

  額定電壓:50 V

  額定電流:2 A/通道

  最大電流:5 A

  可接受的電線尺寸:

  實心：0.2-4 mm2

  絞股：0.2-2.5 mm2,24-12 AWG

  介電耐壓:500 V AC

  通信接口:ModuleBus

  防護等級:IP20

  產品規格

  尺寸:220 x 160 x 80 mm

  重量:0.5 kg

  安裝方式:DIN導軌

  系列

  TU810系列模塊端子單元共包括以下型號：

  TU810V1(16通道)

  TU810V2(32通道)

  TU810V4(64通道)

  特征

  緊湊型設計:TU810V1采用緊湊型設計，可節省空間。

  易于安裝:TU810V1易于安裝和拆卸。

  高可靠性:TU810V1采用高品質元器件和嚴格的生產工藝，確保產品具有高可靠性和長使用壽命。

  作用

  TU810V1模塊端子單元可用于將現場接線連接到ABB S800 I/O系統的I/O模塊。它還包含部分ModuleBus并將ModuleBus分配給I/O模塊和下一個MTU。此外，它通過將輸出位置信號移位到下一個MTU來為I/O模塊生成正確的地址。

  用途

  TU810V1可用于以下應用：

  連接現場接線到I/O模塊

  分配ModuleBus

  生成I/O模塊的地址

  應用領域

  TU810V1廣泛應用于以下領域：

  工業自動化

  石油化工

  冶金

  電力

  市政

  建筑
