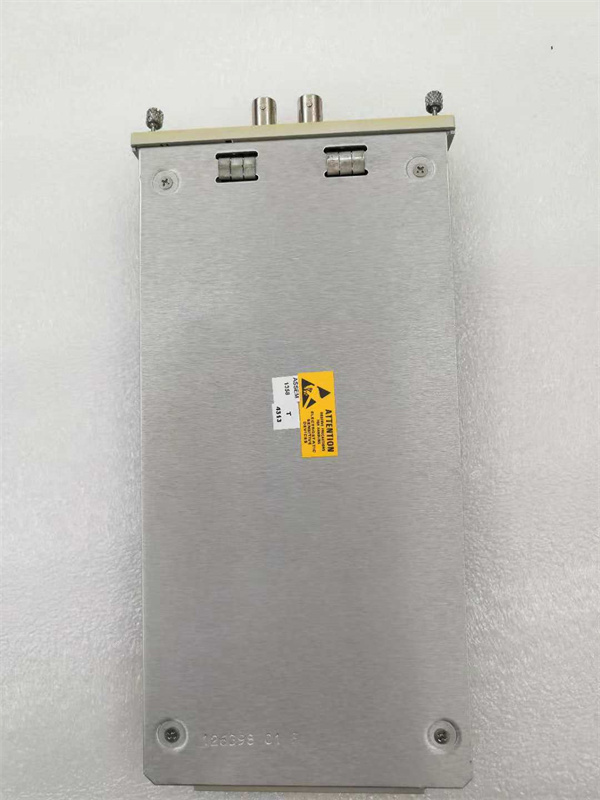

BENTLY 3500/25 125792-01是一款增強型鍵相器模塊，專為旋轉機械的相位監測設計，屬于Bently Nevada 3500系列機械保護與狀態監測系統的核心組件。以下是其核心功能與技術特性：

1.基本功能

相位監測：用于監測旋轉機械中兩軸之間的相位關系，接收來自接近探頭或磁性拾取器的輸入信號，并將其轉換為數字鍵相器信號，指示軸上鍵相標記與傳感器的對齊狀態。

信號處理：支持每轉一次或多次脈沖信號的處理，提供精確的定時測量，用于計算軸轉速、1X振動幅度及相位等矢量參數。

2.硬件設計

模塊規格：半高雙通道設計，兼容3500機架系統，支持熱插拔操作。

輸入輸出：

輸入：支持接近探頭（電渦流傳感器）或磁性拾取器信號，輸入頻率范圍覆蓋1至1,200,000 rpm（0.017至20 kHz）。

輸出：數字鍵相器信號，提供主/備用通道輸出，支持冗余配置。

3.兼容性與擴展性

向下兼容：與舊型號鍵相模塊（如PWA 125792-01）完全兼容，但已被更新的149369-01模塊取代。

系統集成：最多支持4個主鍵相信號輸入（正常配置）或8個（成對配置），適用于多通道監測需求。在三模塊冗余（TMR）應用中，需配置兩個模塊以提供主/次鍵相信號。

4.技術參數

處理器：32位RISC架構，提升信號處理效率。

電源：輸入電壓范圍12～48VDC，輸出電壓5VDC，支持寬溫運行（-20°C至+50°C）。

物理特性：尺寸170mm×105mm×32mm，重量約120g，適用于工業惡劣環境。

5.應用場景

行業應用：廣泛用于汽輪機、壓縮機、風機、水泵、齒輪箱等大中型旋轉機械的振動監測與保護。

特殊配置：支持隔離I/O模塊設計，適用于多設備并聯且需與其他系統（如控制系統）信號隔離的場景。
