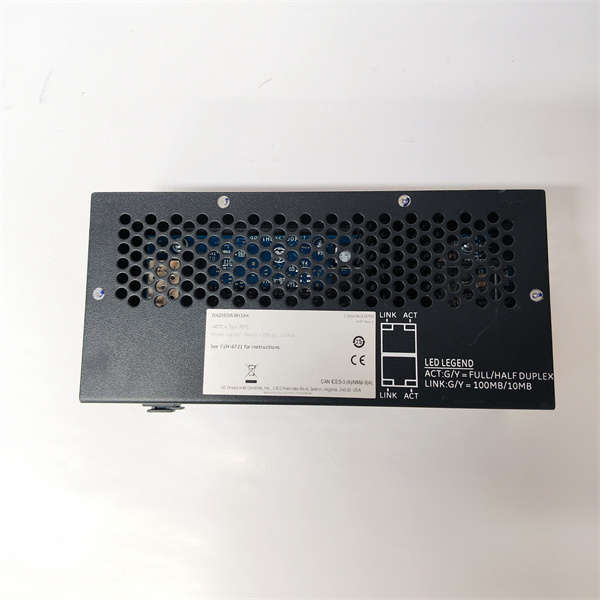

GE IS420ESWBH3A是一款專為工業自動化和燃氣輪機控制系統設計的非管理型以太網交換機，屬于通用電氣（GE）Mark VIe安全控制系統的核心組件。以下是其核心功能與技術特性概述：

1.產品定位與應用

作為Mark VIe和VIeS安全控制系統的一部分，該交換機主要用于工業環境中的實時數據交換，支持燃氣輪機、電力系統、過程控制等場景的高可靠性通信需求。

2.端口配置

銅質端口：提供16個10/100Base-TX RJ45端口，支持全/半雙工自動協商，適用于5e類UTP電纜。

無光纖端口：設計上未配備光纖接口，專注于銅纜連接的工業場景。

3.安裝方式

DIN導軌安裝：需使用專用夾子（如259B2451BVP1或259B2451BVP4），支持平行或垂直安裝。

面板安裝：通過螺釘固定，兼容第三方安裝支架。

4.技術規格

電源：工作電壓24/28V DC，支持冗余電源輸入（二極管OR’d設計）。

緩沖與性能：內置最小256KB緩沖區，支持每個端口緩存一個數據包；4K MAC地址表優化數據轉發效率。

兼容性：符合802.3、802.3u、802.3x標準，支持自動協商功能。

5.指示與監控

LED狀態燈：

電源指示燈：顯示設備供電狀態。

端口狀態燈：

鏈路狀態：黃色常亮表示10Mbps連接，綠色常亮表示100Mbps連接，無燈表示無連接。

活動狀態：綠色閃爍表示全雙工，黃色閃爍表示半雙工。

6.環境適應性

工作溫度：-40°C至70°C，適用于極端工業環境。

尺寸與材質：尺寸約204mm×152mm×55mm（或18.8cm×8.6cm×5.6cm），采用堅固外殼設計，抗振動與沖擊。

7.功能特性

一級交換機設計：專注于緩沖組播和廣播數據包，確保實時性與數據完整性。

工業級可靠性：支持寬溫、抗電磁干擾，適用于燃氣輪機控制、電力系統等高要求場景。
