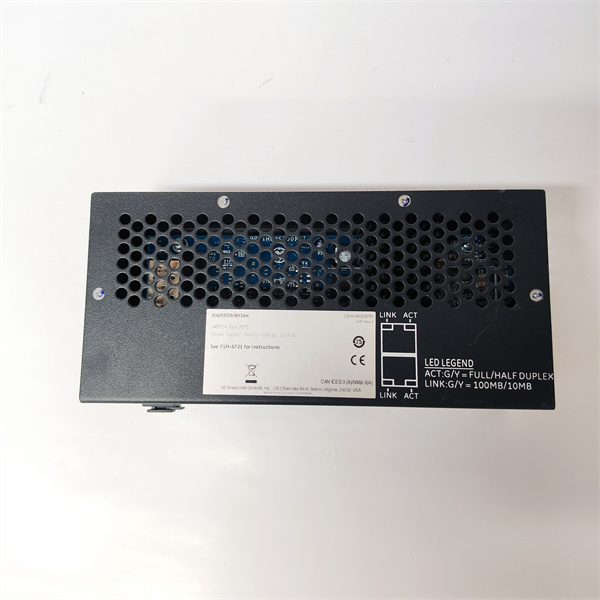

GE IS420ESWBH3A是一款工業以太網交換機，專為通用電氣（GE）的Mark VIe安全控制系統設計，主要用于燃氣輪機控制、工業自動化及實時工業控制場景。以下是其核心特性與功能概述：

1.基本配置與功能

端口設計：配備16個銅質端口（10/100Base-TX RJ45），無光纖端口，支持5e類UTP電纜連接。

緩沖能力：作為一級以太網交換機，核心功能為緩沖組播和廣播數據包，每個端口可緩存一個數據包，確保實時傳輸穩定性。

電源輸入：支持24/28 VDC供電，兼容冗余電源輸入（二極管OR’d），提升系統可靠性。

2.物理特性與安裝

尺寸與材質：尺寸為204×152×55 mm（部分資料標注為18.8×8.6×5.6厘米），采用金屬殼體設計，適應工業環境的振動與沖擊要求。

安裝方式：支持DIN導軌安裝（需專用夾子259B2451BVP1或259B2451BVP4）或面板安裝（通過螺絲固定），可平行或垂直安裝以適配不同空間需求。

3.網絡協議與兼容性

標準支持：兼容IEEE 802.3、802.3u、802.3x以太網協議，支持自動協商功能（速率與雙工模式）。

擴展性：提供100 Mbps FX上行鏈路端口，支持HP-MDIX自動感應，簡化網絡配置。

4.狀態監測與指示

LED指示燈：

電源狀態：單一電源指示燈顯示設備運行狀態。

端口狀態：每個端口配備雙色LED，黃色穩定表示10 Mbps鏈路，綠色穩定表示100 Mbps鏈路；綠色閃爍為全雙工，黃色閃爍為半雙工。

緩沖與MAC地址：內置256 KB緩沖區和4K MAC地址表，優化數據傳輸效率。

5.環境適應性

工作溫度：-40°C至70°C，適用于嚴苛工業環境。

防護設計：對流冷卻方式，無風扇結構，降低故障率。

6.應用場景

核心領域：燃氣輪機控制系統、渦輪機I/O模塊連接、電力與能源管理、化工與制造業自動化。

系統集成：作為Mark VIe安全控制系統的IONet交換機，支持TMR（三重模塊化冗余）架構，保障關鍵設備的高可用性。
