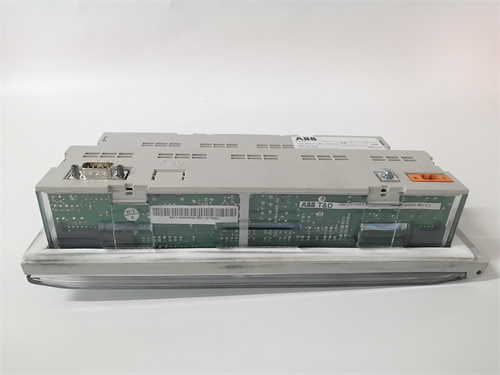

ABB REF542PLUS產品簡介

主要特點和優勢：

集成化功能設計：REF542PLUS是一款數字保護繼電器，集測量、監控、保護、控制和自診斷功能于一體，適用于中壓配電系統中的饋線、變壓器和電機保護。其模塊化設計支持靈活配置，可適配不同應用場景需求。

全面保護功能：內置24種可配置保護功能，包括過流保護（定時限、反時限）、接地故障保護（方向性、靈敏型）、電壓保護（過壓/欠壓）、頻率保護及熱過載保護等，支持自由編程跳閘特性，滿足復雜電力系統需求。

智能監測與診斷：實時監測電流、電壓、功率、頻率等參數，并記錄事件和故障信息；自診斷程序持續檢查硬件和軟件狀態，確保系統可靠性。

高擴展性通信：支持多種通信協議（如IEC 60870-5-103、IEC 61850、Modbus），兼容ABB及第三方變電站自動化系統，實現遠程監控與數據共享。

用戶友好界面：配備圖形化人機界面（HMI），支持多語言顯示與密碼保護，提供本地控制、參數配置及事件查詢功能，操作便捷。

技術規格：

類別參數

額定電壓輔助電源：24/48/60 V DC或110-240 V AC/DC；PT輸入：100 V/線電壓或57.7 V/相電壓

額定電流CT輸入：1 A或5 A（可配置）

頻率范圍50/60 Hz（自適應）

通信接口RS485（Modbus RTU/IEC 60870-5-103）、以太網（可選）、光纖接口（支持時間同步）

工作溫度-25°C至+70°C

防護等級IP40（前面板），IP20（端子區域）

應用領域：

工業配電：保護工廠、礦山、石油化工等場景的饋線、電動機及變壓器。

公共事業：應用于城市及農村配電網絡，提升供電可靠性與安全性。

可再生能源：支持風電、光伏等新能源并網設備的保護與控制。

軌道交通：為地鐵、輕軌供電系統提供故障快速隔離與設備保護。

變電站自動化：集成于變電站監控系統，實現開關設備的聯鎖控制與狀態管理。

相關產品：

ABB Relion系列保護繼電器：與REF542PLUS協同使用，擴展線路、變壓器及發電機保護功能。

ABB COM600系列控制模塊：提供數據采集與通信網關功能，增強系統集成能力。

ABB電流/電壓互感器：為REF542PLUS提供精準的電氣信號輸入，保障保護與測量精度。

ABB MicroSCADA Pro軟件：實現電力系統遠程監控與數據分析，提升運維效率
