產品簡介

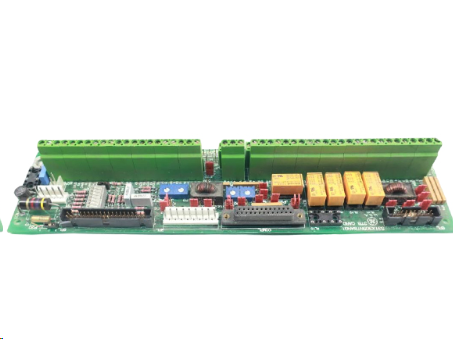

GE 531X305NTBANG1是通用電氣（General Electric）推出的多功能終端控制板，專為工業自動化系統設計，集成了電源管理、信號處理與通信接口功能。其核心作用是作為驅動器或勵磁器的擴展模塊，支持多通道控制、模擬量與數字量信號交互，適用于電力、化工、機械制造等領域的設備連接與控制。

主要特點和優勢

多功能接口集成

GE 531X305NTBANG1提供繼電器輸出、模擬量I/O、電源供應及編碼器接口，支持7個繼電器觸點（A型/C型），觸點額定電壓120V AC，可擴展工業設備的控制與監測能力。

電源管理能力

內置穩壓與非穩壓電源輸出，穩壓電源提供5V DC和15V DC，非穩壓電源支持24V DC或125V AC，滿足不同設備供電需求，通過板載跳線可靈活配置編碼器電壓。

通信與協議兼容性

支持以太網、RS-232/RS-485、Modbus、Profibus等工業通信協議，適配VME機架系統，實現高速數據交換與遠程控制。

工業級可靠性

采用阻燃塑料外殼，耐高溫、耐腐蝕，工作溫度范圍-30°C至70°C，通過嚴格環境測試，適用于惡劣工業場景。

靈活配置與擴展

支持跳線配置編碼器參數、電位計調整模擬I/O縮放，兼容GE 531X系列驅動器與勵磁器板，可作為系統升級或故障替換模塊。

技術規格

參數項規格值

型號GE 531X305NTBANG1

接口類型繼電器輸出、模擬I/O、電源、編碼器

繼電器數量7個（A型/C型觸點）

繼電器觸點額定電壓120V AC

穩壓電源輸出5V DC、15V DC

非穩壓電源輸出24V DC、125V AC

通信協議Modbus、Profibus、以太網

尺寸（長×寬×高）53.1mm×30.5mm×65mm

工作溫度-30°C至70°C

材質阻燃塑料

應用領域

工業自動化

作為驅動器擴展模塊，用于機床、電梯、紡織機械的電機控制與狀態監測。

電力系統

集成于配電箱、控制柜，實現穩壓供電與設備保護，適用于發電廠、變電站場景。

過程控制

在化工、水處理、制藥行業中，通過模擬I/O調節溫度、壓力等參數，確保生產流程穩定性。

通信與儀表

支持電話交換機、基站設備的信號傳輸，以及儀表盤、測試設備的電源管理。

相關產品

GE 531X305NTBANG1F31X305NTBANG1

同系列控制板，擴展通信與處理器功能，支持多通道數據采集與實時控制。

GE IC697MDL250

開關量輸入模塊，與531X305NTBANG1協同實現數字信號采集與邏輯處理。

GE Mark VI Speedtronic系統

渦輪機控制系統，531X305NTBANG1作為其終端模塊，提供電源與信號接口支持
